2G/3G/4G LTE యాంటెన్నా

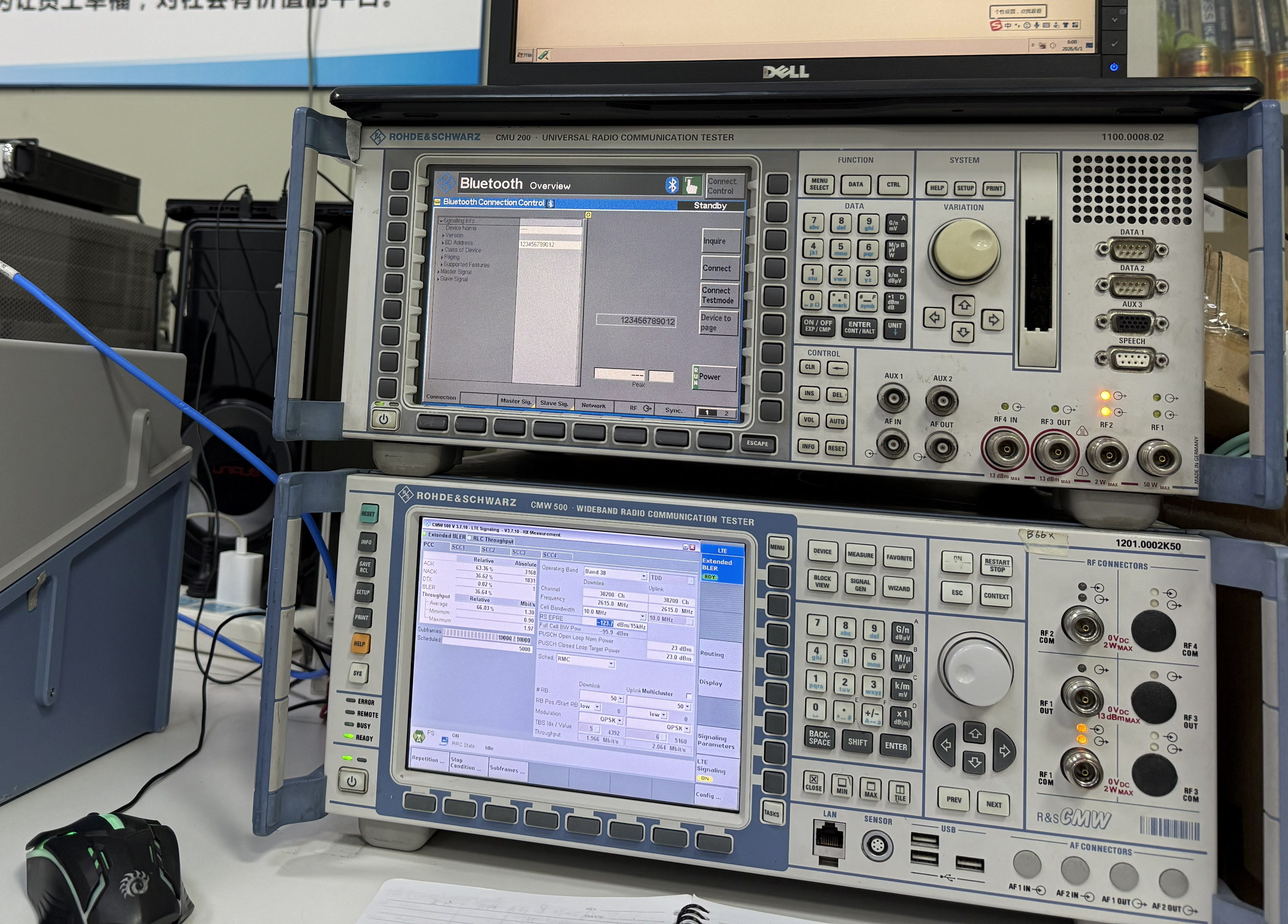

వైర్లెస్ కమ్యూనికేషన్ సొల్యూషన్స్లో విస్తృతమైన నైపుణ్యంతో, Qianmu కమ్యూనికేషన్ అనేది చైనా-ఆధారిత FPC యాంటెన్నా తయారీదారు, సోర్స్ ఫ్యాక్టరీ మరియు 2G/3G/4G LTE యాంటెన్నాల రూపకల్పన మరియు ఉత్పత్తిలో ప్రత్యేకత కలిగిన ప్రపంచ సరఫరాదారు. దీని యాంటెనాలు 700MHz–2700MHz ఫుల్-బ్యాండ్ కవరేజ్ మరియు GSM, WCDMA మరియు LTE నెట్వర్క్లకు మద్దతునిస్తూ, కోక్సియల్ కేబుల్ వెల్డింగ్ టెక్నాలజీతో FPC ఫ్లెక్సిబుల్ సర్క్యూట్లను అనుసంధానం చేస్తాయి. ప్రతి ఉత్పత్తి RF anechoic ఛాంబర్ పరీక్ష, ఉష్ణోగ్రత వృద్ధాప్య పరీక్షలు మరియు స్థిరమైన పనితీరు కోసం వెల్డింగ్ విశ్వసనీయత మూల్యాంకనాల ద్వారా ధృవీకరించబడుతుంది.

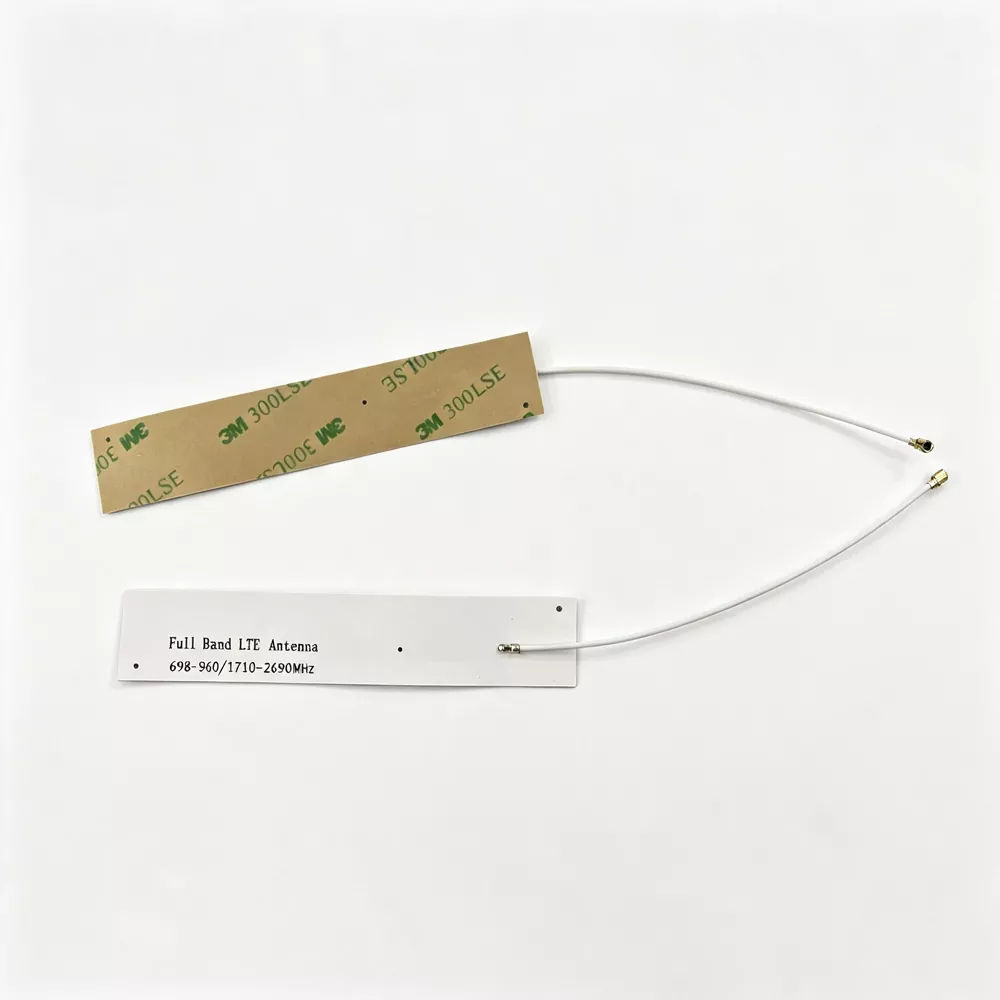

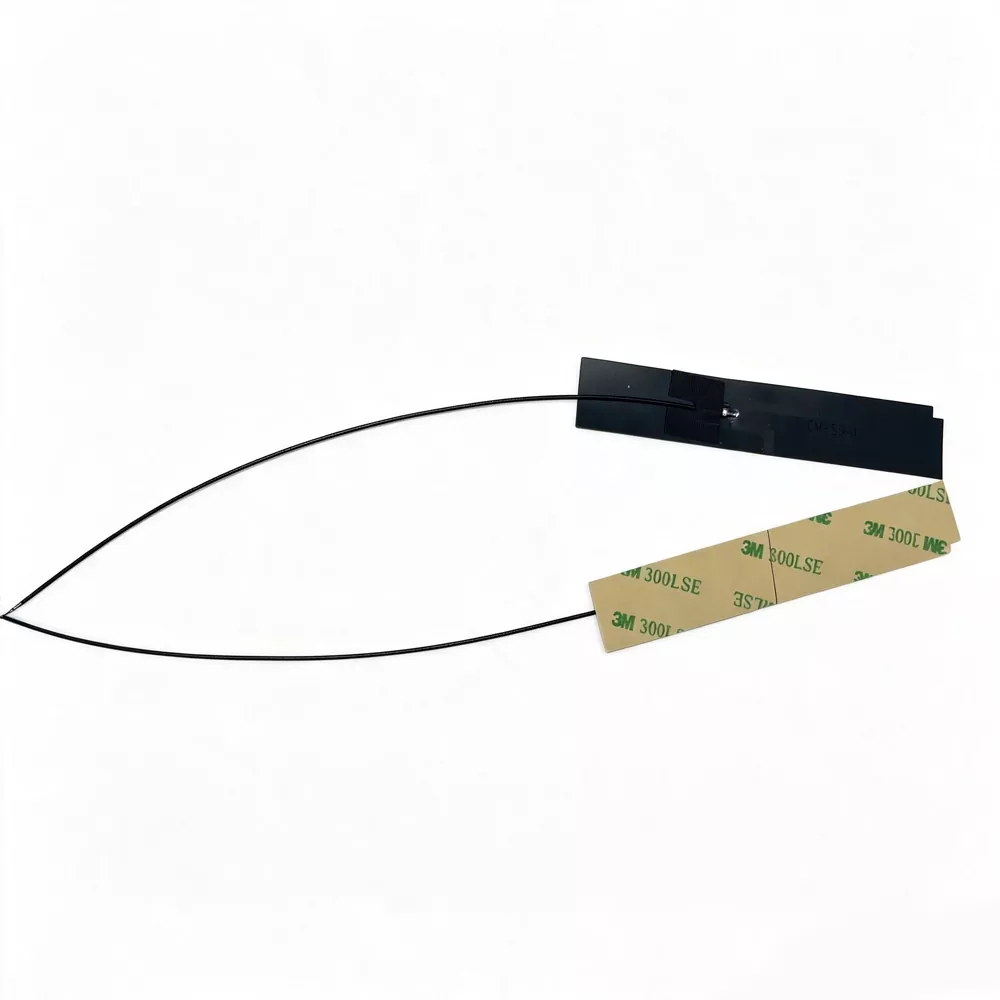

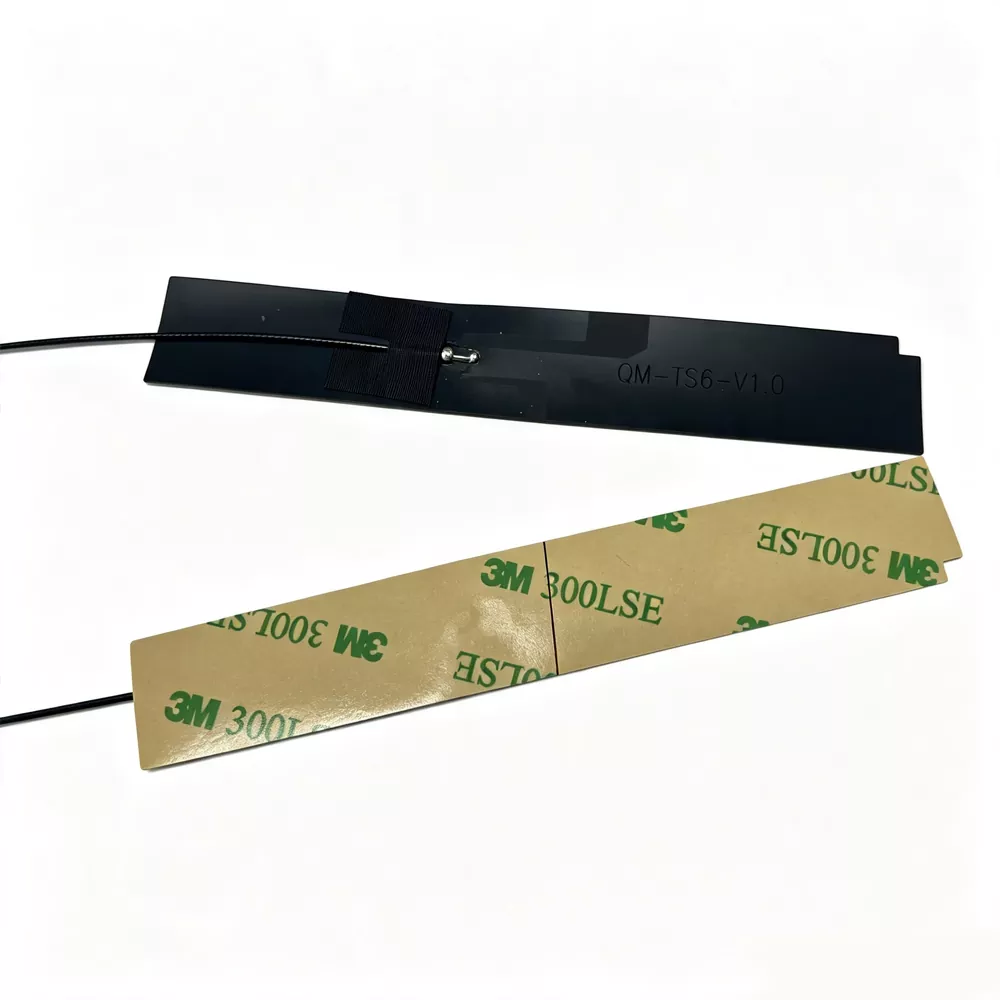

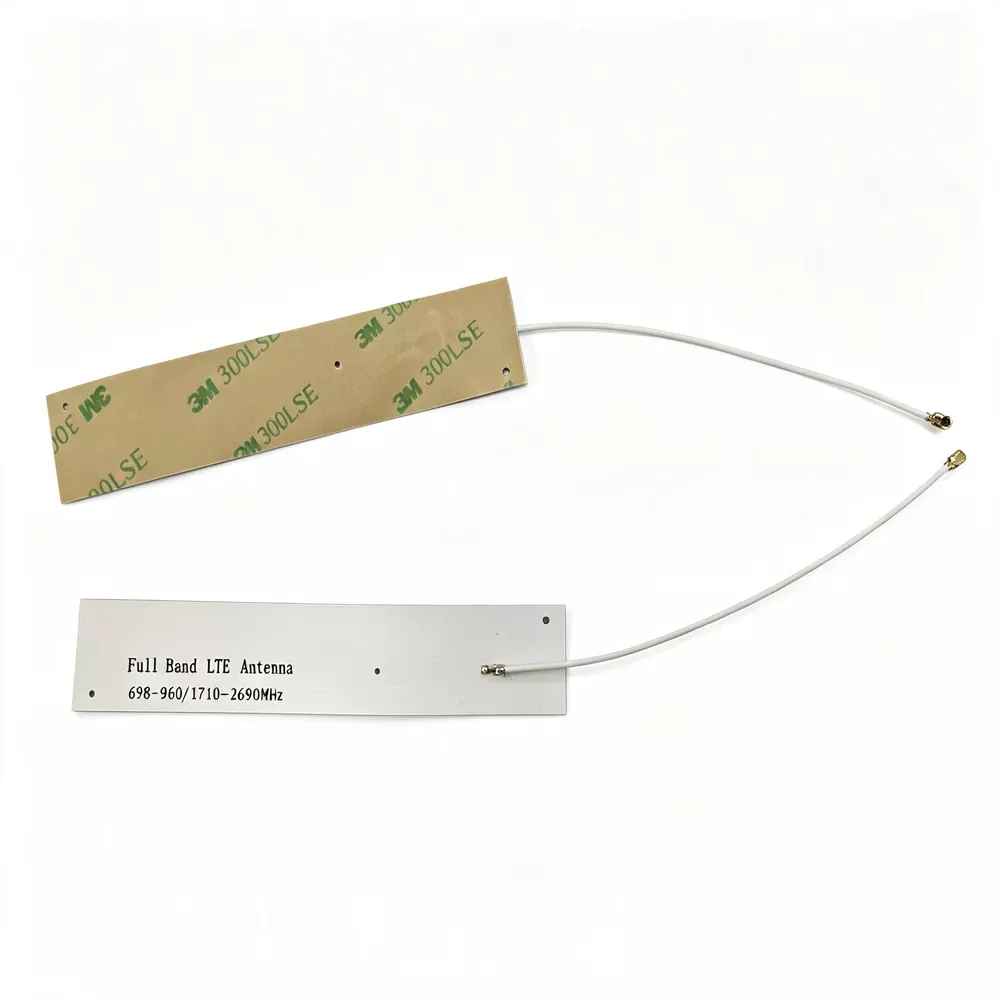

2G/3G/4G LTE యాంటెన్నా అనేది తేలికైన, సౌకర్యవంతమైన మరియు వంగగలిగే అంతర్నిర్మిత పూర్తి-బ్యాండ్ సెల్యులార్ కమ్యూనికేషన్ యాంటెన్నా. సాధారణ ఉపరితల మౌంట్ యాంటెన్నా వలె కాకుండా, ఈ ఉత్పత్తి FPC ఫ్లెక్సిబుల్ సర్క్యూట్ బోర్డ్ + ఏకాక్షక డైరెక్ట్ టంకం ప్రక్రియను ఉపయోగిస్తుంది. యాంటెన్నా తేలికగా, సన్నగా, మృదువుగా ఉంటుంది మరియు పరికరం లోపల వంకరగా ఉన్న ఉపరితలం మరియు ఇరుకైన స్లాట్ స్థలంలో స్వేచ్ఛగా సరిపోతుంది. ఇది 2G GSM, 3G WCDMA మరియు 4G LTE మల్టీ-నెట్వర్క్ సిగ్నల్ ట్రాన్స్మిషన్ మరియు రిసెప్షన్కు మద్దతు ఇస్తుంది. ఇది ప్రస్తుతం చిన్న స్మార్ట్ iot పరికరాల కోసం బిల్ట్-ఇన్ కమ్యూనికేషన్ యాంటెన్నా యొక్క ప్రాధాన్య రకం, చిన్న అంతర్నిర్మిత స్థలం, బలహీనమైన సిగ్నల్, అస్థిర పరిచయం మరియు పరికరం యొక్క పేలవమైన వైబ్రేషన్ నిరోధకత వంటి పరిశ్రమ నొప్పి పాయింట్లను విస్తృతంగా పరిష్కరిస్తుంది.
ఆపరేషన్ సూత్రం
ఈ 2G/3G/4G LTE యాంటెన్నా FPC వెల్డెడ్ కోక్సియల్ యాంటెన్నా ఫ్లెక్సిబుల్ మైక్రోస్ట్రిప్ ఓసిలేటర్ అర్రే యొక్క రేడియో ఫ్రీక్వెన్సీ సూత్రం ఆధారంగా పనిచేస్తుంది మరియు కోక్సియల్ షీల్డ్ ఫీడర్లతో సిగ్నల్లను ప్రసారం చేస్తుంది. ఇది మూడు భాగాలుగా విభజించబడింది: సిగ్నల్ రేడియేషన్ లేయర్, ఇన్సులేటింగ్ సబ్స్ట్రేట్ లేయర్ మరియు షీల్డ్ ట్రాన్స్మిషన్ లేయర్. పని తర్కం స్థిరంగా మరియు సమర్థవంతంగా ఉంటుంది:
• Rf రేడియేషన్ సూత్రం: FPC బోర్డ్ ఉపరితలం ఖచ్చితంగా బహుళ-బ్యాండ్ ఓసిలేటర్ లైన్లను చెక్కుతుంది, ఖచ్చితంగా 2G/3G/4G పూర్తి బ్యాండ్ రెసొనెన్స్ పాయింట్లతో సరిపోతుంది, బ్యాండ్ డెడ్ జోన్లు లేవు, కొలిచిన పూర్తి బ్యాండ్ స్టాండింగ్ వేవ్ రేషియో స్థిరంగా ఉంటుంది ≤1.5, సిగ్నల్ రిఫ్లెక్షన్ నష్టం చాలా తక్కువగా ఉంటుంది.
• వెల్డెడ్ ట్రాన్స్మిషన్ యొక్క ప్రయోజనాలు: అధిక-ఉష్ణోగ్రత టిన్ టంకం ద్వారా ఏకాక్షక రేఖ మరియు FPC ఓసిలేటర్ ప్లేట్ ఒక ముక్కగా ఏర్పడతాయి. సాధారణ రివెటెడ్ మరియు క్లాంప్డ్ స్ట్రక్చర్తో పోలిస్తే, కొలిచిన భూకంప పనితీరు 85% మెరుగుపడింది మరియు దీర్ఘకాలిక వైబ్రేషన్ వాతావరణంలో జీరో కాంటాక్ట్ షెడ్డింగ్ మరియు జీరో సిగ్నల్ డిస్కనెక్ట్ ఉంది.
• షీల్డింగ్ యాంటీ-ఇంటర్ఫరెన్స్ మెకానిజం: RG1.13 కోక్సియల్ లైన్ డబుల్-లేయర్ షీల్డింగ్ స్ట్రక్చర్ CPU, పవర్ సప్లై మరియు పరికరాల ప్రధాన బోర్డు యొక్క చిప్ నుండి విద్యుదయస్కాంత శబ్దాన్ని సమర్థవంతంగా వేరు చేస్తుంది. పరికరాల అంతర్గత జోక్యం వాతావరణంలో కొలుస్తారు, సిగ్నల్ రిసెప్షన్ సున్నితత్వం 3-5 dB ద్వారా పెరిగింది.
• ఓమ్నిడైరెక్షనల్ రేడియేషన్ లక్షణాలు: ప్లానర్ ఓమ్నిడైరెక్షనల్ ట్రాన్స్మిషన్ మరియు రిసెప్షన్ డిజైన్ పరికరం యొక్క క్లోజ్డ్ షెల్ మరియు మెటల్ కేసింగ్ బ్లాక్ చేయబడిన సందర్భాల్లో స్థిరమైన సిగ్నల్ అవుట్పుట్ను నిర్వహించగలవు మరియు ఐయోట్ డివైజ్ అవుట్డోర్ నెట్వర్కింగ్ యొక్క విజయవంతమైన రేటు 28% పెరిగేలా అంచనా వేయబడింది.
ఉత్పత్తి ప్రయోజనాలు
వృత్తిపరమైన FPC యాంటెన్నా ఫ్యాక్టరీగా, మా 2G/3G/4G LTE యాంటెన్నా FPC వెల్డెడ్ కోక్సియల్ యాంటెన్నా "స్థిరత్వం, చిన్న పరిమాణం, వశ్యత, మన్నిక, ఖచ్చితత్వం" యొక్క ఐదు ప్రధాన ప్రయోజనాలను హైలైట్ చేస్తుంది, ఇది పరిశ్రమలో అంతర్నిర్మిత యాంటెన్నాల యొక్క సాధారణ సమస్యలను నేరుగా పరిష్కరిస్తుంది:
1. ఇంటిగ్రేటెడ్ వెల్డింగ్ ప్రక్రియ పేద పరిచయాన్ని తొలగిస్తుంది
ఇది ఏకాక్షక రేఖలు మరియు FPC బోర్డుల మధ్య అధిక ఉష్ణోగ్రత ఖచ్చితత్వ వెల్డింగ్ ప్రక్రియను ఉపయోగిస్తుంది, అడాప్టర్ టెర్మినల్స్ మరియు స్నాప్ గ్యాప్లు లేకుండా, వాహనాలు మరియు పరిశ్రమలలో కఠినమైన కంపన పరిస్థితులకు అనువైన పరికరాల కంపనం మరియు రవాణా జోల్ట్ల వల్ల ఏర్పడే యాంటెన్నా వదులు మరియు సిగ్నల్ ఫ్లికరింగ్ సమస్యను పూర్తిగా పరిష్కరిస్తుంది.
2 ఫ్లెక్సిబుల్, అల్ట్రా-సన్నని మరియు బెండబుల్, ఇరుకైన అంతర్నిర్మిత ఖాళీలకు అనుకూలం
కేవలం 0.1 మిమీ మొత్తం మందంతో, ఫ్లెక్సిబుల్ బేస్ మెటీరియల్ను స్వేచ్ఛగా వంగి, వక్ర ఉపరితలాలకు అమర్చవచ్చు మరియు పరికరం యొక్క అంతర్గత స్థలాన్ని తీసుకోకుండా ఖాళీలలో ఇన్స్టాల్ చేయవచ్చు, సూక్ష్మీకరించిన, సన్నని మరియు తేలికపాటి స్మార్ట్ పరికరాల డిజైన్ అవసరాలను ఖచ్చితంగా తీర్చవచ్చు.
3 పూర్తి బ్యాండ్ కవరేజ్, బ్లైండ్ స్పాట్లు లేకుండా పూర్తి నెట్వర్క్ యాక్సెస్
700MHz నుండి 2700MHz వరకు ఉన్న అన్ని బ్యాండ్లను కవర్ చేస్తుంది, చైనా మొబైల్, చైనా యునికామ్ మరియు చైనా టెలికామ్ 2G/3G/4Gకి అనుకూలమైన అన్ని నెట్వర్క్లు ఆపరేటర్లను గుర్తించకుండా, ఒక యాంటెన్నా అన్ని సెల్యులార్ కమ్యూనికేషన్ దృశ్యాలకు సరిపోతుంది, కస్టమర్ల ఇన్వెంటరీ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
4. బలమైన వ్యతిరేక జోక్యం సామర్థ్యంతో డబుల్-లేయర్ షీల్డ్ వైర్
RG1.13 డబుల్-లేయర్ షీల్డ్ కోక్సియల్ కేబుల్తో కూడిన స్టాండర్డ్, పరికరాలు లోపల చిప్స్, పవర్ సప్లైస్ మరియు సర్క్యూట్ బోర్డ్ల నుండి విద్యుదయస్కాంత జోక్యాన్ని సమర్థవంతంగా నిరోధిస్తుంది, సిగ్నల్ శబ్దం లేకుండా స్థిరంగా ఉంటుంది లేదా పరివేష్టిత పరికరాల హౌసింగ్లో లాగ్ లేకుండా ఉంటుంది.
5 పారిశ్రామిక-స్థాయి వాతావరణ-నిరోధకత మరియు మన్నికైనది, దీర్ఘకాలిక 24-గంటల ఆపరేషన్కు అనుకూలం
FPC బేస్ మెటీరియల్ అధిక మరియు తక్కువ ఉష్ణోగ్రతలు, వృద్ధాప్యం మరియు పగుళ్లకు నిరోధకతను కలిగి ఉంటుంది మరియు -40 °C నుండి +85 °C వరకు వాతావరణంలో స్థిరంగా పని చేస్తుంది, పారిశ్రామిక పరికరాలు మరియు ఏడాది పొడవునా నిరంతరాయంగా పనిచేయడానికి అవుట్డోర్ ఐయోట్ టెర్మినల్స్ అవసరాలను తీరుస్తుంది.
6. అధిక స్థాయి అనుకూలీకరణ
లైన్ పొడవు, ఇంటర్ఫేస్, పరిమాణం, ఇంపెడెన్స్ పారామీటర్లు, అవసరమైన విధంగా IPEX, SMA, BNC వంటి టంకము ఇంటర్ఫేస్ల అనుకూలీకరణకు మద్దతు ఇస్తుంది, కస్టమర్ లోగోల బ్యాచ్ సిల్క్-స్క్రీన్ ప్రింటింగ్కు మద్దతు ఇస్తుంది మరియు OEM/ODM విదేశీ వాణిజ్య ఒప్పంద తయారీ అవసరాలకు అనుకూలంగా ఉంటుంది.
సాంకేతిక లక్షణాలు
|
పారామీటర్ అంశాలు |
ప్రామాణిక సాంకేతిక పారామితులు |
|
ఉత్పత్తి పేరు |
2G/3G/4G LTE యాంటెనాలు |
|
ఆపరేటింగ్ బ్యాండ్ |
700MHz నుండి 2700MHz (GSM/ WCDMA/ LTE పూర్తి బ్యాండ్) |
|
యాంటెన్నా లాభం |
3~5dBi |
|
స్టాండింగ్ బాబి VSWR |
≤1.5 |
|
ఇంపెడెన్స్ |
50 Ω |
|
పోలరైజేషన్ మోడ్ |
ఓమ్నిడైరెక్షనల్ వర్టికల్ పోలరైజేషన్ |
|
వైర్ లక్షణాలు |
0.81/1.13 / RG174 / RG178 |
|
కనెక్షన్ ప్రక్రియ |
FPC షీట్లు పూర్తిగా ఏకాక్షక రేఖకు వెల్డింగ్ చేయబడతాయి |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-40 °C నుండి +85 °C |
|
యాంటెన్నా మందం |
0.1mm అల్ట్రా-సన్నని ఫ్లెక్సిబుల్ |
|
ప్రామాణిక ఇంటర్ఫేస్ |
IPEX/U.FL (అనుకూలీకరించదగిన SMA/BNC) |
|
వైర్ పొడవు |
10cm/15cm/20cm (అనుకూలీకరించదగినది) |
సంస్థాపన మరియు వినియోగ గైడ్

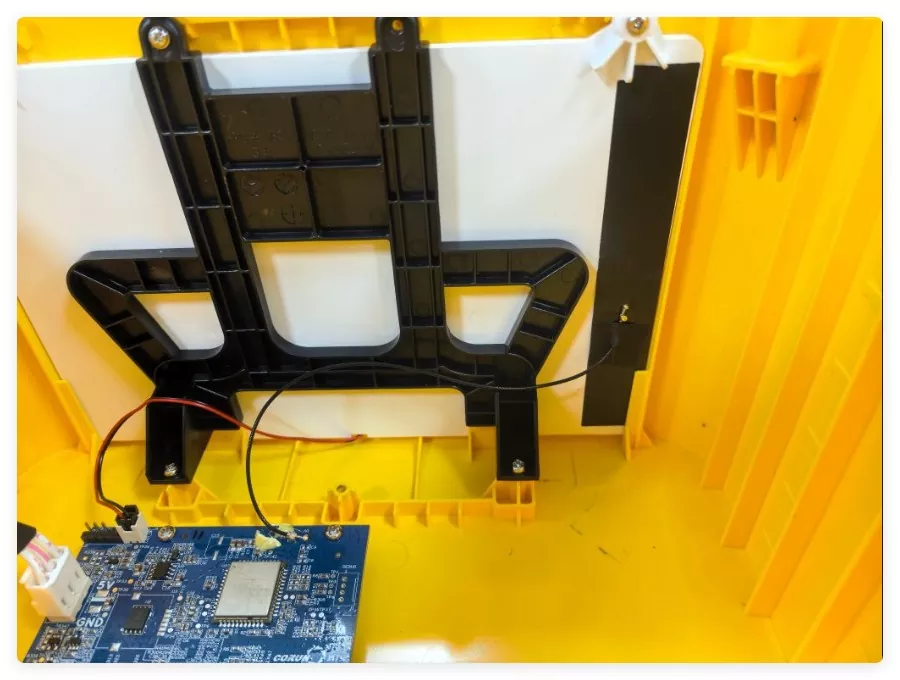

ఈ FPC యాంటెన్నా అంతర్నిర్మిత ఎంబెడెడ్ ఇన్స్టాలేషన్, ఆపరేట్ చేయడం సులభం, మాస్ ప్రొడక్షన్ అసెంబ్లీకి అనుకూలం మరియు ప్రొఫెషనల్ డీబగ్గింగ్ అవసరం లేదు. దశలు క్రింది విధంగా ఉన్నాయి:
1. స్థాన ఎంపిక: సిగ్నల్ బ్లాకింగ్ మరియు జోక్యాన్ని నివారించడానికి మదర్బోర్డ్ చిప్, పవర్ సప్లై మరియు మెటల్ కేసింగ్లకు దూరంగా పరికరం లోపల బహిరంగ ప్రాంతాన్ని ఎంచుకోండి.
2. ఫిట్ మరియు ఫిక్స్: యాంటెన్నా వెనుక భాగం అధిక-బలం 3M అంటుకునే పదార్థంతో వస్తుంది. పరికరం లోపలి గోడపై ఉన్న దుమ్ము మరియు నూనె మరకలను శుభ్రపరిచిన తర్వాత, దానిని ఫ్లాట్గా మరియు దృఢంగా అమర్చండి మరియు పరికరం యొక్క వక్ర ఉపరితలానికి సరిపోయేలా అవసరమైన విధంగా వంచండి.
3. ఇంటర్ఫేస్ డాకింగ్: వెనుకవైపు ఉన్న IPEX/SMA ఇంటర్ఫేస్ని పరికర మాడ్యూల్ యాంటెన్నా సాకెట్కి ఖచ్చితంగా కనెక్ట్ చేయండి మరియు వైర్ని హింసాత్మకంగా లాగకుండా ఉండేందుకు దాన్ని సున్నితంగా బిగించండి.
4. వైర్ ఆర్గనైజేషన్: స్క్వీజింగ్, బెండింగ్ లేదా డెడ్ ఫోల్డ్లను నివారించడానికి మరియు సిగ్నల్ను ప్రభావితం చేసే షీల్డింగ్ లేయర్కు నష్టం జరగకుండా నిరోధించడానికి అదనపు వైర్లను చక్కగా నిల్వ చేయాలి.
5. పవర్-ఆన్ పరీక్ష: అసెంబ్లీ పూర్తయిన తర్వాత, పవర్ ఆన్ చేసి నెట్వర్క్కి కనెక్ట్ చేసి, అన్ని 2G/3G/4G నెట్వర్క్ సిగ్నల్లు సాధారణంగా అందుకుంటాయో లేదో పరీక్షించడానికి, ఆపై భారీ ఉత్పత్తి సాధ్యమవుతుంది.
తరచుగా అడిగే ప్రశ్నలు
Q1: ఈ 2G/3G/4G LTE యాంటెన్నా FPC వెల్డెడ్ కోక్సియల్ యాంటెన్నా ఉపయోగం కోసం వంగి ఉంటుందా?
A1: అవును. ఉత్పత్తి ఫ్లెక్సిబుల్ FPC బేస్ మెటీరియల్తో తయారు చేయబడింది, ఇది స్వేచ్ఛగా వంగి మరియు వక్ర ఉపరితలాలకు అమర్చబడుతుంది. ఇది పరికరం యొక్క చిన్న అంతర్నిర్మిత స్థలానికి సరిపోతుంది మరియు సాధారణంగా వంగినప్పుడు సిగ్నల్ పనితీరును విచ్ఛిన్నం చేయదు లేదా ప్రభావితం చేయదు.
Q2: మీరు అనుకూల కేబుల్ పొడవు మరియు ఇంటర్ఫేస్ రకాలకు మద్దతు ఇస్తున్నారా?
A2: పూర్తిగా మద్దతు ఉంది. సోర్స్ ఫ్యాక్టరీగా, 10cm నుండి 50cm వరకు అనుకూలీకరించదగిన లైన్ పొడవులు, SMA, BNC, IPEX, LOGO సిల్క్-స్క్రీన్ మరియు సైజు ఫైన్-ట్యూనింగ్ వంటి రీప్లేస్ చేయగల ఇంటర్ఫేస్లకు మద్దతు ఉంది.
Q3: సాధారణ అతికించిన యాంటెన్నా కంటే టంకం ప్రక్రియ యొక్క ప్రయోజనాలు ఏమిటి?
A3: ఒక ముక్కలో ఏకాక్షక లైన్ వెల్డింగ్, లూజ్ గ్యాప్ లేదు, బలమైన షాక్ రెసిస్టెన్స్, టెన్సైల్ రెసిస్టెన్స్, యాంటీ ఏజింగ్ పెర్ఫార్మెన్స్, పరికరాల వైబ్రేషన్, సిగ్నల్ ఫ్లికర్ మరియు అధిక-ఉష్ణోగ్రత వాతావరణంలో పేలవమైన పరిచయం వంటి సమస్యలను పూర్తిగా పరిష్కరిస్తుంది, కఠినమైన పారిశ్రామిక మరియు వాహన దృశ్యాలకు మరింత అనుకూలంగా ఉంటుంది.
