GPS బీడౌ యాంటెన్నా

GPS BeiDou యాంటెన్నా అనేది GPS L1 (1575.42 MHz) మరియు BeiDou B1 (1561 MHz)తో సహా L1/B1 ఫ్రీక్వెన్సీ సిగ్నల్‌ల స్వీకరణ కోసం రూపొందించబడిన ఉపగ్రహ నావిగేషన్ RF భాగం.

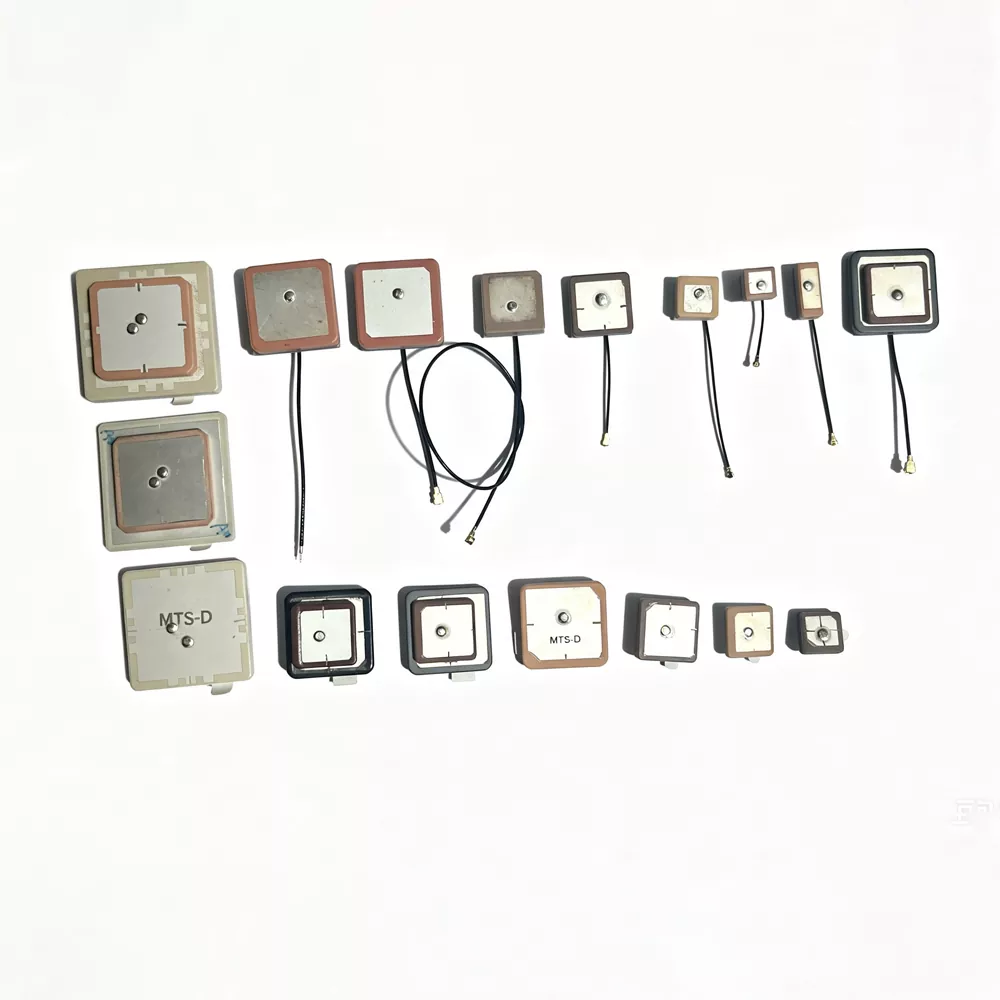

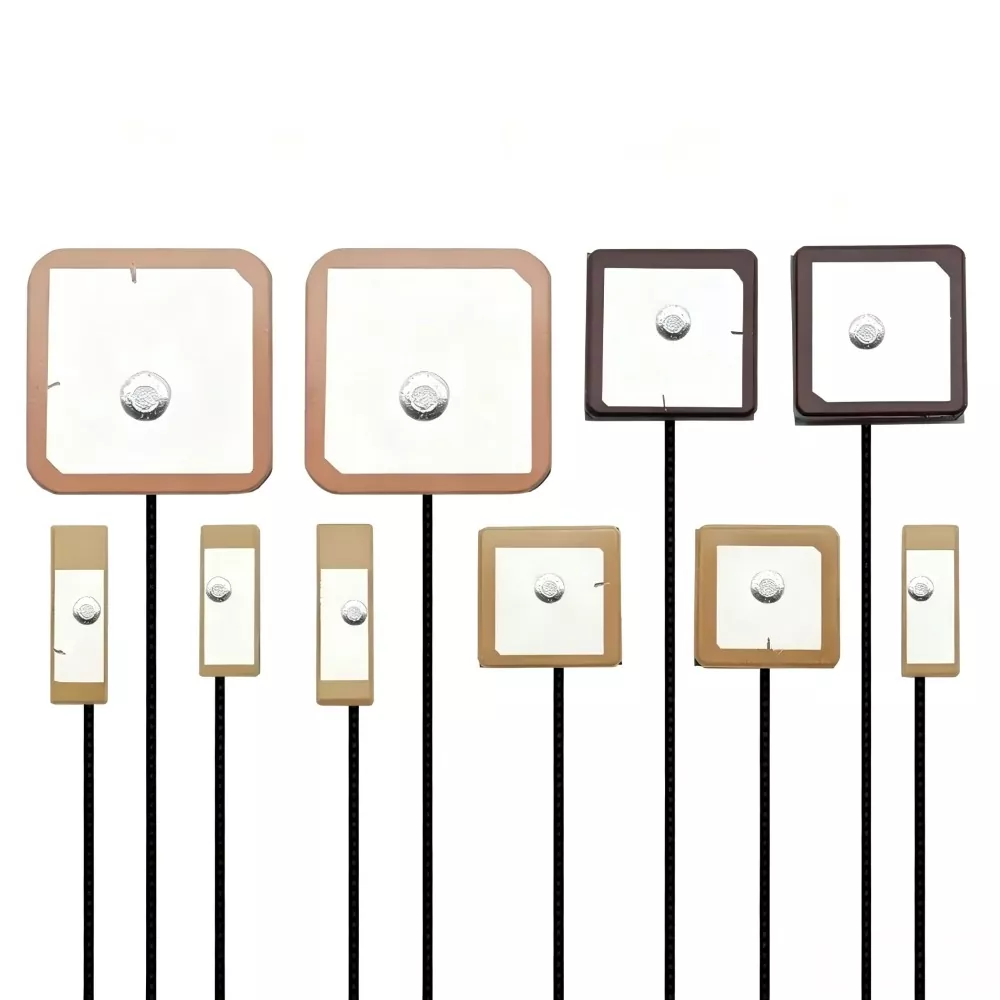

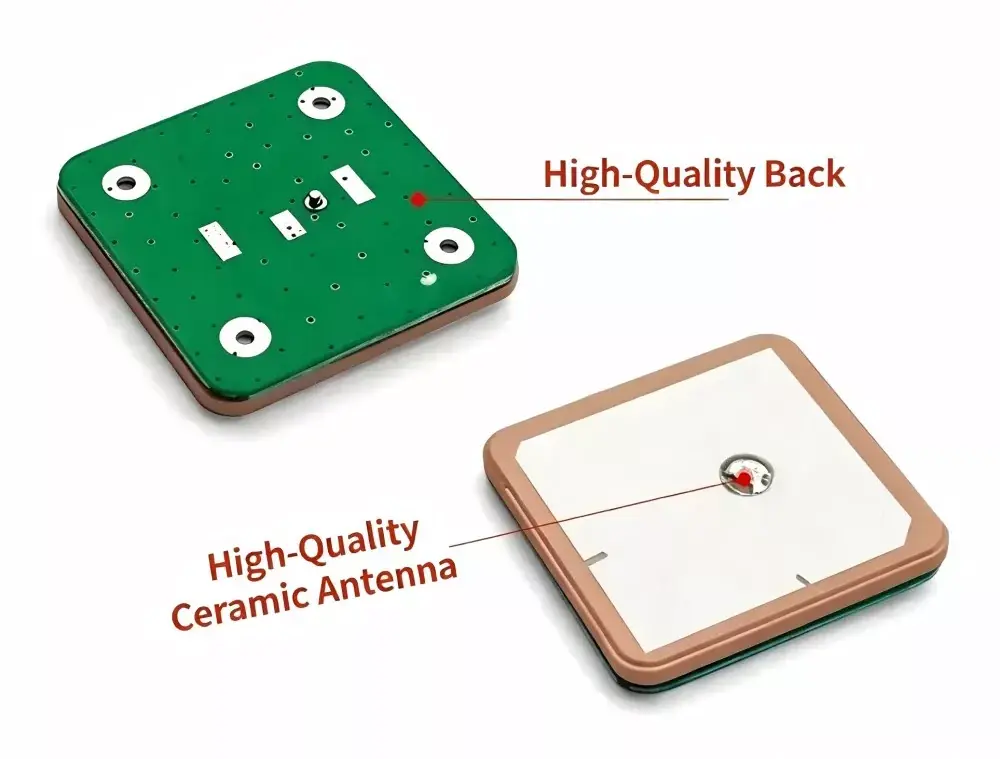

యాంటెన్నా సాధారణంగా అధిక పర్మిటివిటీ మెటీరియల్‌తో సిరామిక్ డైలెక్ట్రిక్ ప్యాచ్ నిర్మాణాన్ని ఉపయోగిస్తుంది. మెటల్ ప్యాచ్ మరియు సిరామిక్ సబ్‌స్ట్రేట్ మధ్య విద్యుదయస్కాంత ప్రతిధ్వని ద్వారా సిగ్నల్ రిసెప్షన్ సాధించబడుతుంది, GNSS రిసీవర్ ప్రాసెసింగ్ కోసం బలహీనమైన శాటిలైట్ RF సిగ్నల్‌లను తక్కువ-శబ్ద విద్యుత్ సిగ్నల్‌లుగా మారుస్తుంది.

కుడి-చేతి వృత్తాకార ధ్రువణత (RHCP) ఉపగ్రహ ప్రసార లక్షణాలతో సరిపోలడానికి ఉపయోగించబడుతుంది, డైనమిక్ రిసెప్షన్ పరిసరాలలో ధ్రువణ అసమతుల్యత నష్టాన్ని తగ్గిస్తుంది.

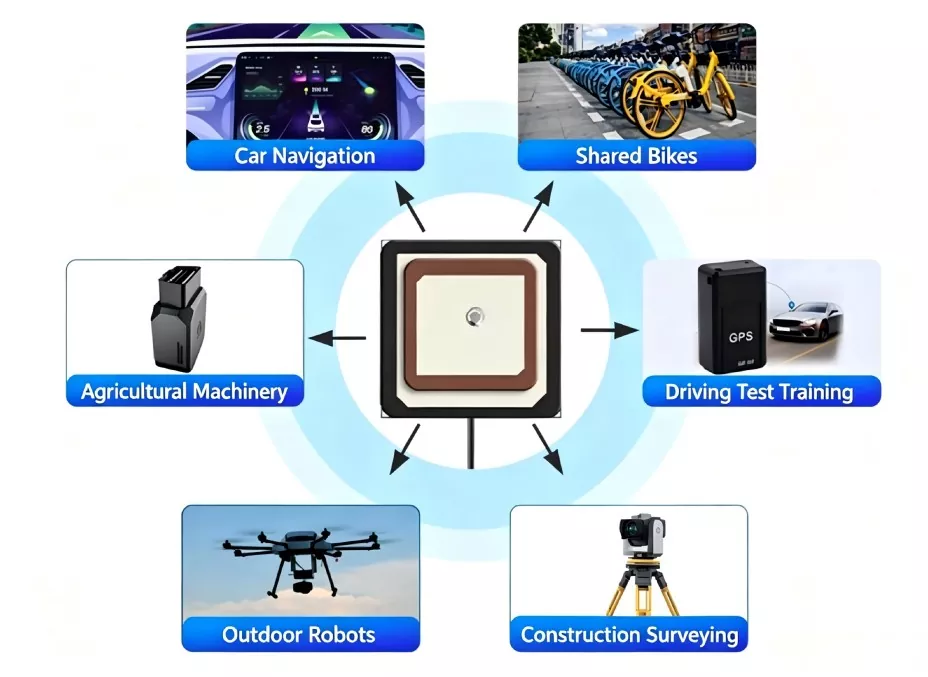

అనుకూల పరికరాలు

సోర్స్‌ఫ్యాక్టరీగా, మేము GPS బీడౌ యాంటెన్నాను ఉత్పత్తి చేస్తాము. ఇది అసాధారణమైన అనుకూలతను కలిగి ఉంది మరియు క్రింది పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

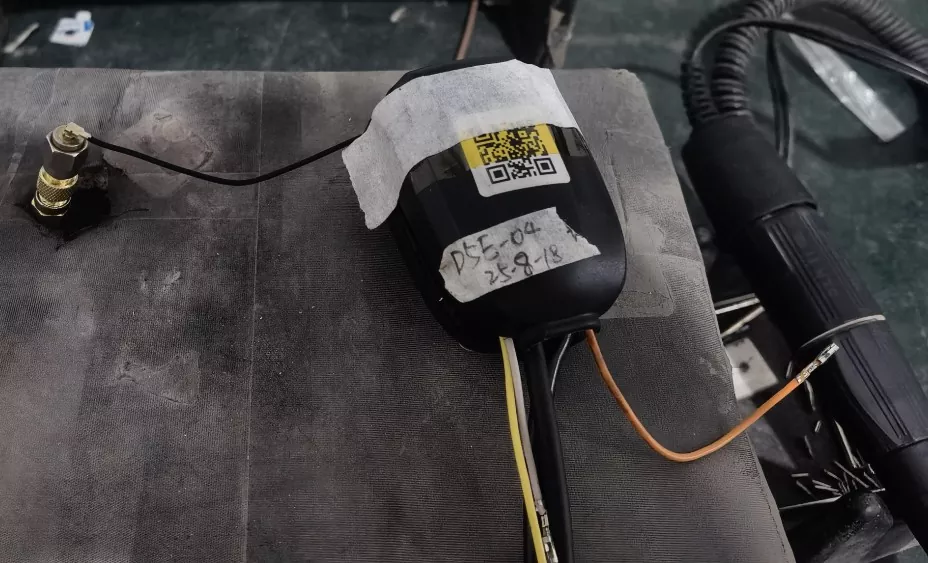

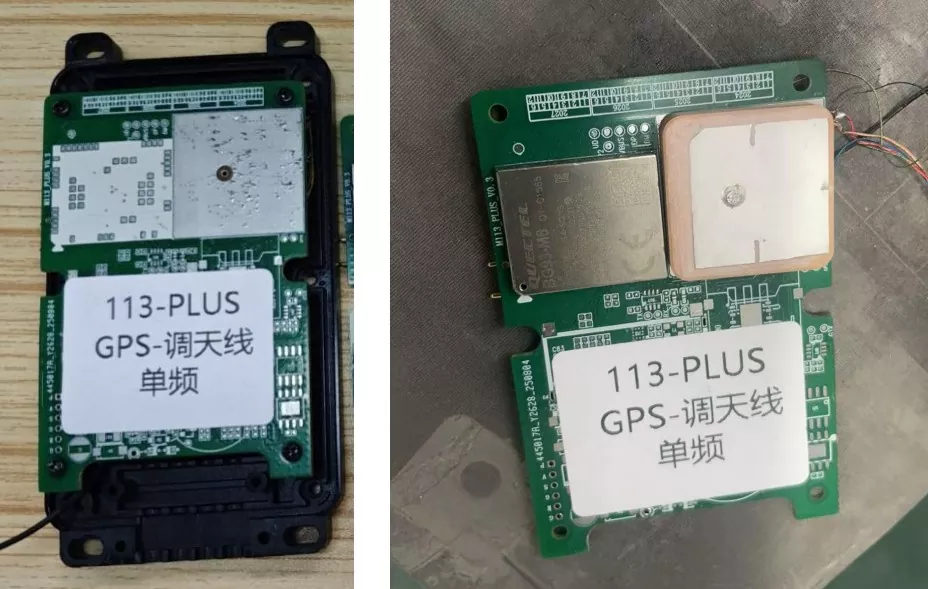

• వాహనంలో మరియు ప్రయాణం: వాహనంలో నావిగేషన్ సిస్టమ్‌లు, షేర్డ్ సైకిళ్లు మరియు ఎలక్ట్రిక్ స్కూటర్‌ల కోసం స్మార్ట్ లాక్‌లు, డాష్‌క్యామ్‌లు మరియు OBD ట్రాకర్లు.

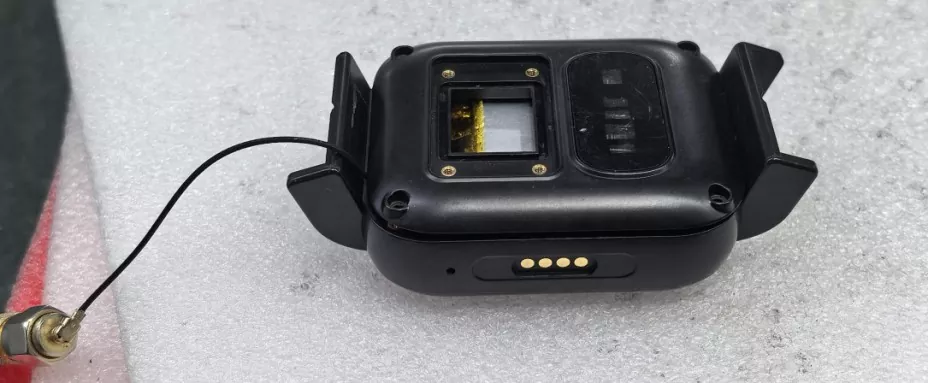

• ఇంటర్నెట్ ఆఫ్ థింగ్స్ మరియు వేరబుల్స్: స్మార్ట్‌వాచ్‌లు, పిల్లల/వృద్ధుల లొకేషన్ బ్యాడ్జ్‌లు, సూక్ష్మ పెట్ ట్రాకర్లు, అసెట్ ట్రాకింగ్ ట్యాగ్‌లు.

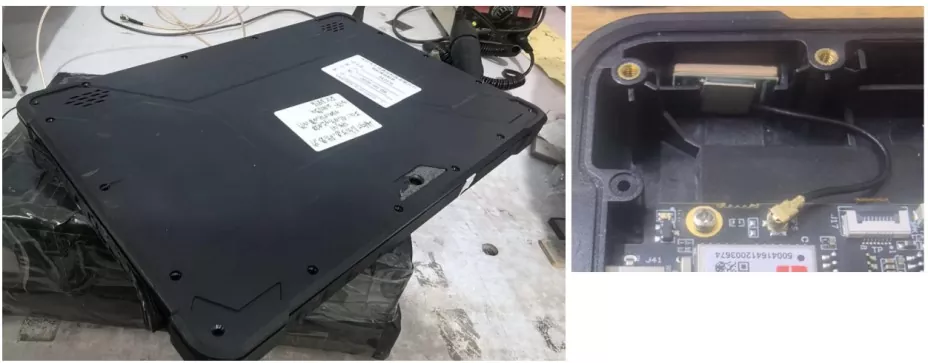

• పరిశ్రమ మరియు సర్వేయింగ్: హై-ప్రెసిషన్ సర్వేయింగ్ మరియు మ్యాపింగ్ టెర్మినల్స్, వ్యవసాయ డ్రోన్ ఫ్లైట్ కంట్రోలర్‌లు, ఇండస్ట్రియల్ IoT సెన్సార్లు, హ్యాండ్‌హెల్డ్ PDAలు.

కోర్ సెల్లింగ్ పాయింట్లు మరియు రియల్ మెజర్డ్ డేటా

మేము ఫ్యాక్టరీ ఉత్పత్తి GPS బాహ్య యాంటెన్నా క్రింది ప్రధాన ప్రయోజనాలను కలిగి ఉంది:

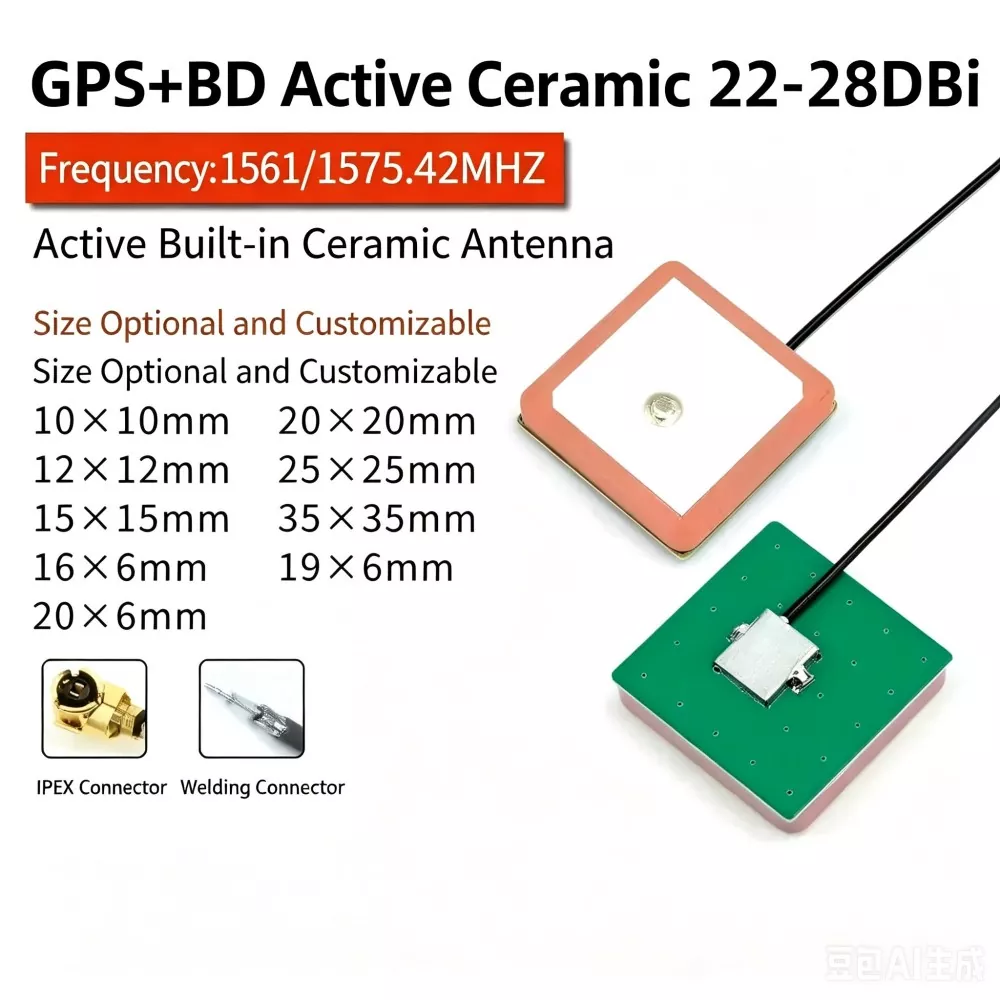

1. పరిమాణం మరియు పనితీరు యొక్క అంతిమ సంతులనం: బహుళ-పొర తక్కువ-ఉష్ణోగ్రత సహ-ఫైర్డ్ సిరామిక్ (LTCC) సాంకేతికతను ఉపయోగించి, ఈ భాగం కేవలం 16×6×4.5mm కొలిచే అల్ట్రా-సన్నని ప్యాకేజీలో కూడా స్థిరమైన ప్రతిధ్వని పౌనఃపున్యాన్ని నిర్వహిస్తుంది, ఇది స్పేస్-నియంత్రిత సూక్ష్మ IoT పరికరాలకు అనువైనదిగా చేస్తుంది.

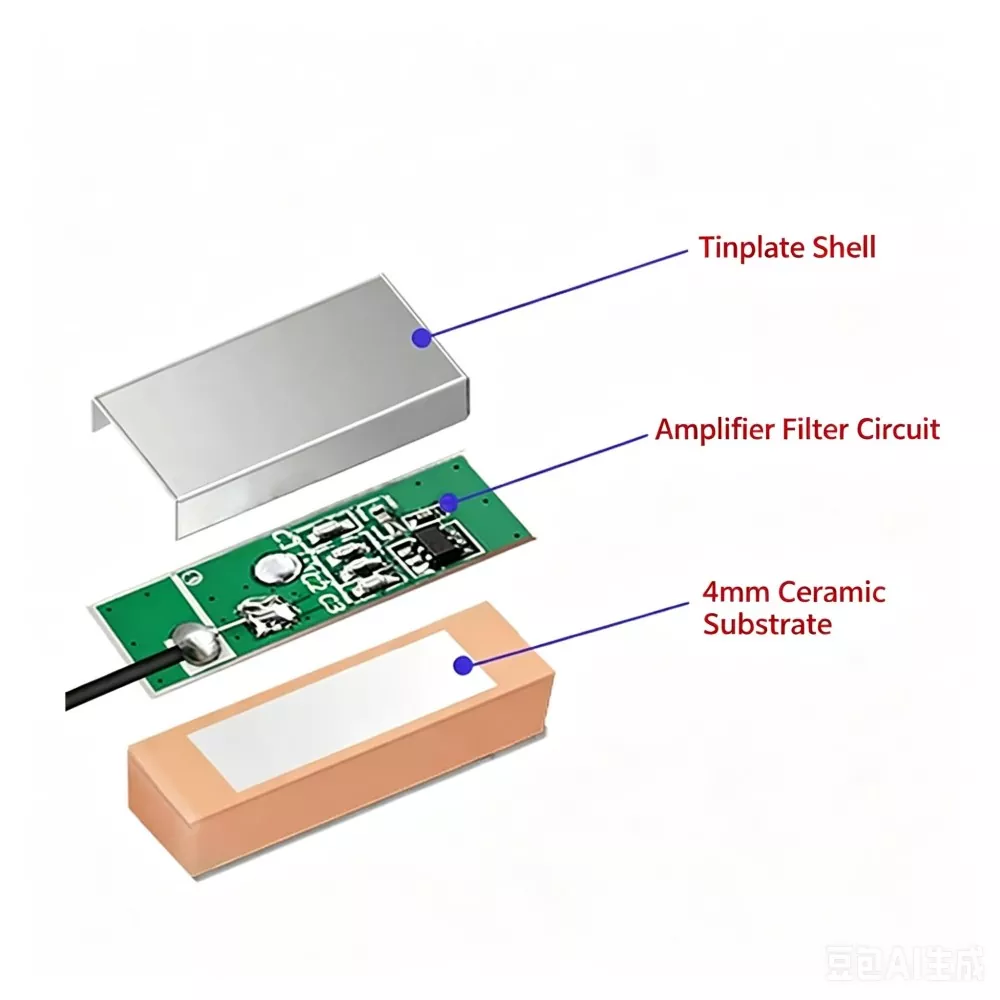

2. అద్భుతమైన బలహీన-సంకేత గుర్తింపు సామర్థ్యం: అధిక-పనితీరు గల LNA (తక్కువ-నాయిస్ యాంప్లిఫైయర్)తో అమర్చబడి, కొలిచిన నాయిస్ ఫిగర్ (NF) ≤2.0 dB, మరియు లాభం 25 dB ± 3 dBకి చేరుకుంటుంది. వాస్తవ పరీక్షలో, పరికరం యొక్క కోల్డ్-స్టార్ట్ శాటిలైట్ సముపార్జన సమయం 25 సెకన్లలోపు తగ్గించబడింది మరియు ఇది పట్టణ కాన్యన్ పరిసరాలలో కూడా స్థిరంగా 7 కంటే ఎక్కువ ఉపగ్రహాలను పొందగలదు.

3. అధిక ఉష్ణోగ్రత స్థిరత్వం: సిరామిక్ విద్యుద్వాహకము యొక్క ఉష్ణోగ్రత గుణకం ±30 ppm/℃ లోపల నియంత్రించబడుతుంది. -40℃ నుండి 85℃ వరకు ఉన్న తీవ్ర వాతావరణాలలో, ప్రతిధ్వని ఫ్రీక్వెన్సీ షిఫ్ట్ ≤±5 MHz-సాంప్రదాయ PCB యాంటెన్నాల కంటే చాలా ఎక్కువ.

4. ఇంపెడెన్స్ మ్యాచింగ్ మరియు యాంటీ-ఇంపెడెన్స్: VSWR ≤ 1.5తో స్టాండర్డ్ 50Ω ఇంపెడెన్స్ డిజైన్; ఐచ్ఛికంగా ఉపరితలంపై ఫెర్రైట్ పూతతో అందుబాటులో ఉంటుంది, బ్యాండ్ వెలుపలి అణచివేత ≥ 40 dBని అందిస్తుంది మరియు DC-DC కన్వర్టర్‌ల వంటి అధిక-ఫ్రీక్వెన్సీ జోక్యం నుండి మదర్‌బోర్డును ప్రభావవంతంగా కాపాడుతుంది.

కోర్ సాంకేతిక లక్షణాలు మరియు పారామితులు

పోటీ ఉత్పత్తులతో లోతైన పోలిక

1. క్లియరెన్స్ అవసరాలు

యాంటెన్నాను అడ్డంకులు లేని ప్రదేశంలో ఉంచాలి. యాంటెన్నా పైన 30° ఎలివేషన్ కోణంలో పెద్ద మెటల్ వస్తువులు ఉండకూడదు. ఒక నిరంతర 7 సెం

2. EMI ఐసోలేషన్

DC-DC కన్వర్టర్‌లు, క్రిస్టల్ ఓసిలేటర్‌లు, CPUలు మరియు స్పీకర్‌లు వంటి అధిక శబ్దం గల భాగాల నుండి యాంటెన్నాను దూరంగా ఉంచండి. కనీసం 2 సెంటీమీటర్ల విభజన దూరం సిఫార్సు చేయబడింది.

3. ఇంపెడెన్స్ కంట్రోల్

యాంటెన్నా ఫీడ్ పాయింట్ నుండి GNSS మాడ్యూల్ వరకు 50Ω నియంత్రిత ఇంపెడెన్స్‌ను నిర్వహించండి. RF ట్రేస్‌లను స్మూత్ రూటింగ్‌తో మరియు లంబ కోణ వంపులు లేకుండా చిన్నగా ఉంచాలి.

4. ఓరియంటేషన్ నియంత్రణ

సిరామిక్ ఉపరితలం పైకి ఎదురుగా ఉండాలి మరియు గ్రౌండ్ ప్లేన్‌కు సమాంతరంగా ఉండాలి. స్థిరమైన RHCP రిసెప్షన్ లక్షణాలను నిర్వహించడానికి టిల్ట్ కోణం 15° మించకూడదు.

RF ఇంజనీరింగ్ పరిగణనలు

1. గ్రౌండ్ ప్లేన్ డిపెండెన్సీ

GNSS యాంటెన్నాకు స్థిరమైన గ్రౌండ్ ప్లేన్ అవసరం. పనితీరు భూమి పరిమాణం మరియు సమరూపతతో నేరుగా సంబంధం కలిగి ఉంటుంది.

2. మల్టీపాత్ పర్యావరణ సున్నితత్వం

పట్టణ పరిసరాలు సిగ్నల్ రిఫ్లెక్షన్ పాత్‌లను పరిచయం చేస్తాయి, ఇవి పొజిషనింగ్ ఖచ్చితత్వాన్ని క్షీణిస్తాయి మరియు ఖచ్చితత్వం యొక్క పలుచన (DOP)ను పెంచుతాయి.

3. LNA సహకారం

తక్కువ-నాయిస్ యాంప్లిఫైయర్ లాభం సముపార్జన సున్నితత్వాన్ని మెరుగుపరుస్తుంది, అయితే ఫిల్టరింగ్ సరిపోకపోతే బ్యాండ్ వెలుపల జోక్యానికి గ్రహణశీలతను పెంచుతుంది.

4. ఫ్రీక్వెన్సీ స్థిరత్వం

సిరామిక్ విద్యుద్వాహక ఉష్ణోగ్రత గుణకాలు థర్మల్ సైక్లింగ్ పరిస్థితులలో ప్రతిధ్వని డ్రిఫ్ట్‌ను ప్రభావితం చేస్తాయి.

సరైన ఉత్పత్తిని ఎలా ఎంచుకోవాలి?

GPS బాహ్య యాంటెన్నాను ఎంచుకున్నప్పుడు, ఈ క్రింది ముఖ్య అంశాలను పరిగణించండి:

1. ఫ్రీక్వెన్సీ మరియు పోలరైజేషన్ పరికరానికి GPS L1, BeiDou B1 లేదా డ్యూయల్-ఫ్రీక్వెన్సీ మద్దతు అవసరమా అని నిర్ధారించండి. వృత్తాకార ధ్రువణ GNSS యాంటెన్నాలను 2.4G రకాలు వంటి సరళ ధ్రువణ యాంటెన్నాలతో కలపవద్దు, ఇది అసమతుల్యత మరియు క్షీణించిన స్వీకరణకు దారి తీస్తుంది.

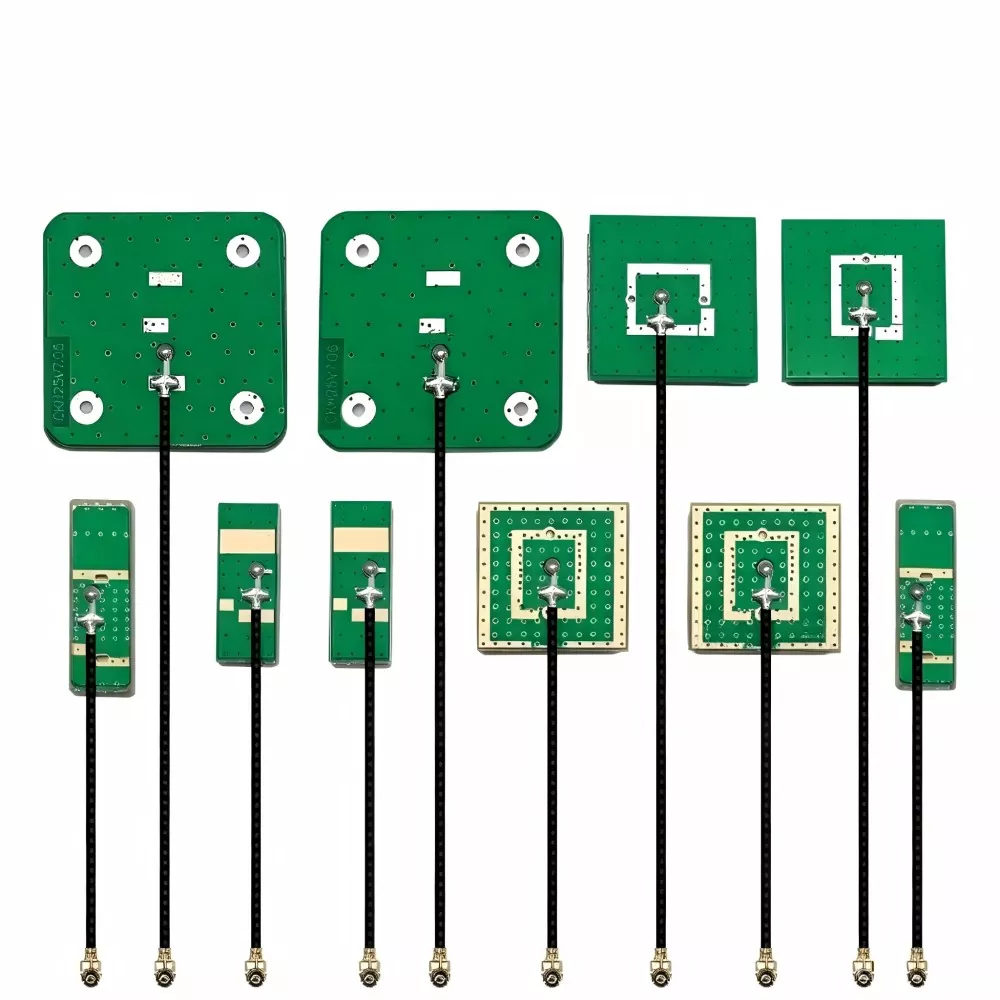

2. సంస్థాపన స్థలం కాంపాక్ట్ పరికరాల కోసం, సిరామిక్ యాంటెన్నా సాధారణంగా దాని చిన్న ఫారమ్ ఫ్యాక్టర్ కారణంగా ఉపయోగించబడుతుంది. తగినంత స్థలం ఉన్న ఖర్చు-సెన్సిటివ్ అప్లికేషన్‌ల కోసం, PCB యాంటెన్నాలను పరిగణించవచ్చు. సంక్లిష్టమైన RF పరిసరాలలో, సిరామిక్ యాంటెన్నాలు మరింత స్థిరమైన పనితీరును అందిస్తాయి.

3. యాక్టివ్ లేదా పాసివ్ డిజైన్ పరికరం ఒక మెటల్ ఎన్‌క్లోజర్ లేదా పొడవైన RF ఫీడ్ లైన్ (>1 మీ) కలిగి ఉంటే, సిగ్నల్ నష్టాన్ని భర్తీ చేయడానికి ఇంటిగ్రేటెడ్ LNAతో కూడిన యాక్టివ్ యాంటెన్నా సిఫార్సు చేయబడింది.

4. ధ్రువీకరణ డేటా ఎంపిక అనేది ప్రయోగశాల నిర్దేశాలు మాత్రమే కాకుండా, కొలిచిన ఫీల్డ్ పనితీరుపై ఆధారపడి ఉండాలి (ఉదా., ఉపగ్రహ సేకరణ, C/N0, చల్లని ప్రారంభ సమయం).

మమ్మల్ని ఎందుకు ఎంచుకోవాలి (కియాన్ము కమ్యూనికేషన్స్)?

• మూలాధార కర్మాగారం నుండి ప్రత్యక్ష సరఫరా: మేము మధ్యవర్తుల లాభాల మార్జిన్‌లను తిరస్కరిస్తాము మరియు సౌకర్యవంతమైన MOQలతో అత్యంత పోటీతత్వ ఎక్స్-ఫ్యాక్టరీ ధరలను అందిస్తాము.

• బలమైన R&D మరియు అనుకూలీకరణ సామర్థ్యాలు: మీ ID నిర్మాణం మరియు PCB లేఅవుట్ ఆధారంగా సిరామిక్ చిప్ పరిమాణం, సిల్వర్ లేయర్ ఆకారం మరియు LNA లాభాన్ని త్వరగా అనుకూలీకరించగల ప్రొఫెషనల్ RF ఇంజనీర్ల బృందం మా వద్ద ఉంది.

• రియల్-కేస్ ధ్రువీకరణ: మా ఉత్పత్తులు అనేక ప్రముఖ బైక్-షేరింగ్, ఇన్-వెహికల్ నావిగేషన్ మరియు స్మార్ట్ ధరించగలిగే బ్రాండ్‌ల సరఫరా గొలుసులలో విజయవంతంగా విలీనం చేయబడ్డాయి, "నెమ్మది నక్షత్రాల శోధన మరియు తరచుగా నక్షత్రాలు కోల్పోవడం" వంటి లెక్కలేనన్ని సమస్యలను పరిష్కరిస్తుంది.

• పూర్తి లైఫ్‌సైకిల్ సేవలు: ప్రీ-సేల్స్ ఇంపెడెన్స్ మ్యాచింగ్ సిమ్యులేషన్స్ మరియు యాంటెన్నా లేఅవుట్ గైడెన్స్ నుండి అమ్మకాల తర్వాత లోపభూయిష్ట ఉత్పత్తుల యొక్క వేగవంతమైన విశ్లేషణ వరకు మేము వన్-స్టాప్ సాంకేతిక మద్దతును అందిస్తాము.

తరచుగా అడిగే ప్రశ్నలు

Q1: వివిధ ఫ్రీక్వెన్సీ బ్యాండ్‌లలోని సిరామిక్ యాంటెన్నాలను పరస్పరం మార్చుకోవచ్చా?

A: సంఖ్య. GNSS యాంటెన్నాలు మరియు 2.4G/5.8G యాంటెనాలు వేర్వేరు ధ్రువణ రకాలు మరియు ఆపరేటింగ్ మెకానిజమ్‌లను ఉపయోగిస్తాయి. GNSS యాంటెన్నాలు సాధారణంగా RHCP, అయితే 2.4G/5.8G యాంటెన్నాలు సరళ ధ్రువణంగా ఉంటాయి. ధ్రువణత మరియు పౌనఃపున్యం మధ్య అసమతుల్యత వలన గణనీయమైన సిగ్నల్ క్షీణత లేదా ఉపగ్రహ లాక్ కోల్పోవడం జరుగుతుంది.

Q2: యాంటెన్నా పరిమాణం పనితీరును ఎందుకు ప్రభావితం చేస్తుంది?

A: సిరామిక్ యాంటెన్నా పనితీరు ప్రభావవంతమైన రేడియేటింగ్ ప్రాంతం మరియు విద్యుద్వాహక స్థిరాంకానికి సంబంధించినది. పెద్ద సిరామిక్ వాల్యూమ్ సాధారణంగా లాభం మరియు సున్నితత్వాన్ని మెరుగుపరుస్తుంది. అయినప్పటికీ, కాంపాక్ట్ డిజైన్‌లలో, యాంటెన్నా ట్యూనింగ్ మరియు గ్రౌండ్ ప్లేన్ డిజైన్ ద్వారా పనితీరును పాక్షికంగా ఆప్టిమైజ్ చేయవచ్చు.

Q3: GPS బాహ్య యాంటెన్నా యొక్క అవరోధం ఏమిటి?

A: ప్రామాణిక డిజైన్ ఇంపెడెన్స్ 50Ω, ఇది సాధారణంగా GNSS RF ఫ్రంట్-ఎండ్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది. కస్టమ్ ఇంపెడెన్స్ విలువలు సిస్టమ్-స్థాయి సరిపోలిక అవసరాలను బట్టి మద్దతు ఇవ్వబడతాయి.

Q4: ఇన్‌స్టాలేషన్ పనితీరు ఎలా ధృవీకరించబడింది?

A: మూల్యాంకనం సాధారణంగా GNSS రిసీవర్ మెట్రిక్‌ల ఆధారంగా ఉపగ్రహ సేకరణ గణన, SNR (సిగ్నల్-టు-నాయిస్ రేషియో) మరియు ఓపెన్-స్కై పరిస్థితుల్లో కోల్డ్-స్టార్ట్ టైమ్. స్థిరమైన ఆపరేషన్ కోసం, ప్రామాణిక పరీక్ష వాతావరణంలో బహుళ ఉపగ్రహ లాక్‌లు మరియు స్థిరమైన C/N0 విలువలు ఆశించబడతాయి
