బాడీ వోర్న్ కెమెరా 4G/5G యాంటెన్నా

షెన్‌జెన్ కియాన్‌ము కమ్యూనికేషన్ టెక్నాలజీ కో., లిమిటెడ్ అనేది బాడీ వోర్న్ కెమెరా 4G/5G యాంటెన్నాల కోసం దేశీయ R&D మరియు తయారీ సోర్స్ ఫ్యాక్టరీ.

మేము 4G LTE మరియు ప్రధాన స్రవంతి దేశీయ మరియు అంతర్జాతీయ 5G Sub6G ఫ్రీక్వెన్సీ బ్యాండ్‌లకు అనుకూలమైన అంతర్గత FPC వైడ్‌బ్యాండ్ Sub6G అంతర్నిర్మిత యాంటెన్నాను అభివృద్ధి చేసాము. కాంపాక్ట్ డివైస్ స్పేస్, మెటల్ షీల్డింగ్, బ్యాటరీ జోక్యం, మానవ శరీర దుస్తులు కారణంగా సిగ్నల్ నష్టం మరియు కఠినమైన ఫీల్డ్ ఆపరేషన్ పరిస్థితుల సవాళ్లను పరిష్కరించడానికి యాంటెన్నా ప్రత్యేక పనితీరు ఆప్టిమైజేషన్‌ను పొందింది.

యాంటెన్నా విశ్వసనీయమైన PI అనువైన సబ్‌స్ట్రేట్‌ను ఉపయోగిస్తుంది మరియు పారిశ్రామిక అంటుకునే పదార్థంతో అమర్చబడి ఉంటుంది, ఇది కాంపాక్ట్ పరికర నిర్మాణాలకు అనుకూలంగా ఉంటుంది. వాస్తవ-ప్రపంచ కార్యాచరణ వాతావరణాలను ప్రతిబింబించడానికి అన్ని ఉత్పత్తులు అనెకోయిక్ ఛాంబర్‌లలో పూర్తి OTA అనుకరణ పరీక్షకు లోనవుతాయి. VNA మరియు OTA పరీక్ష రికార్డులు ప్రొడక్షన్ బ్యాచ్ ద్వారా ఆర్కైవ్ చేయబడతాయి మరియు అభ్యర్థనపై తనిఖీ నివేదికలు అందించబడతాయి.

వృత్తిపరమైన సాంకేతిక నిర్వచనం

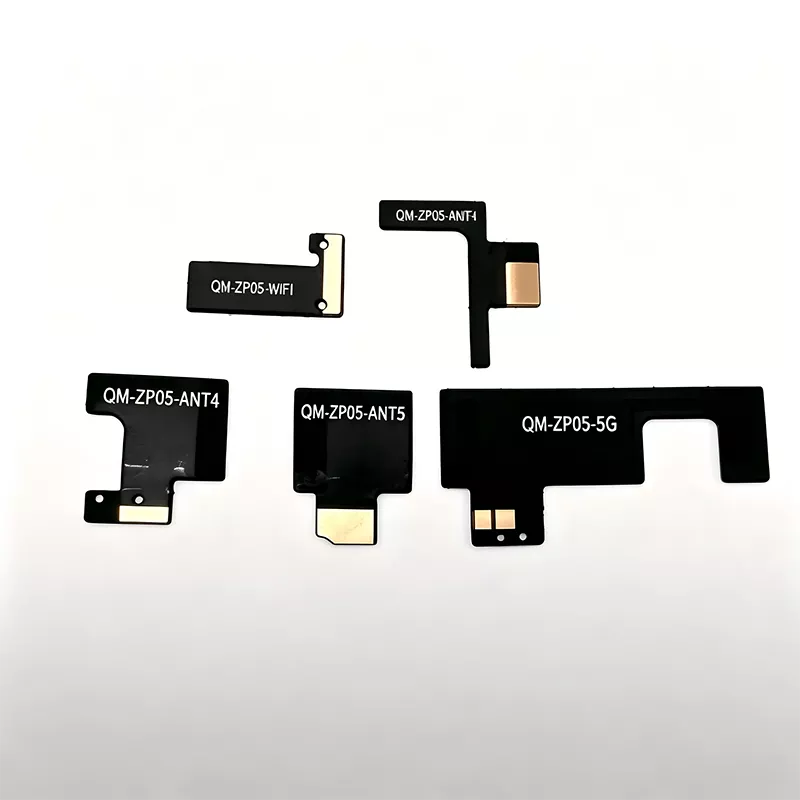

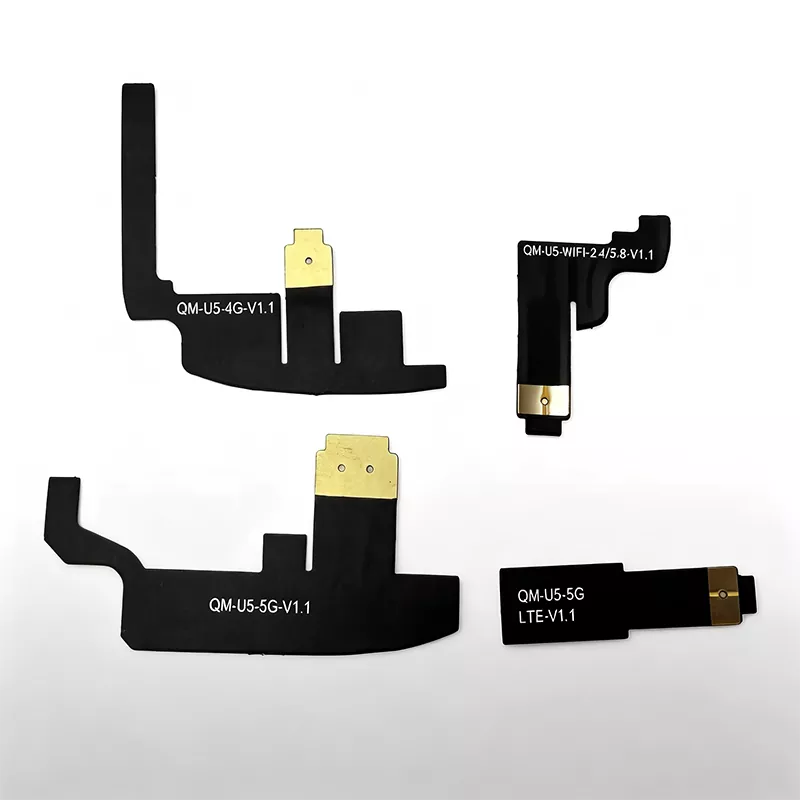

మా బాడీ వోర్న్ కెమెరా 4G/5G యాంటెన్నా అనేది బ్రాడ్‌బ్యాండ్ PIFA FPC ఫ్లెక్సిబుల్ అంతర్నిర్మిత సబ్6G యాంటెన్నా. ఇది LTE బ్యాండ్‌లు B1/B3/B5/B8/B20/B38/B40 మరియు ప్రధాన స్రవంతి 5G సబ్6G బ్యాండ్‌లు N41/N78/N79కి మద్దతు ఇస్తుంది. యాంటెన్నా వైబ్రేషన్-రెసిస్టెంట్, సాల్ట్-స్ప్రే-రెసిస్టెంట్, హైలీ బెండబుల్ PI ఫిల్మ్ సబ్‌స్ట్రేట్‌ని ఉపయోగిస్తుంది, ఇండస్ట్రియల్-గ్రేడ్ హై-టెంపరేచర్ డబుల్-సైడెడ్ అడ్హెసివ్ మరియు U.FL/IPEX RF ఫీడ్‌లైన్‌తో కలిపి, శరీరానికి ధరించే కెమెరాలలో అంతర్గత ఇన్‌స్టాలేషన్‌కు ఇది అనువైనది.

సాంప్రదాయ IoT FPC యాంటెన్నాల వలె కాకుండా, డిజైన్ దశలో మెటల్ కేసింగ్, లిథియం బ్యాటరీ, కెమెరా బ్రాకెట్, మదర్‌బోర్డ్ షీల్డ్ కవర్ మరియు హ్యూమన్ బాడీ ఫాంటమ్ మోడల్‌తో సహా పూర్తి-సిస్టమ్ 3D అనుకరణను అనుకరణ వాతావరణంలో పొందుపరిచారు.

కర్మాగారంలో 50Ω ఇంపెడెన్స్‌తో ముందే సరిపోలింది మరియు ఏకకాలంలో డ్రాప్, టెంపరేచర్ సైక్లింగ్, సాల్ట్ స్ప్రే మరియు తేమ విశ్వసనీయత పరీక్షలకు లోబడి ఉంటుంది. ఇది కస్టమర్ సిస్టమ్ ఇంటిగ్రేషన్ పనిభారాన్ని తగ్గిస్తుంది మరియు పోలీసు హార్డ్‌వేర్ ప్రాజెక్ట్‌ల అభివృద్ధి చక్రాన్ని తగ్గిస్తుంది.

యాంటెన్నా యొక్క పూర్తి పని సూత్రం

మొత్తం యాంటెన్నాలో FPC రేడియేటింగ్ కండక్టర్, ఇండస్ట్రియల్ అడెసివ్ బ్యాకింగ్ లేయర్, U.FL కోక్సియల్ ఫీడర్ మరియు మెయిన్‌బోర్డ్ RF మ్యాచింగ్ నెట్‌వర్క్ ఉన్నాయి, ఇది 4G/5G సెల్యులార్ సిగ్నల్ ట్రాన్స్‌మిషన్ మరియు రిసెప్షన్‌ను సాధించడానికి హై-ఫ్రీక్వెన్సీ విద్యుదయస్కాంత తరంగాల ద్వి దిశాత్మక మార్పిడిని అనుమతిస్తుంది.

ప్రసార సమయంలో, రికార్డర్ యొక్క కమ్యూనికేషన్ మాడ్యూల్ వీడియో స్ట్రీమ్‌లు, SOS హెచ్చరికలు మరియు స్థాన డేటాను అధిక-ఫ్రీక్వెన్సీ ఎలక్ట్రికల్ సిగ్నల్‌లుగా మారుస్తుంది, ఇవి ఏకాక్షక కేబుల్ ద్వారా FPC ప్రతిధ్వని నిర్మాణానికి ప్రసారం చేయబడతాయి. ఈ సంకేతాలు బాహ్య రేడియేషన్ కోసం 4G/5G విద్యుదయస్కాంత తరంగాలుగా మార్చబడతాయి, ఆధారాల సమాచారాన్ని బేస్ స్టేషన్‌కు పంపుతాయి.

రిసెప్షన్ సమయంలో, యాంటెన్నా బేస్ స్టేషన్ నుండి విద్యుదయస్కాంత తరంగాలను సంగ్రహిస్తుంది మరియు వాటిని ఎలక్ట్రికల్ సిగ్నల్స్‌గా మారుస్తుంది, ఇవి షెడ్యూల్ కమాండ్ మరియు రిమోట్ పారామీటర్ రిసెప్షన్‌ను పూర్తి చేయడానికి మాడ్యూల్‌కు తిరిగి ప్రసారం చేయబడతాయి.

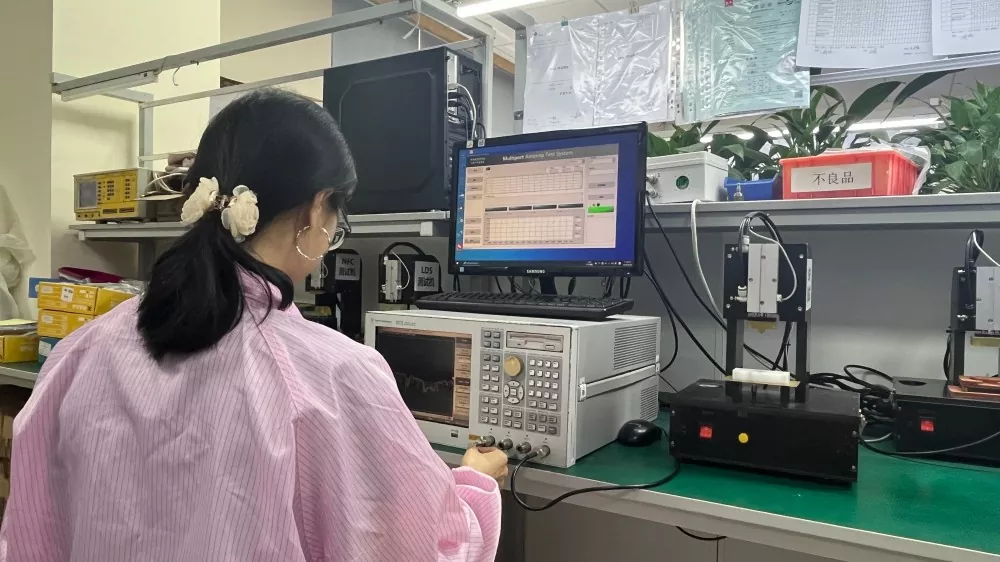

మనిషి వీపుపై ధరించడం వల్ల కలిగే RF నష్టాన్ని భర్తీ చేయడానికి, మానవ శరీర ఫాంటమ్ మోడల్‌ని ఉపయోగించి అనెకోయిక్ చాంబర్‌లో అనుకరణ ద్వారా పనితీరు మెరుగుపరచబడుతుంది, దీని ఫలితంగా TISలో 22.8 dB మెరుగుదల సంప్రదాయ FPC యాంటెన్నాలతో పోలిస్తే సున్నితత్వాన్ని పొందుతుంది. అనుకరణ ధరించే పరిస్థితులలో, LTE B8 కోసం ప్రామాణిక యాంటెన్నా యొక్క సామర్థ్యం 40.46% మాత్రమే, Qianmu యొక్క యాంటెన్నా LTE తక్కువ ఫ్రీక్వెన్సీకి ≥52% మరియు 5G N78కి ≥47% సాధిస్తుంది. ప్రతి బ్యాచ్ VNAతో నమూనా మరియు పునఃపరీక్షకు లోనవుతుంది, పరీక్ష వక్రతలు మరియు ఉత్పత్తి రికార్డులు కస్టమర్ ధృవీకరణ కోసం ఆర్కైవ్ చేయబడతాయి.

అనుకూల పరికరాలు మరియు ఉపకరణాలు

ముగింపు పరికరాలతో అనుకూలమైనది

1. పబ్లిక్ సెక్యూరిటీ మరియు ట్రాఫిక్ పోలీస్ 4G/5G హై-డెఫినిషన్ లా ఎన్‌ఫోర్స్‌మెంట్ బాడీ కెమెరా

2. అర్బన్ మేనేజ్‌మెంట్, రోడ్ అడ్మినిస్ట్రేషన్ మరియు ఫైర్ డిపార్ట్‌మెంట్ ఆడియోవిజువల్ సాక్ష్యం సేకరణ కోసం బాడీ కెమెరా

3. రసాయన మరియు మైనింగ్ పరిశ్రమల కోసం పేలుడు ప్రూఫ్ అంతర్గతంగా సురక్షితమైన లా ఎన్‌ఫోర్స్‌మెంట్ రికార్డర్

4. పవర్ ఇన్స్పెక్షన్ సింగిల్ సోల్జర్ రికార్డింగ్ టెర్మినల్

5. ఓవర్సీస్ ఎగుమతి 4G/5G సింగిల్ సోల్జర్ లా ఎన్‌ఫోర్స్‌మెంట్ పరికరం

అనుకూల కమ్యూనికేషన్ మాడ్యూల్

- 4G LTE Cat.1 / Cat.4 కమ్యూనికేషన్ మాడ్యూల్ 5G సబ్-6GHz దేశీయ/దిగుమతి చేయబడిన కమ్యూనికేషన్ మాడ్యూల్ 4G+5G+WiFi మల్టీ-మోడ్ ఇంటిగ్రేటెడ్ కమ్యూనికేషన్ మాడ్యూల్

ఉత్పత్తి కోసం ఫ్యాక్టరీ సరఫరా చేసే పదార్థాలు

U. వివిధ పొడవుల FL/IPEX ఏకాక్షక కేబుల్స్, రీన్‌ఫోర్స్‌మెంట్ స్టీల్ ప్లేట్లు మరియు అధిక-ఉష్ణోగ్రత, ఉప్పు-నిరోధక పారిశ్రామిక అంటుకునే బ్యాకింగ్. కస్టమర్‌ల కోసం సెకండరీ ప్రాసెసింగ్‌ను తగ్గించడానికి మదర్‌బోర్డ్ డిజైన్ ఆధారంగా అనుకూలీకరించదగిన కేబుల్ పొడవు మరియు కనెక్టర్ స్పెసిఫికేషన్‌లు.

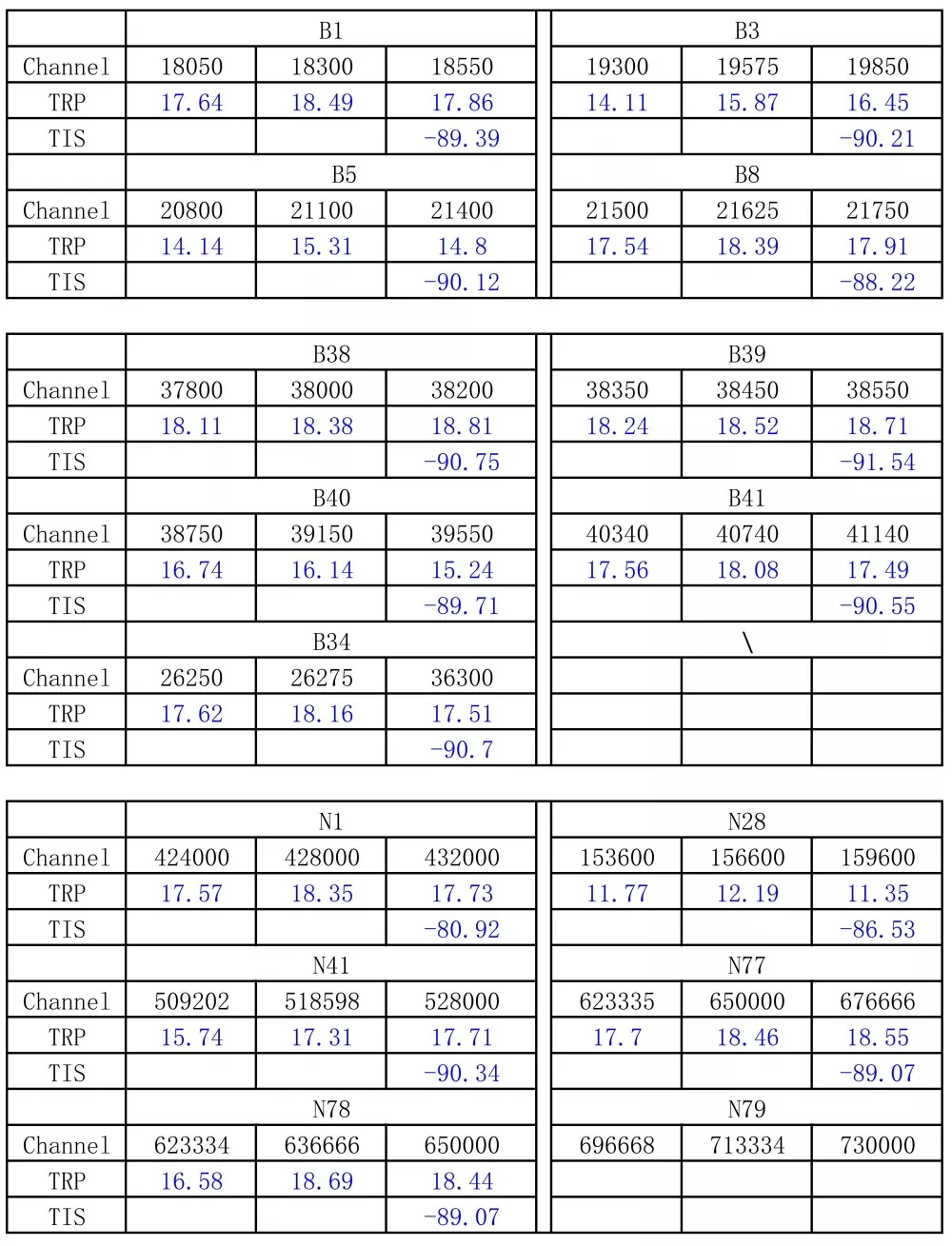

సాంకేతిక లక్షణాలు

యాంటెన్నా సేకరణ మరియు ఎంపిక గైడ్

1. కేవలం ఖాళీ-స్థల పారామితులపై ఆధారపడకుండా, శరీరంపై ధరించే పూర్తి పరికరాల నుండి వాస్తవ-ప్రపంచ కొలత డేటాపై దృష్టి పెట్టండి. సాధారణ తయారీదారు డేటాషీట్‌లు బేర్ బోర్డులపై తీసుకున్న కొలతలను అందిస్తాయి; పరికరం హౌసింగ్‌లలో ఒకసారి ఇన్‌స్టాల్ చేసి ధరిస్తే పనితీరు గణనీయంగా క్షీణిస్తుంది. కొనుగోలు చేసేటప్పుడు, ఎల్లప్పుడూ పూర్తి-సిస్టమ్ VNA/OTA పరీక్ష నివేదికలను అభ్యర్థించండి మరియు కేవలం సైద్ధాంతిక నిర్దేశాలపై ఆధారపడవద్దు.

2. ఏక-సైనికుడు చట్టాన్ని అమలు చేసే పరికరాలను భారీగా ఉత్పత్తి చేయడంలో అనుభవం ఉన్న సోర్స్ ఫ్యాక్టరీని ఎంచుకోవడానికి ప్రాధాన్యత ఇవ్వండి. మెటల్ హౌసింగ్‌లు మరియు బ్యాటరీలు, మానవ శరీర దుస్తులు మరియు కఠినమైన వాతావరణాల నుండి జోక్యం చేసుకోవడంలో సింగిల్-సోల్జర్ పరికరాల సవాళ్లు ఉన్నాయి. ముందస్తు ప్రాజెక్ట్ అనుభవం ఉన్న కర్మాగారాలు ప్రారంభ నిర్మాణ మరియు PCB సిఫార్సులను అందించగలవు, అచ్చు సవరణలు మరియు తిరిగి పని చేయవలసిన అవసరాన్ని తగ్గిస్తాయి.

3. దేశీయ మరియు అంతర్జాతీయ ఫ్రీక్వెన్సీ బ్యాండ్‌ల మధ్య తేడాను గుర్తించండి మరియు విశ్వసనీయత పరీక్ష ప్రమాణాలను స్పష్టంగా నిర్వచించండి. దేశీయ ప్రాజెక్ట్‌ల కోసం, LTE B1/B3/B5/B8/B20 మరియు 5G N41/N78/N79ని నిర్ధారించండి; ఎగుమతి ప్రాజెక్ట్‌ల కోసం, సంబంధిత ఓవర్సీస్ ఫ్రీక్వెన్సీ బ్యాండ్‌లను నిర్ధారించండి. డ్రాప్, సాల్ట్ స్ప్రే మరియు అధిక/తక్కువ ఉష్ణోగ్రత నమూనా పరీక్షలను పూర్తి చేయడం అవసరం. కన్స్యూమర్-గ్రేడ్ యాంటెనాలు పోలీసు ఫీల్డ్ ఆపరేషన్‌ల అవసరాలను తీర్చలేవు.

4. RF సాంకేతిక సేవలకు విలువ ఇవ్వండి మరియు కేవలం ధర పోలికను నివారించండి. ప్రాజెక్ట్ అభివృద్ధి తరచుగా జోక్యం, ఫ్రీక్వెన్సీ విచలనం మరియు అధోకరణం ధరించిన పనితీరును ఎదుర్కొంటుంది. మధ్యవర్తులకు RF సాంకేతిక సామర్థ్యాలు లేవు; లేఅవుట్ సిఫార్సులను అందించగల మరియు పూర్తి సిస్టమ్ వైఫల్యాలను పరిష్కరించడంలో సహాయపడే తయారీదారులకు ప్రాధాన్యత ఇవ్వండి.

షెన్‌జెన్ కియాన్‌ము కమ్యూనికేషన్‌లను ఎందుకు ఎంచుకోవాలి

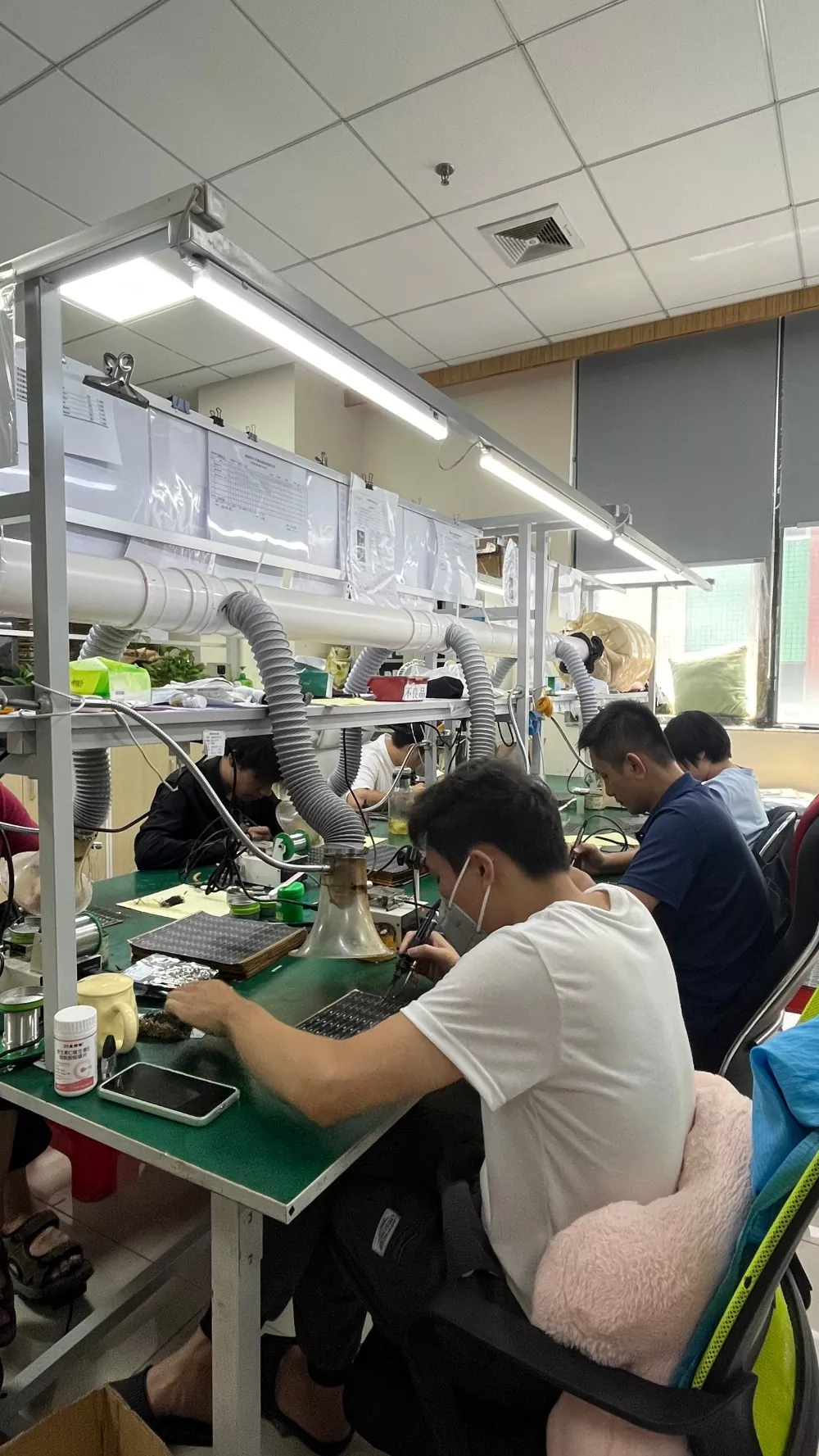

1. మధ్యవర్తి మార్కప్‌లు లేకుండా సోర్స్ ఫ్యాక్టరీ నుండి నేరుగా సరఫరా. అంతర్గత ఉత్పత్తి లైన్ FPC కట్టింగ్, రీన్‌ఫోర్స్‌మెంట్, అంటుకునే బ్యాకింగ్ మరియు పూర్తి విద్యుత్ తనిఖీని నిర్వహిస్తుంది. బల్క్ ఆర్డర్‌ల కోసం పోటీ ధర, దీర్ఘకాలిక ఫ్రేమ్‌వర్క్ సరఫరా మద్దతు, పోలీసు సేకరణ బిడ్డింగ్ ప్రాజెక్ట్‌లకు అనుకూలం.

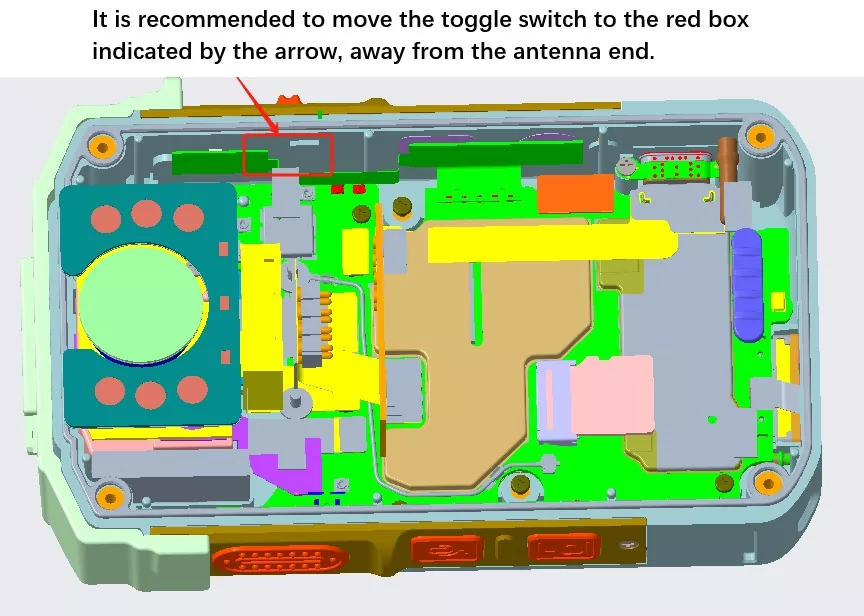

2. వ్యక్తిగత సైనిక పరికరాలలో ప్రత్యేకత కలిగి, మేము ప్రారంభ-దశ R&Dలో లోతుగా నిమగ్నమై ఉన్నాము మరియు వివిధ శరీర-ధరించే కెమెరాలు మరియు సింగిల్-సైనికుడు టెర్మినల్స్ యొక్క భారీ ఉత్పత్తి మరియు విస్తరణలో విస్తృతమైన అనుభవాన్ని కలిగి ఉన్నాము. కొత్త ప్రాజెక్ట్‌ల కోసం, మేము 3D డిజైన్‌లను అందుకోవచ్చు, యాంటెన్నా లేఅవుట్ మరియు క్లియరెన్స్ నిరోధక పరిష్కారాలను అందించవచ్చు, డిజైన్ లోపాలను నివారించవచ్చు మరియు అచ్చు సవరణ ఖర్చులను తగ్గించవచ్చు.

3. ఫ్లెక్సిబుల్ OEM/ODM అనుకూలీకరణ సక్రమంగా లేని FPC కట్టింగ్, ఫీడర్ పొడవు, కనెక్టర్ స్పెసిఫికేషన్‌లు మరియు ఫ్రీక్వెన్సీ బ్యాండ్ ఫైన్-ట్యూనింగ్‌కు మద్దతు ఇస్తుంది; 35 పని దినాలలో ప్రామాణిక నమూనా డెలివరీ.

4. పూర్తి విదేశీ వాణిజ్య మద్దతు సామర్థ్యాలు [చిత్రం ప్లేస్‌హోల్డర్: ధృవీకరణ పత్రాల సేకరణ (CE, FCC, RoHS, ISO)] కంపెనీ స్వతంత్ర దిగుమతి మరియు ఎగుమతి హక్కులను కలిగి ఉంది మరియు పూర్తి స్థాయి అర్హతలను కలిగి ఉంది. మేము ఆంగ్ల సాంకేతిక లక్షణాలు మరియు పరీక్ష నివేదికలను అందించగలము, FOB షెన్‌జెన్ వాణిజ్య నిబంధనలకు మద్దతు ఇవ్వగలము మరియు విదేశీ భద్రతా పరిష్కార ప్రదాతలు మరియు కొనుగోలుదారులతో కనెక్ట్ అవ్వగలము.

5. ఎండ్-టు-ఎండ్ టెక్నికల్ ఆఫ్టర్-సేల్స్ సపోర్ట్: మొత్తం పరికరంలో 4G/5G సిగ్నల్ క్రమరాహిత్యాల విషయంలో, RF ఇంజనీర్లు యాంటెన్నా సమస్యలకు తొందరపడి సమస్యను ఆపాదించకుండా మూల కారణాన్ని (యాంటెన్నా, స్ట్రక్చర్ లేదా మాడ్యూల్) గుర్తించడంలో సహాయం చేస్తారు. నమూనా పరీక్ష, పైలట్ ఉత్పత్తి మరియు భారీ ఉత్పత్తి దశల్లో నిరంతర సాంకేతిక సహకారం అందించబడుతుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: బాడీ వోర్న్ కెమెరా 4G/5G యాంటెన్నాను Wi-Fi మాడ్యూల్‌తో షేర్ చేయవచ్చా?

A: ఈ యాంటెన్నా 4G LTE/5G సబ్6G సెల్యులార్ బ్యాండ్‌ల కోసం రూపొందించబడింది. Wi-Fi కార్యాచరణ అవసరమైతే, ఒక ప్రత్యేక Wi-Fi యాంటెన్నాను కాన్ఫిగర్ చేయాలని సిఫార్సు చేయబడింది, అదే యాంటెన్నాను భాగస్వామ్యం చేయడం వలన జోక్యం మరియు సెల్యులార్ కమ్యూనికేషన్ పనితీరు క్షీణించవచ్చు.

Q2: శరీరానికి ధరించే కెమెరా క్రమరహిత అంతర్గత కుహరాన్ని కలిగి ఉంటుంది; అటువంటి ఆకారాలకు సరిపోయేలా కస్టమ్ కట్టింగ్‌కు యాంటెన్నా మద్దతు ఇస్తుందా?

జ: కస్టమ్ కట్టింగ్‌కు మద్దతు ఇస్తుంది. క్లయింట్ కేసింగ్ యొక్క 3D డ్రాయింగ్‌లను అందిస్తుంది మరియు ఆకార రూపకల్పన, పూర్తి ప్రోటోటైపింగ్ మరియు పూర్తి పరికర అమరికపై వాస్తవ-ప్రపంచ పరీక్షను ప్రతిపాదించడానికి మేము అందుబాటులో ఉన్న స్థలాన్ని అంచనా వేస్తాము.

Q3: అంటుకునే బ్యాకింగ్‌తో పాటు FPC యాంటెన్నాను భద్రపరచడానికి ఏవైనా ఇతర మార్గాలు ఉన్నాయా?

జ: కాంపాక్ట్ హౌసింగ్‌లతో బాడీ-వోర్న్ కెమెరాల భారీ ఉత్పత్తి కోసం, పారిశ్రామిక అంటుకునే బంధం ప్రధాన స్రవంతి పద్ధతి. ZIF కనెక్టర్లు ముఖ్యమైన స్థలాన్ని ఆక్రమిస్తాయి మరియు చాలా అరుదుగా ఉపయోగించబడతాయి; యాంటెన్నా కండక్టర్ ప్రాంతంపై స్క్రూ బిగించడం ఖచ్చితంగా నిషేధించబడింది, ఎందుకంటే ఇది యాంటెన్నాను దెబ్బతీస్తుంది మరియు ప్రభావంపై వైఫల్యానికి దారితీస్తుంది.

Q4: శరీరానికి ధరించే కెమెరాలో 4G/5G సిగ్నల్ ఎల్లప్పుడూ యాంటెన్నా నాణ్యత సమస్యల కారణంగా పేలవంగా ఉందా?

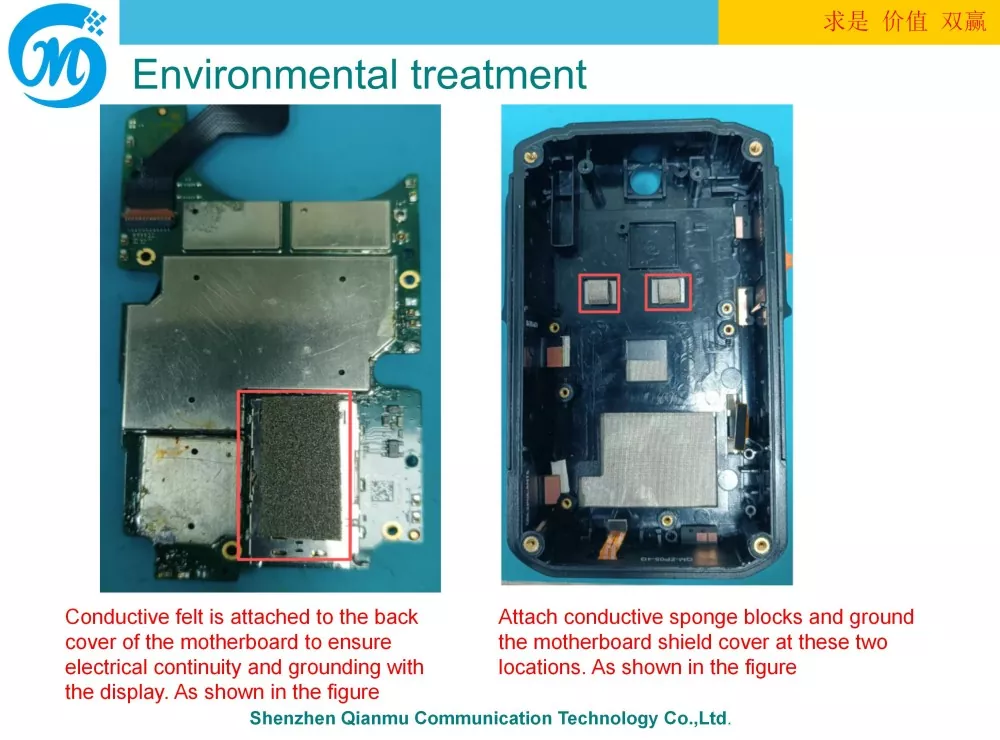

జ: అవసరం లేదు. చాలా సిగ్నల్ సమస్యలు తగినంత క్లియరెన్స్ లేకపోవడం, యాంటెనాలు లోహ జోక్యం మూలాలకు దగ్గరగా ఉండటం, వదులుగా ఉండే కనెక్టర్‌లు లేదా మానవ శరీర అనుకరణ లేకపోవడం వల్ల ఉత్పన్నమవుతాయి. సమస్య యొక్క మూల కారణాన్ని ఖచ్చితంగా గుర్తించడానికి ఇంజనీర్లు ఆపరేటింగ్ పరిస్థితులను పునరుత్పత్తి చేయవచ్చు.

Q5: ఫ్యాక్టరీ ఆడిట్‌కు మద్దతు ఉందా? మూడవ పార్టీలకు అర్హత పత్రాలను అందించవచ్చా?

జ: అపాయింట్‌మెంట్ తర్వాత ఆన్-సైట్ ఫ్యాక్టరీ ఆడిట్‌లకు మద్దతు ఉంటుంది. ISO, RoHS, CE, FCC మరియు బ్యాచ్ పరీక్ష నివేదికల ఎలక్ట్రానిక్ వెర్షన్‌లు అందుబాటులో ఉన్నాయి; పోలీసు సేకరణ బిడ్డింగ్ కోసం, స్టాంప్డ్ పేపర్ కాపీలను అందించవచ్చు.
