FPC vs. PCB యాంటెన్నాలు: కాంపాక్ట్ ఎలక్ట్రానిక్ పరికరాలకు కీలక తేడాలు

కాంపాక్ట్ ఎలక్ట్రానిక్ పరికరం కోసం యాంటెన్నాను ఎంచుకోవడం అనేది అందుబాటులో ఉన్న స్థలానికి సరిపోయే భాగాన్ని కనుగొనడం కంటే ఎక్కువ ఉంటుంది. యాంటెన్నా తప్పనిసరిగా పరికరం యొక్క PCB లేఅవుట్, ఎన్‌క్లోజర్, ఆపరేటింగ్ ఫ్రీక్వెన్సీ మరియు పరిసర భాగాలతో పని చేయాలి.

FPC యాంటెనాలు మరియు PCB యాంటెన్నాలు పొందుపరిచిన వైర్‌లెస్ డిజైన్‌ల కోసం రెండు ఎంపికలు. రెండింటినీ కాంపాక్ట్ ఎలక్ట్రానిక్స్‌లో ఉపయోగించవచ్చు, కానీ అవి నిర్మాణం, ఇన్‌స్టాలేషన్ అవసరాలు మరియు తయారీ ప్రక్రియలో ఎలా సరిపోతాయి అనే దానిలో విభిన్నంగా ఉంటాయి.

IoT పరికరాలు, టాబ్లెట్‌లు, ధరించగలిగే ఎలక్ట్రానిక్స్ మరియు వైర్‌లెస్ టెర్మినల్‌లను అభివృద్ధి చేసే ఇంజనీర్‌ల కోసం, ఈ తేడాలను ముందుగానే అర్థం చేసుకోవడం ప్రోటోటైపింగ్ సమయంలో అనవసరమైన డిజైన్ మార్పులను నివారించడంలో సహాయపడుతుంది.

FPC యాంటెన్నా అంటే ఏమిటి?

FPC యాంటెన్నా అనువైన ప్రింటెడ్ సర్క్యూట్ సబ్‌స్ట్రేట్‌పై వాహక నమూనాను ఉపయోగిస్తుంది. దాని సన్నని నిర్మాణం దానిని తగిన ఇరుకైన ప్రదేశాలలో లేదా ఎలక్ట్రానిక్ ఎన్‌క్లోజర్ లోపల కొన్ని వక్ర ఉపరితలాల వెంట అమర్చడానికి అనుమతిస్తుంది.

ప్రధాన PCB యాంటెన్నా కోసం తగిన స్థలాన్ని అందించనప్పుడు లేదా పరికర గృహానికి వేరే మౌంటు స్థానం అవసరమైనప్పుడు ఇది ఉపయోగకరంగా ఉంటుంది.

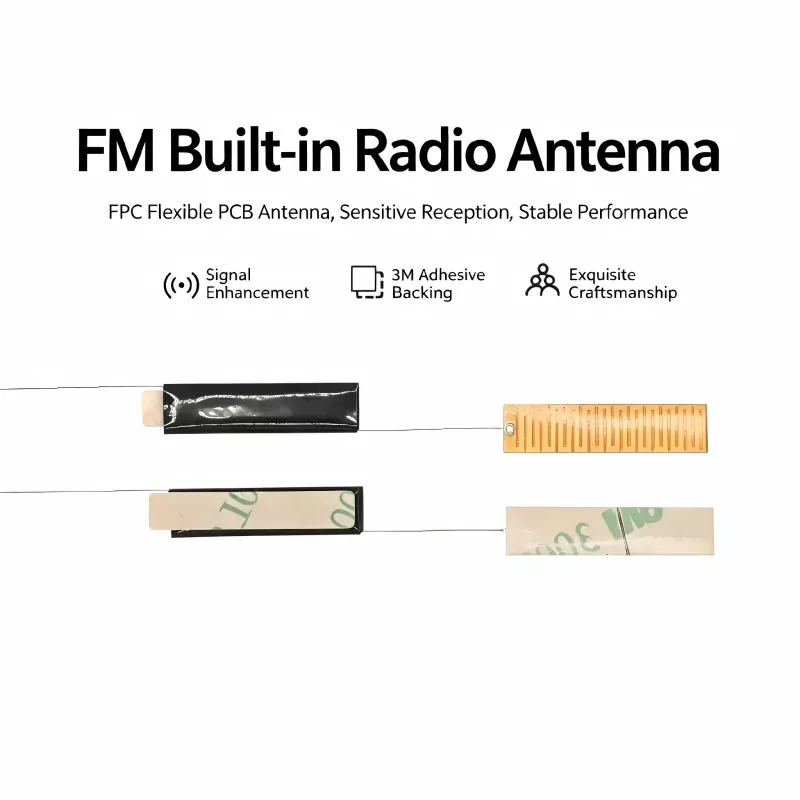

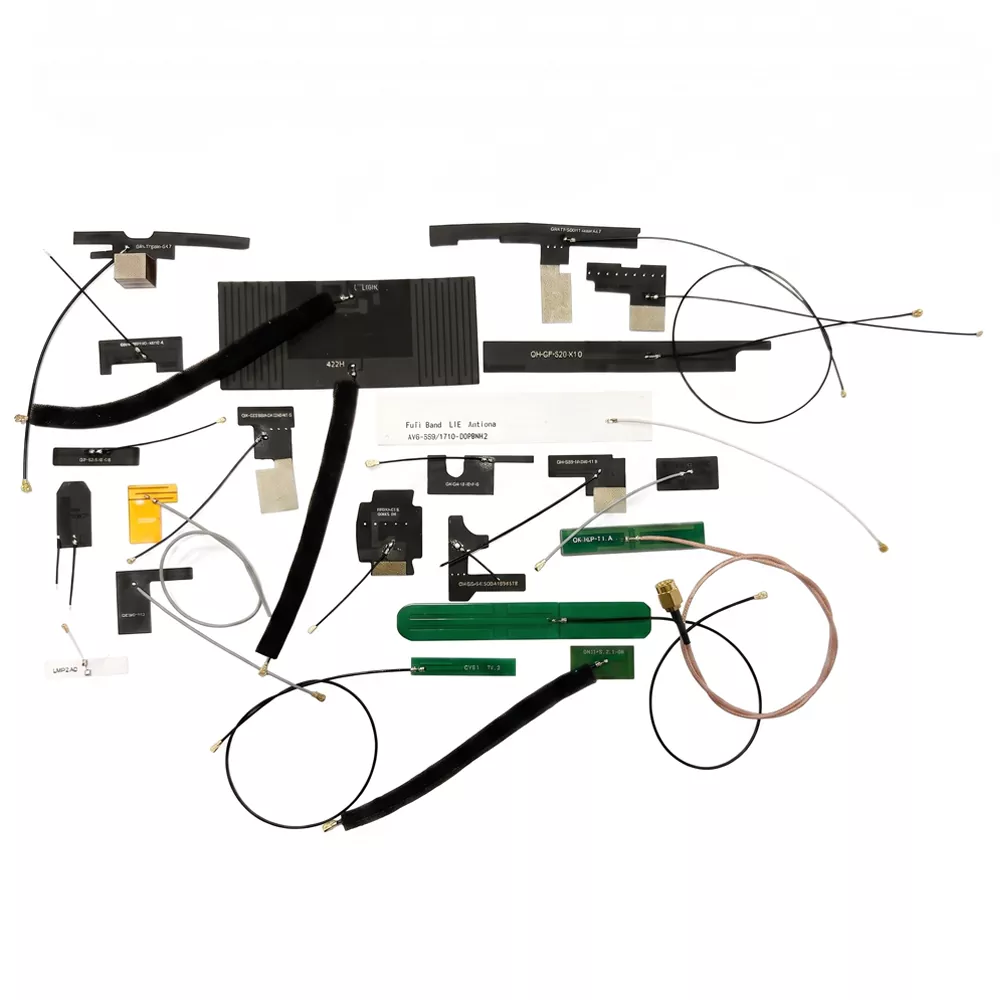

సాధారణ అనువర్తనాల్లో ధరించగలిగే ఎలక్ట్రానిక్స్, హ్యాండ్‌హెల్డ్ టెర్మినల్స్, పోర్టబుల్ పరికరాలు మరియు కాంపాక్ట్ IoT పరికరాలు ఉన్నాయి. దిFPC యాంటెన్నా పరిధిQianmu నుండి వివిధ వైర్‌లెస్ అప్లికేషన్‌ల కోసం అంతర్నిర్మిత యాంటెన్నా సొల్యూషన్‌లను కవర్ చేస్తుంది, పరికర అవసరాలకు అనుగుణంగా స్పెసిఫికేషన్‌లు ఎంపిక చేయబడతాయి.

FPC యాంటెన్నాను మూల్యాంకనం చేసేటప్పుడు, ఇంజనీర్లు దాని కొలతలు, ఆపరేటింగ్ ఫ్రీక్వెన్సీ, కేబుల్ మరియు కనెక్టర్ ఎంపికలు, మౌంటు పద్ధతి మరియు సమీపంలోని మెటల్ భాగాల నుండి క్లియరెన్స్‌ను తనిఖీ చేయాలి.

PCB యాంటెన్నా అంటే ఏమిటి?

ప్రింటెడ్ సర్క్యూట్ బోర్డ్‌లో వాహక నమూనా ద్వారా PCB యాంటెన్నా ఏర్పడుతుంది. డిజైన్‌పై ఆధారపడి, ఇది ప్రధాన PCBలో విలీనం చేయబడవచ్చు లేదా ప్రత్యేక బోర్డులో ఉంచబడుతుంది.

సర్క్యూట్ బోర్డ్ రేడియేటింగ్ ఎలిమెంట్ మరియు దాని అవసరమైన క్లియరెన్స్ కోసం తగినంత స్థలాన్ని కలిగి ఉన్నప్పుడు ఈ విధానం ప్రత్యేక యాంటెన్నా భాగం యొక్క అవసరాన్ని తగ్గిస్తుంది. ఇది తరచుగా వైర్‌లెస్ మాడ్యూల్స్, IoT కంట్రోలర్‌లు, స్మార్ట్ హోమ్ పరికరాలు మరియు సాపేక్షంగా స్థిరమైన బోర్డు లేఅవుట్‌తో ఇతర ఉత్పత్తుల కోసం పరిగణించబడుతుంది.

అయినప్పటికీ, PCB యాంటెన్నా స్వయంచాలకంగా తక్కువ-ధర లేదా మెరుగైన పనితీరు ఎంపిక కాదు. దీని ఫలితాలు యాంటెన్నా జ్యామితి, గ్రౌండ్ ప్లేన్, బోర్డ్ మెటీరియల్స్, సమీపంలోని భాగాలు మరియు తుది ఎన్‌క్లోజర్‌పై ఆధారపడి ఉంటాయి.

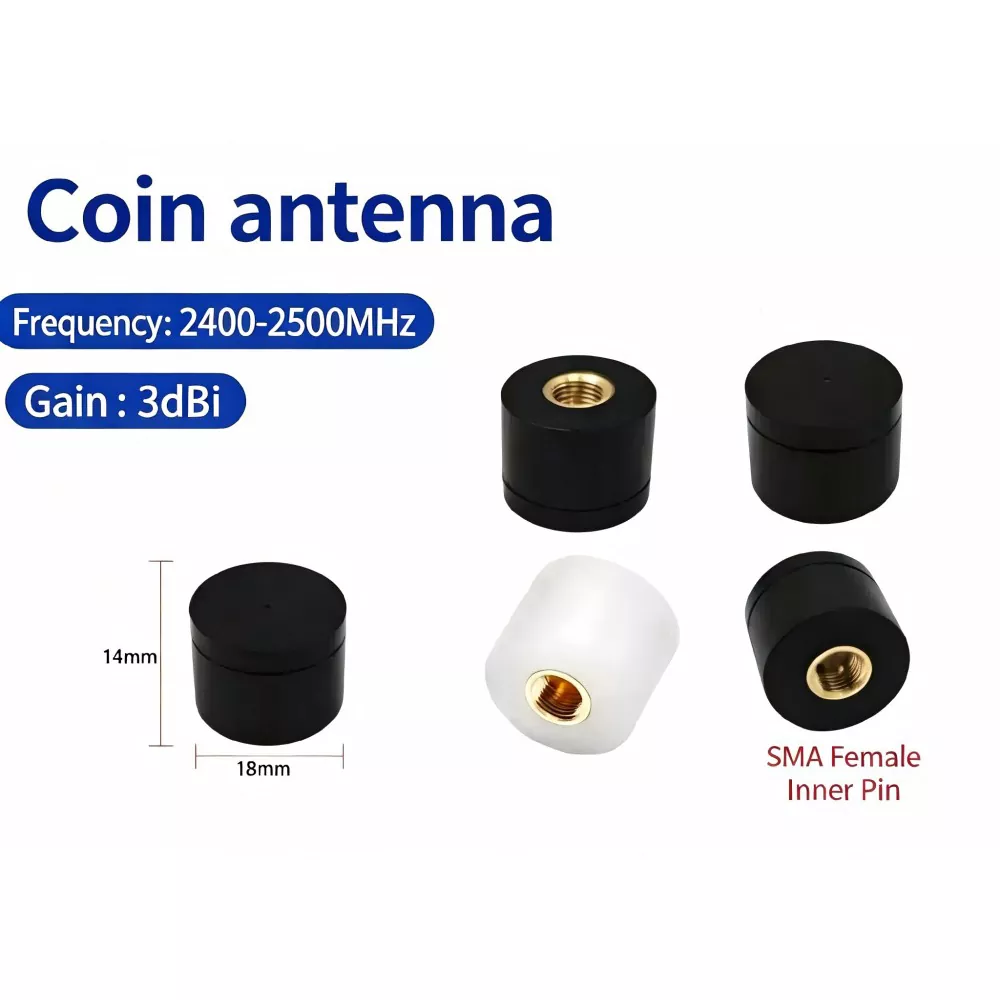

కియాన్ము యొక్కఅంతర్నిర్మిత యాంటెన్నా పరిష్కారాలువిభిన్న పరికర నిర్మాణాల కోసం FPC-ఆధారిత మరియు PCB-ఇంటిగ్రేటెడ్ విధానాలు రెండింటినీ చేర్చండి.

FPC యాంటెన్నా వర్సెస్ PCB యాంటెన్నా: ముఖ్య తేడాలు

ప్రతి యాంటెన్నా ఉత్పత్తికి ఎలా సరిపోతుంది అనేది ఆచరణాత్మక వ్యత్యాసం. ఒక FPC యాంటెన్నా ప్లేస్‌మెంట్‌లో మరింత స్వేచ్ఛను అందిస్తుంది, అయితే PCB యాంటెన్నా దాని చుట్టూ సర్క్యూట్ బోర్డ్ రూపొందించబడినప్పుడు ఏకీకరణను సులభతరం చేస్తుంది.

ఉద్దేశించిన పరికరంలో పరీక్షించకుండానే ఏ రకం మెరుగైన వైర్‌లెస్ పనితీరుకు హామీ ఇవ్వదు.

1. ఇన్‌స్టాలేషన్ స్పేస్ మరియు మెకానికల్ డిజైన్

అందుబాటులో ఉన్న స్థలం తరచుగా అంచనా వేయడానికి మొదటి అంశం.

యాంటెన్నా యొక్క వంపు పరిమితులు, మౌంటు పరిస్థితులు మరియు విద్యుత్ అవసరాలు గౌరవించబడితే, FPC యాంటెన్నాను ఆవరణ గోడ వెంట లేదా ఇరుకైన అంతర్గత ప్రాంతంలో ఉంచవచ్చు. బ్యాటరీ, డిస్‌ప్లే మరియు మెయిన్‌బోర్డ్ అందుబాటులో ఉన్న స్థలంలో ఎక్కువ భాగాన్ని ఆక్రమించే పరికరాలలో ఇది ఉపయోగపడుతుంది.

PCB యాంటెన్నాకు సర్క్యూట్ బోర్డ్‌లో తగిన ప్రాంతం అవసరం. దీని లేఅవుట్ తప్పనిసరిగా రేడియేటింగ్ ఎలిమెంట్, గ్రౌండ్ ప్లేన్ మరియు ఇతర భాగాల నుండి క్లియరెన్స్‌ను పరిగణనలోకి తీసుకోవాలి.

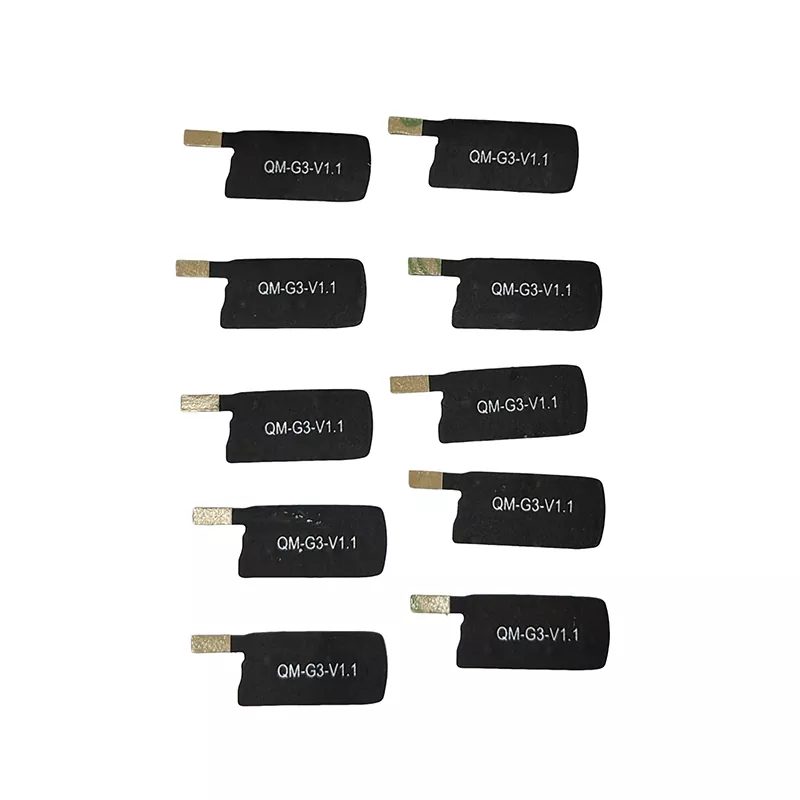

ఉదాహరణకు, గట్టిగా ప్యాక్ చేయబడిన అంతర్గత లేఅవుట్‌తో కూడిన టాబ్లెట్, రద్దీగా ఉండే ప్రాంతాల నుండి దూరంగా ఉంచగలిగే సౌకర్యవంతమైన యాంటెన్నాను మూల్యాంకనం చేయడం ద్వారా ప్రయోజనం పొందవచ్చు. కియాన్ము యొక్కఅల్ట్రా-సన్నని FPC టాబ్లెట్ యాంటెన్నాఈ రకమైన ఏకీకరణను అంచనా వేసేటప్పుడు సమీక్షించడానికి సంబంధిత ఉత్పత్తి.

తుది ఎంపిక యాంటెన్నా యొక్క కొలతలు మాత్రమే కాకుండా పూర్తి మెకానికల్ డిజైన్‌పై ఆధారపడి ఉండాలి.

2. RF పనితీరు మరియు సిగ్నల్ స్థిరత్వం

సౌకర్యవంతమైన యాంటెన్నా స్వయంచాలకంగా బలమైన రిసెప్షన్‌ను అందించదు మరియు PCB-ఇంటిగ్రేటెడ్ యాంటెన్నా తప్పనిసరిగా మరింత స్థిరంగా ఉండదు.

పనితీరు ఆపరేటింగ్ ఫ్రీక్వెన్సీ, యాంటెన్నా జ్యామితి, ఇంపెడెన్స్ మ్యాచింగ్, గ్రౌండ్ రిఫరెన్స్, ఎన్‌క్లోజర్ మెటీరియల్స్ మరియు పరిసర భాగాలపై ఆధారపడి ఉంటుంది. బ్యాటరీలు, మెటల్ బ్రాకెట్‌లు, డిస్‌ప్లేలు మరియు కేబుల్‌లు అన్నీ ఇన్‌స్టాల్ చేయబడిన యాంటెన్నాపై ప్రభావం చూపుతాయి.

యాంటెన్నాను ఎంచుకునే ముందు, ఇంజనీర్లు కింది పారామితులను నిర్ధారించాలి:

• ఆపరేటింగ్ ఫ్రీక్వెన్సీ మరియు అవసరమైన బ్యాండ్‌విడ్త్

• ఇంపెడెన్స్ మరియు VSWR

• లాభం మరియు రేడియేషన్ నమూనా

• గ్రౌండ్ ప్లేన్ మరియు యాంటెన్నా క్లియరెన్స్

• కనెక్టర్ మరియు ఫీడ్ కేబుల్ అవసరాలు

• పూర్తయిన ఎన్‌క్లోజర్‌లో పనితీరు

కాంపాక్ట్ వైర్‌లెస్ పరికరాల కోసం, యాంటెన్నాను అసలు ఇన్‌స్టాలేషన్ స్థానంలో పరీక్షించడం చాలా ముఖ్యం. స్వతంత్ర యాంటెన్నా నుండి పొందిన ఫలితాలు యాంటెన్నా తుది ఉత్పత్తికి సమీకరించబడిన తర్వాత దాని పనితీరును సూచించకపోవచ్చు.

3. తయారీ ఖర్చు మరియు అసెంబ్లీ

మొత్తం ఖర్చు యాంటెన్నా ధరపై కాకుండా పూర్తి పరికర రూపకల్పనపై ఆధారపడి ఉంటుంది.

PCB యాంటెన్నా ఇప్పటికే ఉన్న బోర్డ్ లేఅవుట్‌కు సరిపోయేటప్పుడు ప్రత్యేక భాగాలు మరియు అసెంబ్లీ దశలను తగ్గించవచ్చు. అయినప్పటికీ, డిజైన్‌కు PCB కొలతలు, రూటింగ్ లేదా కాంపోనెంట్ ప్లేస్‌మెంట్‌లో మార్పులు అవసరమైతే, ఆ మార్పులు అభివృద్ధి పనిని పెంచుతాయి.

FPC యాంటెన్నా ఒక ప్రత్యేక భాగం మరియు అదనపు ఫిక్సింగ్ పదార్థాలు, కేబుల్ లేదా కనెక్టర్ అవసరం కావచ్చు. అయితే ఇది ఒక ప్రధాన PCB లేదా ఎన్‌క్లోజర్ రీడిజైన్‌ను నివారించినప్పుడు మరింత ఆచరణాత్మకంగా ఉండవచ్చు.

OEM ప్రాజెక్ట్‌ల కోసం, కింది ఖర్చులను సరిపోల్చండి:

• యాంటెన్నా తయారీ

• PCB మరియు ఎన్‌క్లోజర్ సవరణలు

• కేబుల్స్, కనెక్టర్లు మరియు మౌంటు పదార్థాలు

• అసెంబ్లీ మరియు తనిఖీ

• ప్రోటోటైప్ టెస్టింగ్ మరియు RF ట్యూనింగ్

• ఉత్పత్తి పరిమాణం మరియు ఆశించిన డిమాండ్

రెండు సాంకేతికతలను వాటి ప్రాథమిక కాంపోనెంట్ ధరల ద్వారా అంచనా వేయడం కంటే ఒకే సాంకేతిక అవసరాల ఆధారంగా కొటేషన్లను అభ్యర్థించడం మరింత ఉపయోగకరమైన పోలికను అందిస్తుంది.

4. మీ అప్లికేషన్ కోసం ఏ యాంటెన్నా అనుకూలం?

తగిన డిజైన్ పరికరం యొక్క భౌతిక నిర్మాణం మరియు వైర్‌లెస్ అవసరాలపై ఆధారపడి ఉంటుంది.

ధరించగలిగే మరియు పోర్టబుల్ పరికరాలు:ఎన్‌క్లోజర్ వక్రంగా ఉన్నప్పుడు లేదా అంతర్గత లేఅవుట్ దృఢమైన యాంటెన్నా నిర్మాణం కోసం పరిమిత స్థలాన్ని వదిలివేసినప్పుడు FPC యాంటెన్నా మూల్యాంకనం చేయడం విలువైనదే కావచ్చు.

స్మార్ట్ హోమ్ మరియు IoT ఉత్పత్తులు:రెండు ఎంపికలు అనుకూలంగా ఉండవచ్చు. నిర్ణయం వైర్‌లెస్ ప్రమాణం, బోర్డు లేఅవుట్, ఎన్‌క్లోజర్ మరియు అసెంబ్లీ ప్రక్రియపై ఆధారపడి ఉంటుంది.

పారిశ్రామిక వైర్‌లెస్ పరికరాలు:బోర్డు లేఅవుట్ స్థిరంగా ఉన్నప్పుడు మరియు తగినంత క్లియరెన్స్ అందుబాటులో ఉన్నప్పుడు PCB యాంటెన్నా బాగా పని చేస్తుంది. మౌంటు స్థలం పరిమితం చేయబడినప్పుడు FPC యాంటెన్నా ఉపయోగకరంగా ఉండవచ్చు.

టాబ్లెట్ మరియు హ్యాండ్‌హెల్డ్ టెర్మినల్స్:సౌకర్యవంతమైన యాంటెన్నా అదనపు స్థాన ఎంపికలను అందిస్తుంది, ప్రత్యేకించి అంతర్గత నిర్మాణం రద్దీగా ఉన్నప్పుడు. చివరి ఎంపికకు ఇప్పటికీ RF ధ్రువీకరణ అవసరం.

కియాన్ము యొక్కఉత్పత్తి పరిధివిభిన్న వైర్‌లెస్ అనువర్తనాల కోసం అంతర్గత మరియు బాహ్య యాంటెన్నా వర్గాలను కలిగి ఉంటుంది. పరికరం డ్రాయింగ్‌లతో పాటు అందుబాటులో ఉన్న ఉత్పత్తి నిర్మాణాలను సమీక్షించడం సరైన ఎంపికలను తగ్గించడంలో సహాయపడుతుంది.

5. కస్టమ్ యాంటెన్నా కోసం ఏ సమాచారం అవసరం?

కొటేషన్ లేదా ప్రోటోటైప్‌ను అభ్యర్థించడానికి ముందు, ఉద్దేశించిన అప్లికేషన్ యొక్క ముఖ్య వివరాలను సిద్ధం చేయండి:

1. ఫ్రీక్వెన్సీ బ్యాండ్:అవసరమైన ఆపరేటింగ్ ఫ్రీక్వెన్సీలు మరియు వైర్‌లెస్ ప్రమాణాలను పేర్కొనండి.

2. అందుబాటులో ఉన్న కొలతలు:గరిష్ట యాంటెన్నా పరిమాణం మరియు అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ ప్రాంతాన్ని అందించండి.

3. పరికర నిర్మాణం:PCB డ్రాయింగ్‌లు, ఎన్‌క్లోజర్ కొలతలు మరియు సమీపంలోని మెటల్ భాగాలు లేదా బ్యాటరీల స్థానాలను షేర్ చేయండి.

4. RF అవసరాలు:లక్ష్య అవరోధం, బ్యాండ్‌విడ్త్, VSWR, లాభం మరియు ఇతర వర్తించే పనితీరు ప్రమాణాలను గుర్తించండి.

5. కనెక్షన్ పద్ధతి:డిజైన్‌కు డైరెక్ట్ PCB కనెక్షన్, కోక్సియల్ కేబుల్, IPEX కనెక్టర్ లేదా మరొక ఇంటర్‌ఫేస్ అవసరమా అని నిర్ధారించండి.

6. పరీక్ష అవసరాలు:ఏదైనా అవసరమైన RF కొలతలు లేదా ఉత్పత్తి-స్థాయి ధ్రువీకరణను పేర్కొనండి.

7. ఉత్పత్తి ప్రణాళిక:ప్రోటోటైప్ పరిమాణం, ఆశించిన ఆర్డర్ వాల్యూమ్ మరియు డెవలప్‌మెంట్ షెడ్యూల్‌ను అందించండి.

ఈ వివరాలు ప్రాజెక్ట్ కోసం FPC యాంటెన్నా, PCB యాంటెన్నా లేదా మరొక అంతర్నిర్మిత యాంటెన్నా నిర్మాణం సముచితంగా ఉందో లేదో నిర్ణయించడంలో సహాయపడతాయి.

తరచుగా అడిగే ప్రశ్నలు

PCB యాంటెన్నా కంటే FPC యాంటెన్నా మంచిదా?

ప్రతి అప్లికేషన్‌లో లేదు. FPC యాంటెన్నాలు ఫిజికల్ ప్లేస్‌మెంట్‌లో ఎక్కువ సౌలభ్యాన్ని అందిస్తాయి, అయితే బోర్డ్ లేఅవుట్ తగినంత స్థలాన్ని అందించినప్పుడు PCB యాంటెన్నాలు ఏకీకరణను సులభతరం చేస్తాయి. సరైన ఎంపిక పరికరం నిర్మాణం మరియు RF అవసరాలపై ఆధారపడి ఉంటుంది.

FPC మరియు PCB యాంటెనాలు Wi-Fi మరియు బ్లూటూత్‌కు మద్దతు ఇవ్వగలవా?

అవును. రెండూ 2.4 GHz ఉత్పత్తులతో సహా Wi-Fi మరియు బ్లూటూత్ అప్లికేషన్‌ల కోసం రూపొందించబడతాయి. అనుకూలత యాంటెన్నా డిజైన్, బ్యాండ్‌విడ్త్, మ్యాచింగ్ మరియు ఇన్‌స్టాలేషన్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

PCB యాంటెన్నా ఎల్లప్పుడూ తక్కువ ఖర్చుతో ఉంటుందా?

లేదు. PCB యాంటెన్నా ప్రత్యేక భాగాలు మరియు అసెంబ్లీ పనిని తగ్గించవచ్చు, కానీ PCB పునఃరూపకల్పనలు అభివృద్ధి ఖర్చులను జోడించగలవు. మెయిన్‌బోర్డ్ లేదా ఎన్‌క్లోజర్‌కు పెద్ద మార్పులను నివారించినప్పుడు FPC యాంటెన్నా మరింత పొదుపుగా ఉండవచ్చు.

అంతర్నిర్మిత యాంటెన్నా పనితీరును ఏది ప్రభావితం చేస్తుంది?

ఆపరేటింగ్ ఫ్రీక్వెన్సీ, యాంటెన్నా జ్యామితి, గ్రౌండ్ ప్లేన్, ఇంపెడెన్స్ మ్యాచింగ్, ఎన్‌క్లోజర్ మెటీరియల్స్ మరియు సమీపంలోని భాగాలు అన్నీ పనితీరును ప్రభావితం చేస్తాయి. పూర్తయిన పరికరంలో పరీక్షించడం అవసరం.

Qianmu అనుకూలీకరించిన FPC యాంటెన్నాను అందించగలదా?

Qianmu యొక్క FPC యాంటెన్నా పేజీ కొలతలు, ఫ్రీక్వెన్సీ, కనెక్టర్‌లు, కేబుల్‌లు మరియు ఇన్‌స్టాలేషన్ పద్ధతులతో సహా అందుబాటులో ఉన్న అనుకూలీకరణ ఎంపికలను వివరిస్తుంది. ప్రాజెక్ట్ యొక్క RF మరియు మెకానికల్ అవసరాలకు వ్యతిరేకంగా తుది నిర్దేశాలు నిర్ధారించబడాలి.

FPC మరియు PCB యాంటెన్నాల మధ్య ఎంచుకోవడం

FPC యాంటెన్నా మరియు PCB యాంటెన్నా మధ్య నిర్ణయం పరికరం లేఅవుట్, ఆపరేటింగ్ ఫ్రీక్వెన్సీ మరియు అవసరమైన వైర్‌లెస్ పనితీరుతో ప్రారంభం కావాలి. ఇన్‌స్టాలేషన్ సౌలభ్యం, అసెంబ్లీ దశలు మరియు మొత్తం అభివృద్ధి వ్యయాన్ని కలిపి అంచనా వేయాలి.

కాంపాక్ట్ ఎలక్ట్రానిక్ ఉత్పత్తుల కోసం, యాంటెన్నా పొజిషన్‌ను ముందుగానే నిర్ధారించడం మరియు దాని ఉద్దేశించిన ఎన్‌క్లోజర్‌లో డిజైన్‌ను పరీక్షించడం వలన అభివృద్ధిలో తర్వాత నివారించదగిన మార్పులను తగ్గించవచ్చు.

తగిన ఎంపికను అంచనా వేయడానికి, మీ పరికర అవసరాలతో పాటు Qianmu యొక్క FPC యాంటెన్నా సొల్యూషన్‌లు మరియు ఇతర అంతర్నిర్మిత యాంటెన్నా ఎంపికలను సమీక్షించండి.
