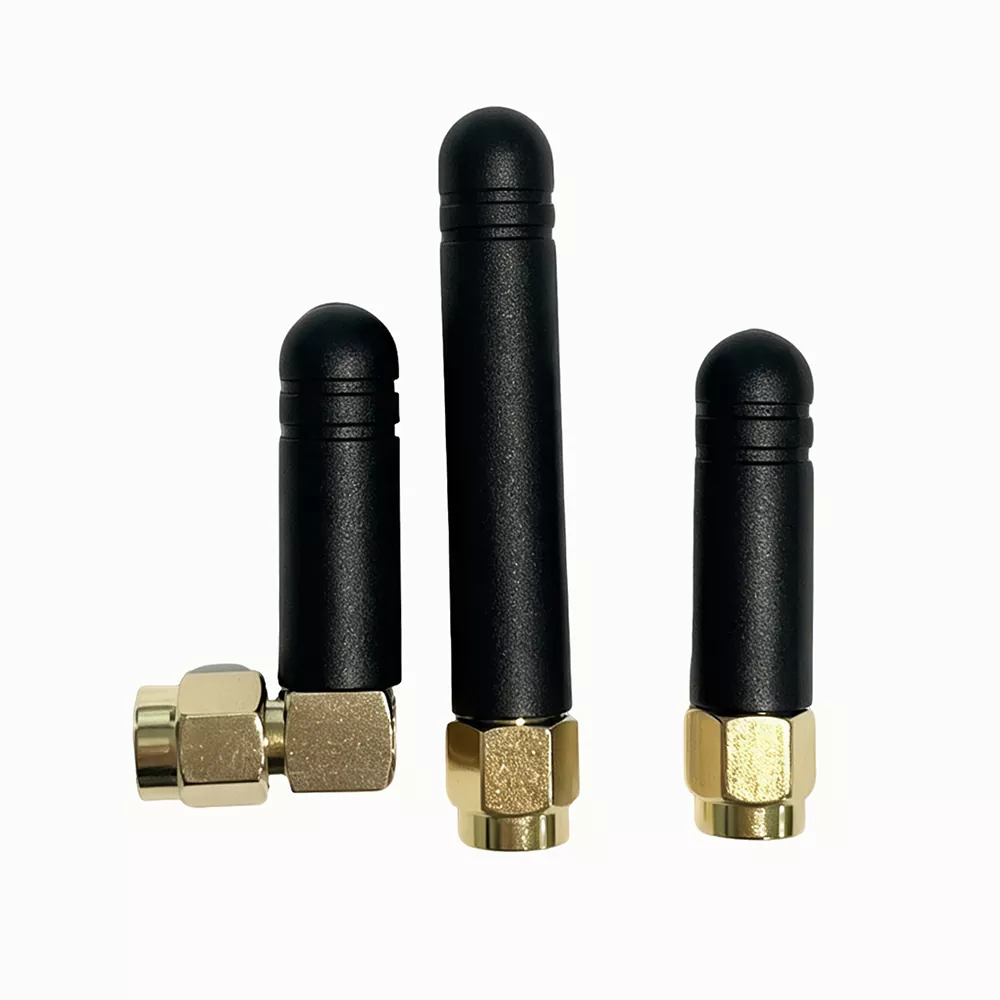

లోరా యాంటెన్నా

LoRa యాంటెన్నా అనేది 433MHz మరియు 868–920MHz పారిశ్రామిక IoT RF ఎక్స్‌టర్నల్ రాడ్ యాంటెన్నా, ఇది దీర్ఘ-శ్రేణి స్ప్రెడ్ స్పెక్ట్రమ్ కమ్యూనికేషన్ కోసం రూపొందించబడింది.

Qianmu కమ్యూనికేషన్ ద్వారా అభివృద్ధి చేయబడింది, ఈ యాంటెన్నా స్ప్లిట్ బాహ్య రాడ్ నిర్మాణాన్ని అవలంబిస్తుంది, ఇది పరికర హౌసింగ్‌లు, స్తంభాలు మరియు పెట్టెలపై ఫ్లెక్సిబుల్‌గా ఇన్‌స్టాల్ చేయబడుతుంది, మెటల్ షెల్‌లు, గోడలు మరియు మెయిన్‌బోర్డ్‌ల వల్ల సిగ్నల్ షీల్డింగ్ నష్టాన్ని తగ్గిస్తుంది.

ఇది 433MHz తక్కువ బ్యాండ్ మరియు గ్లోబల్ 868–920MHz ISM బ్యాండ్‌ను ఖచ్చితంగా కవర్ చేస్తూ ఒక-ముక్క అచ్చు వేయబడిన స్వచ్ఛమైన రాగి ఓసిలేటర్ మరియు వాతావరణ-నిరోధక PVC హౌసింగ్‌ను ఉపయోగిస్తుంది.

స్థిరమైన బ్యాచ్ పనితీరుతో, LoRa యాంటెన్నా సుదూర తక్కువ-శక్తి IoT నెట్‌వర్కింగ్ ప్రాజెక్ట్‌లకు అనుకూలంగా ఉంటుంది.

పని సూత్రం

Qianmu కమ్యూనికేషన్ 433/868–920MHz LoRa యాంటెన్నా సుదూర సిగ్నల్ ట్రాన్స్‌మిషన్ మరియు రిసెప్షన్‌ను సాధించడానికి ఓమ్నిడైరెక్షనల్ RF రేడియేషన్‌తో కలిపి సెగ్మెంటెడ్ రెసొనెంట్ ఓసిలేటర్ డిజైన్‌ను ఉపయోగిస్తుంది.

అంతర్గత నిర్మాణంలో RF కనెక్టర్, ఇంపెడెన్స్ మ్యాచింగ్ ఓసిలేటర్, ఐసోలేషన్ షీల్డింగ్ లేయర్ మరియు వాటర్ ప్రూఫ్ ప్రొటెక్టివ్ హౌసింగ్ ఉన్నాయి. వెక్టార్ నెట్‌వర్క్ ఎనలైజర్‌ని ఉపయోగించి కంపెనీ యొక్క RF ప్రయోగశాల ద్వారా అన్ని పనితీరు పారామితులు పరీక్షించబడతాయి.

1. డ్యూయల్-బ్యాండ్ సెగ్మెంటెడ్ రెసొనెన్స్ డిజైన్

యాంటెన్నా 433MHz తక్కువ-ఫ్రీక్వెన్సీ బ్యాండ్ మరియు 868–920MHz ISM బ్యాండ్ కోసం స్వతంత్రంగా సరిపోలిన రెండు ఓసిలేటర్‌లను అనుసంధానిస్తుంది. కొలవబడిన పూర్తి-బ్యాండ్ VSWR ≤1.3, రెండు ఫ్రీక్వెన్సీ పరిధులలో స్థిరమైన ప్రతిధ్వనిని నిర్ధారిస్తుంది.

ఒక యాంటెన్నా ప్రత్యేక జాబితా అవసరం లేకుండా రెండు ప్రధాన స్రవంతి LoRa కమ్యూనికేషన్ బ్యాండ్‌లకు మద్దతు ఇస్తుంది.

2. 360° ఓమ్నిడైరెక్షనల్ రేడియేషన్ డిజైన్

సిమెట్రిక్ రాడ్-ఆకారపు ఓసిలేటర్ నిర్మాణం ≤1dB హెచ్చుతగ్గులతో ఏకరీతి సమాంతర రేడియేషన్‌ను అందిస్తుంది మరియు సిగ్నల్ బ్లైండ్ స్పాట్‌లను తగ్గిస్తుంది.

అదే ప్రసార శక్తి కింద, బహిరంగ ప్రదేశంలో కొలవబడిన ప్రసార దూరం పరికరం అంతర్నిర్మిత యాంటెన్నా కంటే 2.8 రెట్లు ఎక్కువ, సిగ్నల్ అసమతుల్యత లేకుండా బహుళ-దిశాత్మక పరికర నెట్‌వర్కింగ్‌కు మద్దతు ఇస్తుంది.

3. మెటల్ షీల్డింగ్ మరియు వ్యతిరేక జోక్యం నిర్మాణం

గేట్‌వే మెయిన్‌బోర్డ్‌లు, పారిశ్రామిక మోటార్లు మరియు విద్యుత్ సరఫరా కేబుల్‌ల నుండి విద్యుదయస్కాంత జోక్యాన్ని తగ్గించడానికి రాగి షీల్డింగ్ రింగ్‌లు యాంటెన్నా బేస్‌లో విలీనం చేయబడ్డాయి.

కర్మాగారాలు మరియు సబ్‌స్టేషన్‌ల వంటి బలమైన జోక్య వాతావరణంలో, కొలవబడిన డేటా ప్యాకెట్ నష్టం 65% తగ్గింది, స్థిరమైన IoT డేటా ట్రాన్స్‌మిషన్‌ను నిర్ధారిస్తుంది.

4. బాహ్య వాతావరణ-నిరోధక నిర్మాణం

యాంటెన్నా మూసివున్న రబ్బరు రబ్బరు పట్టీలతో మందమైన PVC జలనిరోధిత గృహాన్ని స్వీకరించింది. ఇది -40°C నుండి +70°C వరకు 72-గంటల చక్రీయ వృద్ధాప్య పరీక్షలు మరియు వర్షపు నీటి నిరోధక పరీక్షలను ఆమోదించింది.

ఓసిలేటర్ ఆక్సీకరణం నుండి రక్షించబడింది, ≤±2MHz లోపల ఫ్రీక్వెన్సీ విచలనం, స్థిరమైన బాహ్య పనితీరును నిర్వహిస్తుంది.

5. 50Ω స్టాండర్డ్ ఇంపెడెన్స్ మ్యాచింగ్

యాంటెన్నా ఖచ్చితమైన ఫ్యాక్టరీ ఇంపెడెన్స్ సర్దుబాటును ఉపయోగిస్తుంది మరియు LoRa పరికరాల కోసం ప్రామాణిక RF ఇంటర్‌ఫేస్‌లకు మద్దతు ఇస్తుంది.

ఇది ఇంపెడెన్స్ అసమతుల్యత వలన ఏర్పడే సిగ్నల్ రిఫ్లెక్షన్‌ను తగ్గిస్తుంది, పరికర ప్రసార శక్తిని 12% తగ్గిస్తుంది మరియు టెర్మినల్ బ్యాటరీ జీవితాన్ని పొడిగిస్తుంది.

సహాయక పరికరాలతో అనుకూలమైనది

ఈ LoRa యాంటెన్నా బలమైన RF అనుకూలతను కలిగి ఉంది మరియు అడాప్టర్ ఉపకరణాలు లేకుండా చాలా తక్కువ-పవర్ iot కమ్యూనికేషన్ టెర్మినల్‌లకు నేరుగా కనెక్ట్ చేయబడుతుంది

1. LoRa కమ్యూనికేషన్ హోస్ట్: 433MHz LoRa గేట్‌వే, 868/915MHz ఇండస్ట్రియల్ LoRa కాన్సంట్రేటర్, అవుట్‌డోర్ LoRa అక్విజిషన్ బేస్ స్టేషన్, వైర్‌లెస్ డేటా ట్రాన్స్‌మిషన్ రేడియో

2. స్మార్ట్ సెన్సింగ్ టెర్మినల్స్: నేల ఉష్ణోగ్రత మరియు తేమ సెన్సార్, నీటి నాణ్యత పర్యవేక్షణ ప్రోబ్, గ్యాస్/ఫైర్ స్మోక్ అలారం, ద్రవ స్థాయి ఒత్తిడి కలెక్టర్

3. ఇండస్ట్రియల్ ఇంటర్నెట్ ఆఫ్ థింగ్స్ (iot) పరికరాలు: వర్క్‌షాప్ డేటా అక్విజిషన్ టెర్మినల్, ప్రొడక్షన్ లైన్ వైర్‌లెస్ కాన్బన్, వేర్‌హౌస్ గూడ్స్ లొకేషన్ ట్యాగ్ హోస్ట్

4. స్మార్ట్ సిటీ ఉపకరణాలు: వీధి దీపం సింగిల్-లాంప్ కంట్రోలర్, పార్కింగ్ మాగ్నెటిక్ డిటెక్టర్, మ్యాన్‌హోల్ కవర్ స్టేటస్ మానిటర్, అవుట్‌డోర్ సెక్యూరిటీ అలారం హోస్ట్

5. Rf అనుబంధ భాగాలు: RF ఫీడర్లు, సిగ్నల్ పవర్ డివైడర్లు, RF రిలే యాంప్లిఫికేషన్ మాడ్యూల్స్

ప్రామాణిక సాంకేతిక లక్షణాలు

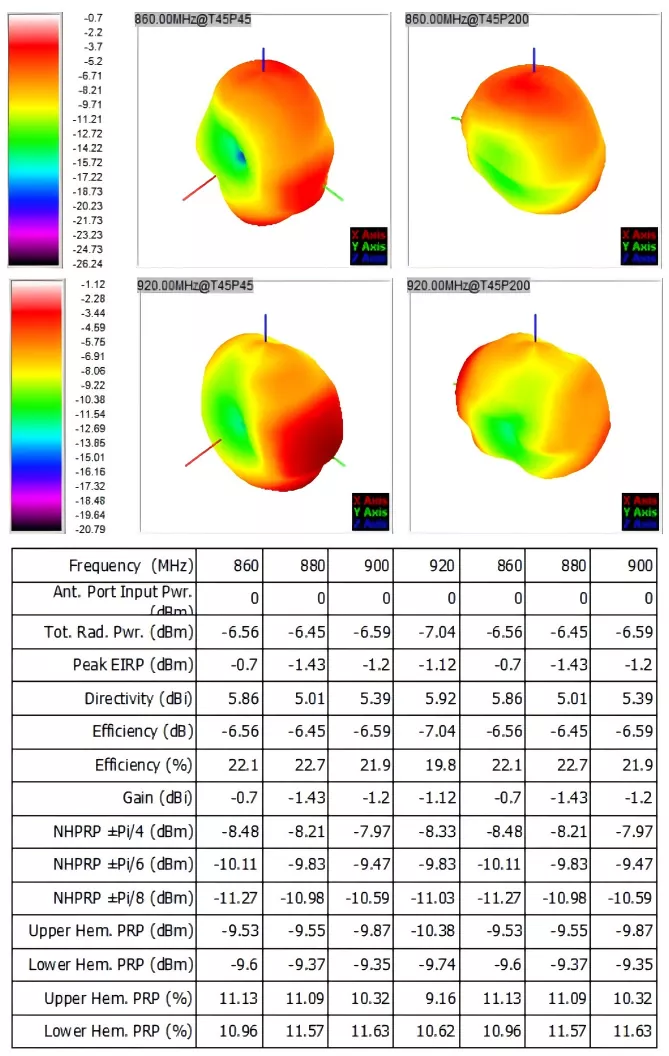

అన్ని పారామీటర్‌లు అంతర్గత RF అనెకోయిక్ ఛాంబర్ పరీక్షల ఫలితాలు. LoRa యాంటెన్నాల యొక్క ప్రతి బ్యాచ్ ఒక పేపర్ ఫ్యాక్టరీ టెస్ట్ షీట్‌తో వస్తుంది, ఇది ప్రాజెక్ట్ అంగీకారం, ఎగుమతి కస్టమ్స్ డిక్లరేషన్, పార్టీ A అర్హత ధృవీకరణ కోసం ఉపయోగించవచ్చు:

కొనుగోలు గైడ్

చాలా మంది IoT కొనుగోలుదారులు మరియు R&D ఇంజనీర్లు ప్రధానంగా ధర ఆధారంగా మోడల్‌లను ఎంచుకుంటారు, దీని ఫలితంగా తగినంత ప్రసార దూరం, అవుట్‌డోర్ డ్యామేజ్, ప్రాజెక్ట్ రీవర్క్ మరియు తర్వాత ఖర్చులు పెరగవచ్చు.

Qianmu కమ్యూనికేషన్ LoRa యాంటెన్నాను కొనుగోలు చేసేటప్పుడు, మోడల్‌ను నాలుగు ముఖ్య కారకాల ప్రకారం ఎంచుకోవచ్చు:

1. ఫ్రీక్వెన్సీ బ్యాండ్ అవసరాల ప్రకారం ఎంచుకోండి

యూరోపియన్ ఎగుమతులు మరియు దేశీయ మునిసిపల్ ప్రాజెక్ట్‌ల కోసం, 868MHz బ్యాండ్‌కు ప్రాధాన్యత ఇవ్వబడుతుంది. 433MHz బ్యాండ్ దేశీయ వ్యవసాయ భూముల అనువర్తనాలకు మరియు పారిశ్రామిక 433MHz సెన్సార్ పరికరాలకు అనుకూలంగా ఉంటుంది.

బహుళ-బ్యాండ్ హైబ్రిడ్ నెట్‌వర్కింగ్ ప్రాజెక్ట్‌ల కోసం, ఒక యాంటెన్నాతో విభిన్న పరికరాలకు మద్దతు ఇవ్వడానికి 433/868–920MHz డ్యూయల్-బ్యాండ్ LoRa బాహ్య యాంటెన్నాలను ఎంచుకోండి.

2. ఆపరేటింగ్ ఎన్విరాన్మెంట్ ప్రకారం ఎంచుకోండి

ఇండోర్ పొడి గదులు మరియు కార్యాలయాల కోసం, అప్లికేషన్ పరిస్థితులకు అనుగుణంగా ప్రామాణిక నమూనాలను ఎంచుకోవచ్చు.

బహిరంగ వ్యవసాయ భూములు, మునిసిపల్ వీధి దీపాలు మరియు తీరప్రాంత అధిక తేమ లేదా అధిక ఉప్పు వాతావరణాల కోసం, నీటి ప్రవేశాన్ని మరియు వైఫల్యాన్ని నిరోధించడానికి IP65 జలనిరోధిత మరియు వాతావరణ-నిరోధక నమూనాలను ఎంచుకోండి.

ఉత్తర ప్రాంతాలలో ఉప-సున్నా ఉష్ణోగ్రతలు ఉన్న ప్రాంతాల కోసం, ఉత్పత్తి ≥-40°C యొక్క తక్కువ-ఉష్ణోగ్రత ఆపరేషన్‌కు మద్దతు ఇస్తుందని నిర్ధారించండి.

3. ట్రాన్స్మిషన్ దూర అవసరాల ప్రకారం ఎంచుకోండి

తక్కువ-దూర ఇండోర్ పరికరాల కోసం, తక్కువ-లాభం కలిగిన యాంటెన్నాలను ఎంచుకోవచ్చు.

అనేక కిలోమీటర్ల పరిధిలో ఉన్న వ్యవసాయ భూములు మరియు ఉద్యానవనాలలో బహిరంగ పర్యవేక్షణ అనువర్తనాల కోసం, గేట్‌వే పెట్టుబడిని తగ్గించడానికి అధిక-లాభం కలిగిన డ్యూయల్-బ్యాండ్ యాంటెన్నాలను ఉపయోగించాలి.

4. ప్రాజెక్ట్ అవసరాల ప్రకారం ఎంచుకోండి

ప్రయోగశాల పరీక్ష మరియు స్వల్పకాలిక ప్రాజెక్టుల కోసం, ప్రామాణిక నమూనాల చిన్న పరిమాణంలో కొనుగోలు చేయవచ్చు.

స్మార్ట్ సిటీలు మరియు స్మార్ట్ వ్యవసాయం వంటి దీర్ఘకాలిక భారీ-స్థాయి ప్రాజెక్ట్‌ల కోసం, స్థిరమైన పరికరాల రూపాన్ని నిర్వహించడానికి మరియు దీర్ఘకాలిక ఆపరేషన్ మరియు నిర్వహణ ఖర్చులను తగ్గించడానికి స్క్రీన్-ప్రింటెడ్ లోగోలు మరియు అంకితమైన ఇంటర్‌ఫేస్‌లతో బల్క్ అనుకూలీకరణను ఎంచుకోవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ LoRa బాహ్య యాంటెన్నా 433MHz మరియు 915MHz ఫ్రీక్వెన్సీ బ్యాండ్‌లకు ఒకేసారి మద్దతు ఇస్తుందా?

A1: Qianmu కమ్యూనికేషన్ యొక్క LoRa బాహ్య యాంటెన్నా 430-440MHz, 860-930MHz పూర్తి పరిధిని కవర్ చేస్తుంది మరియు 433MHz, 868MHz మరియు 915MHz యొక్క ప్రధాన స్రవంతి ISM బ్యాండ్‌లతో సంపూర్ణంగా అనుకూలంగా ఉంటుంది. ఒకే యాంటెన్నా వివిధ ప్రాంతాలలో LoRa పరికరాలకు అనుగుణంగా ఉంటుంది.

Q2: యాంటెన్నా ఇంటర్‌ఫేస్, హౌసింగ్ లోగో మరియు ఎగుమతి ప్యాకేజింగ్‌ను అనుకూలీకరించవచ్చా?

A2: పూర్తిగా అనుకూలీకరించదగినది. మూలాధార కర్మాగారం వలె, మేము డిమాండ్‌పై SMA/BNC/N/IPEX వంటి వివిధ రకాల RF ఇంటర్‌ఫేస్‌లను భర్తీ చేయవచ్చు, షెల్‌పై కస్టమర్ బ్రాండ్ లోగో యొక్క సిల్క్-స్క్రీన్ ప్రింటింగ్‌కు మద్దతు, కస్టమ్ న్యూట్రల్ ఇంగ్లీష్ ఎగుమతి రంగు పెట్టె మరియు OEM/ODM కస్టమ్ ఆర్డర్‌ల కోసం కనీస ఆర్డర్ పరిమాణాన్ని సరళంగా చర్చించవచ్చు.

Q3: LoRa బాహ్య యాంటెన్నా యొక్క వాస్తవ ప్రసార దూరాన్ని మేము ఎలా నిర్ధారించగలము? మేము కొలిచిన డేటాను అందించగలమా?

A3: అవును. LoRa బాహ్య యాంటెన్నాల యొక్క ప్రతి బ్యాచ్ రేడియో ఫ్రీక్వెన్సీ అనెకోయిక్ ఛాంబర్ పరీక్ష నివేదికతో వస్తుంది.
