NFC యాంటెన్నా

NFC-ఇంటిగ్రేటెడ్ సాఫ్ట్ యాంటెన్నా అంటే ఏమిటి? యాక్టివ్ యాంటెన్నా అంటే ఏమిటి?

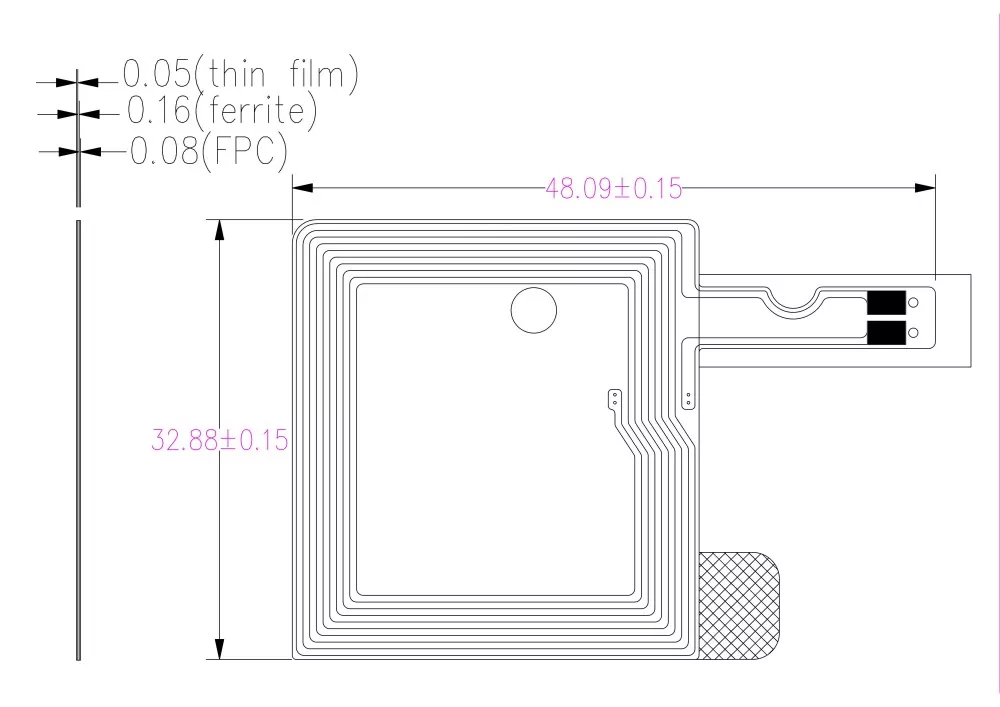

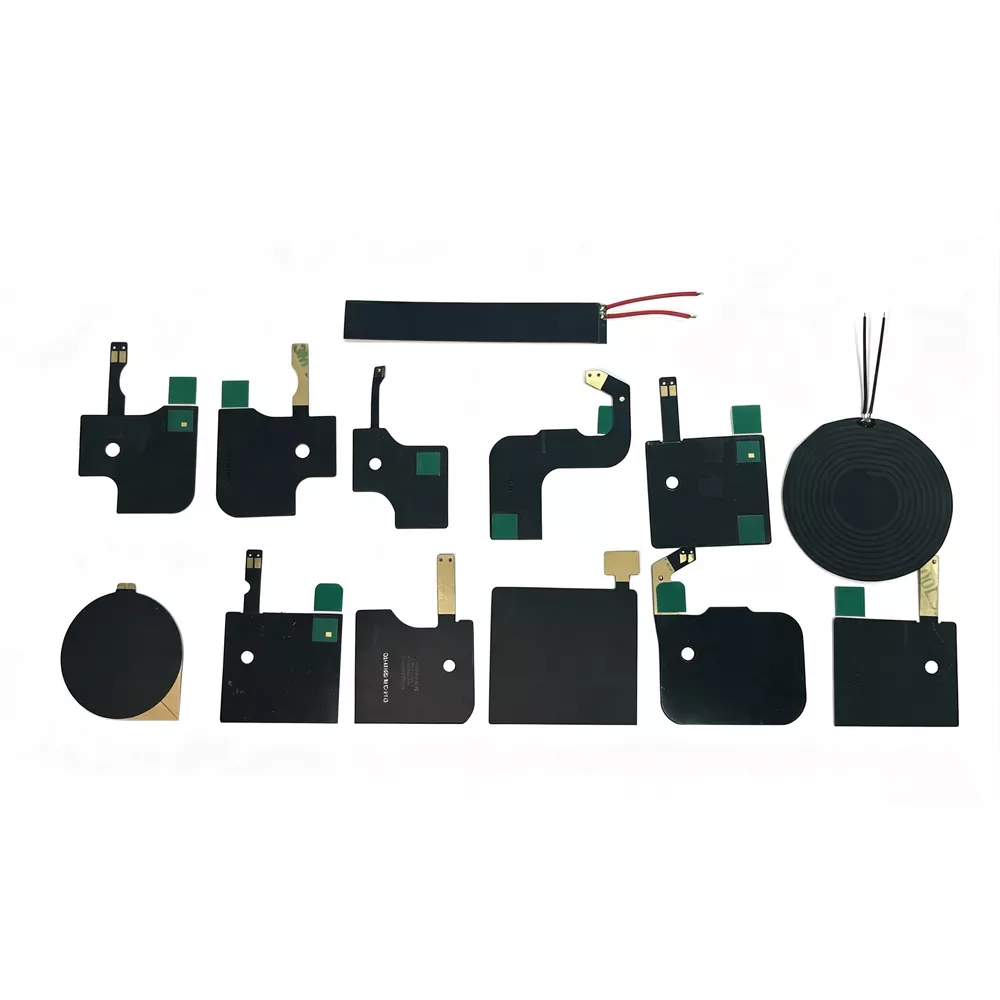

1.1 NFC అంతర్నిర్మిత సాఫ్ట్ యాంటెన్నా (FPC ఫ్లెక్సిబుల్ యాంటెన్నా)

NFC అంతర్నిర్మిత ఫ్లెక్సిబుల్ యాంటెన్నా (NFC ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్ యాంటెన్నా) అనేది ఒక ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్ బోర్డ్ (FPC) సబ్‌స్ట్రేట్‌పై తయారు చేయబడిన ఒక రకమైన NFC యాంటెన్నా మరియు 13.56 MHz ఫ్రీక్వెన్సీ బ్యాండ్‌లో పనిచేసేలా రూపొందించబడింది. ఇది విద్యుద్విశ్లేషణ రాగిని వాహక కాయిల్ మెటీరియల్‌గా ఉపయోగిస్తుంది మరియు నిర్దిష్ట మలుపులు మరియు రేఖాగణిత నిర్మాణాలతో అనుకూలీకరించిన కాయిల్ నమూనాలను రూపొందించడానికి ఖచ్చితమైన ఎచింగ్ ప్రక్రియను అవలంబిస్తుంది. ఐసోలేషన్ లేయర్‌గా ఫెర్రైట్ మాగ్నెటిక్ ఫిల్మ్‌తో కలిపి, ఈ ఫ్లెక్సిబుల్ యాంటెన్నాను 3M అంటుకునే లేదా పీల్-ఆఫ్ మౌంటు సొల్యూషన్స్ ద్వారా ఎలక్ట్రానిక్ పరికరాలలో సులభంగా విలీనం చేయవచ్చు.

ప్రధాన భాగాలు:

- FPC సబ్‌స్ట్రేట్:0.14-0.27 మిమీ వరకు మందంతో తేలికైన మరియు వంగగలిగే లక్షణాలను అందించే సౌకర్యవంతమైన సర్క్యూట్ బోర్డ్ పదార్థం.

- రాగి కాయిల్:ఎలెక్ట్రోలైటిక్ కాపర్ ఎచింగ్ ద్వారా తయారు చేయబడిన, కాయిల్ నిర్మాణం యాంటెన్నా ఇండక్టెన్స్ మరియు రెసొనెన్స్ ఫ్రీక్వెన్సీ పనితీరును నిర్ణయిస్తుంది.

- ఫెర్రైట్ పొర:అధిక-పారగమ్యత కలిగిన అయస్కాంత పదార్థం లోహ జోక్యాన్ని తగ్గిస్తుంది, మాగ్నెటిక్ ఫీల్డ్ ఐసోలేషన్‌ను మెరుగుపరుస్తుంది మరియు సిగ్నల్ ట్రాన్స్‌మిషన్ దిశను పెంచుతుంది.

- అంటుకునే పొర:విశ్వసనీయ బంధం బలం మరియు అద్భుతమైన అధిక-ఉష్ణోగ్రత నిరోధకతను అందిస్తూ, అసలైన 3M అంటుకునే పదార్థాలను ఉపయోగిస్తుంది.

- కనెక్షన్ పద్ధతులు:IPEX టెర్మినల్స్, టంకం హెడ్‌లు, స్ప్రింగ్ కాంటాక్ట్‌లు మరియు ఇతర అనుకూలీకరించిన ఇంటర్‌ఫేస్‌లతో సహా వివిధ కనెక్షన్ ఎంపికలకు మద్దతు ఇస్తుంది.

1.2 NFC యాక్టివ్ యాంటెన్నా

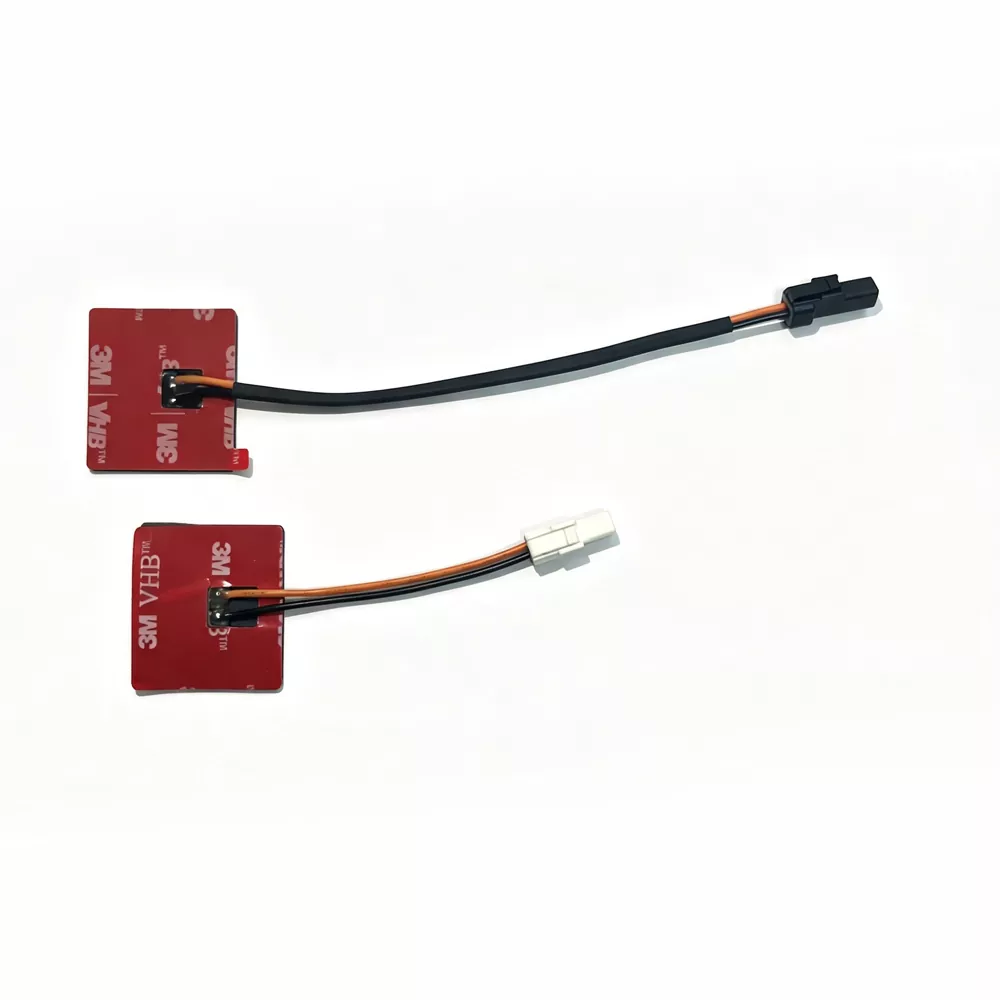

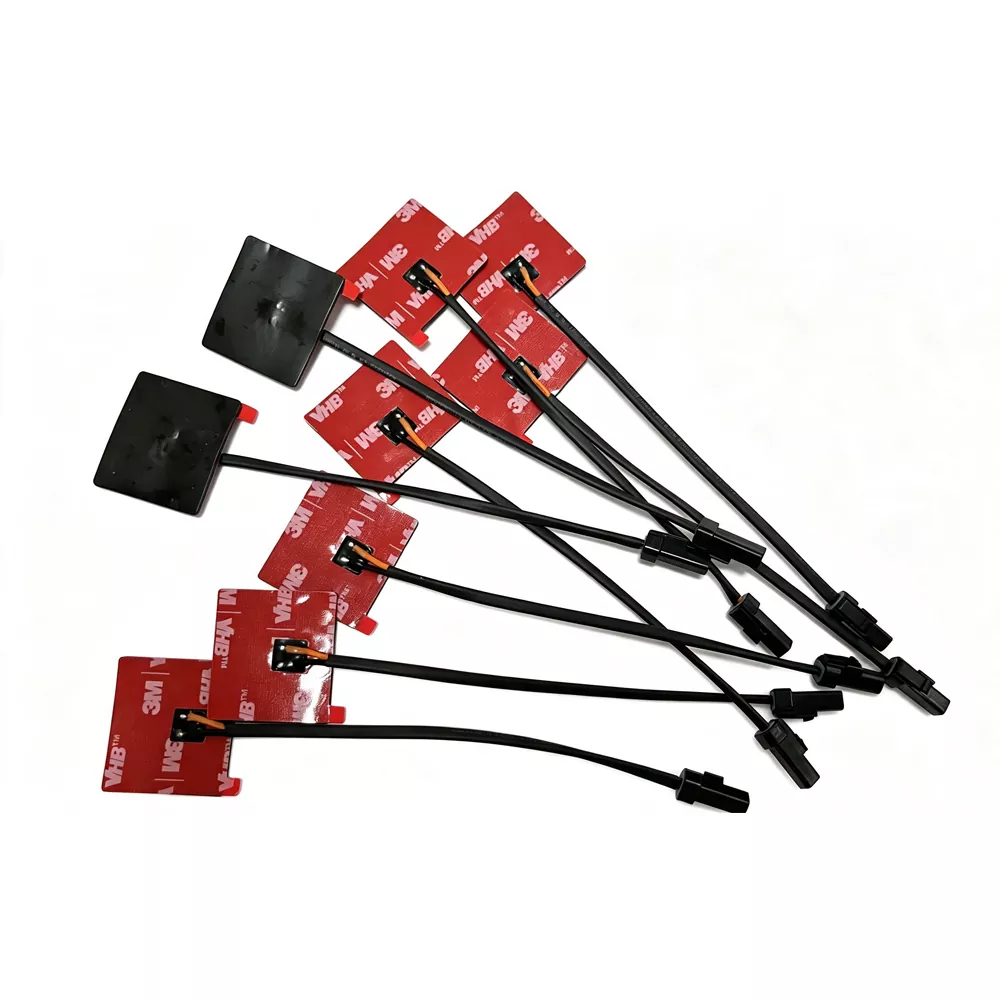

యాక్టివ్ NFC యాంటెన్నా అనేది యాంటెన్నా సిస్టమ్‌ను సూచిస్తుంది, ఇది సంప్రదాయ NFC యాంటెన్నా ఆధారంగా, యాక్టివ్ కాంటాక్ట్‌లెస్ ఫ్రంటెండ్ లేదా సిగ్నల్ యాంప్లిఫికేషన్/డ్రైవింగ్ సర్క్యూట్‌ని అనుసంధానిస్తుంది.

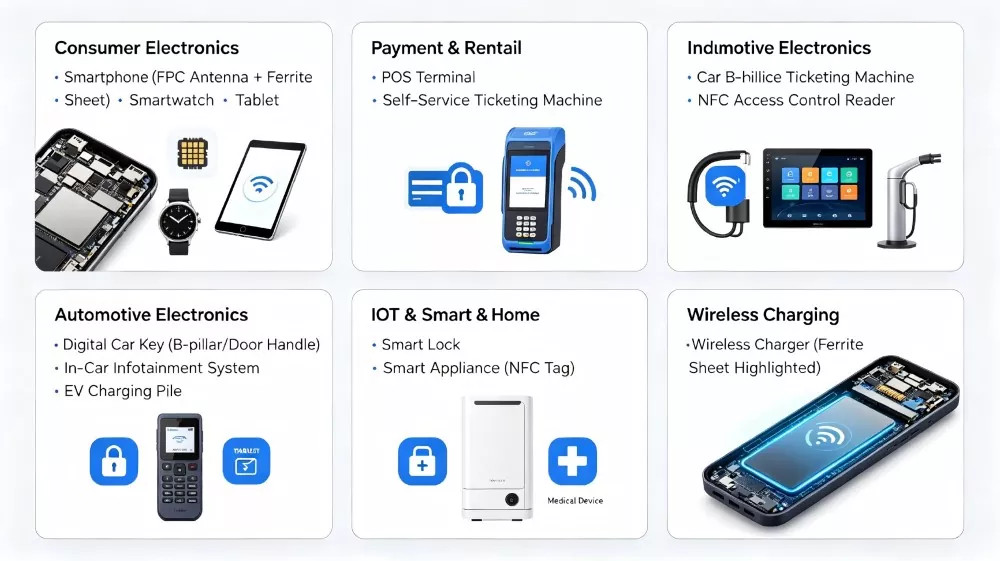

వర్తించే పరికరాలు

Qianmu కమ్యూనికేషన్ యొక్క NFC యాంటెన్నాను ఎందుకు ఎంచుకోవాలి?

1. అల్ట్రా-సన్నని, ఫ్లెక్సిబుల్ డిజైన్ - 0.14–0.27mm కంటే తక్కువ మందం, అల్ట్రా-సన్నని పరికరాలు మరియు సౌకర్యవంతమైన ఇన్‌స్టాలేషన్ అవసరాలకు ఖచ్చితంగా సరిపోతుంది.

2. ఫెర్రైట్ ఐసోలేషన్ లేయర్ - స్టాండర్డ్ ఫెర్రైట్ చేర్చబడింది, మెటాలిక్ ఎన్విరాన్‌మెంట్‌ల నుండి జోక్యం చేసుకోకుండా ప్రభావవంతంగా కాపాడుతుంది.

3. బహుళ ఇన్‌స్టాలేషన్ పద్ధతులు - 3M అంటుకునే బ్యాకింగ్ (తొలగించగల అంటుకునేవి), IPEX టెర్మినల్స్ మరియు టంకంతో సహా వివిధ ఎంపికలకు మద్దతు ఇస్తుంది.

4. విస్తృత-ఉష్ణోగ్రత ఆపరేషన్ - ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి: -40℃ నుండి +85℃

5. ప్రమాణాలకు పూర్తిగా అనుగుణంగా - RoHS పర్యావరణ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

6. అనుకూలీకరించిన సేవలు - కొలతలు, ఆకారాలు, కాయిల్ మలుపులు, ఇండక్టెన్స్ విలువలు మరియు మరిన్నింటికి పూర్తిగా అనుకూలీకరించదగిన మద్దతు.

7. ఫాస్ట్ డెలివరీ - వేగవంతమైన నమూనా ఉత్పత్తి మరియు సమర్థవంతమైన భారీ ఉత్పత్తి డెలివరీ.

8. వృత్తిపరమైన అనుకరణ మద్దతు - విద్యుదయస్కాంత అనుకరణలు మరియు పూర్తి-మెషిన్ ఆప్టిమైజేషన్ సిఫార్సులను అందించడం.

RF ప్రవర్తన మరియు సిస్టమ్-స్థాయి పరిగణనలు

NFC యాంటెన్నా పనితీరు దాని ప్రాథమిక ఎలక్ట్రికల్ స్పెసిఫికేషన్‌లపైనే కాకుండా తుది పరికర నిర్మాణం ద్వారా సృష్టించబడిన మొత్తం విద్యుదయస్కాంత వాతావరణంపై కూడా ఆధారపడి ఉంటుంది. మెటీరియల్ ఎంపిక, అంతర్గత లేఅవుట్ మరియు పరిసర భాగాలు వంటి అంశాలు యాంటెన్నా సామర్థ్యం మరియు కమ్యూనికేషన్ స్థిరత్వాన్ని గణనీయంగా ప్రభావితం చేస్తాయి.

1. మెటల్ డిట్యూనింగ్ ప్రభావం

బ్యాటరీలు, షీల్డింగ్ కవర్లు లేదా మెకానికల్ ఫ్రేమ్‌లతో సహా లోహ భాగాలకు దగ్గరగా యాంటెన్నాను ఇన్‌స్టాల్ చేసినప్పుడు, ప్రేరేపిత ఎడ్డీ ప్రవాహాలు విద్యుదయస్కాంత లక్షణాలను మార్చగలవు మరియు ప్రతిధ్వని ఫ్రీక్వెన్సీని మార్చగలవు. సరైన ఫెర్రైట్ ఐసోలేషన్ లేకుండా, ఈ డిట్యూనింగ్ ప్రభావం ప్రతిధ్వని విచలనం, తక్కువ కలపడం పనితీరు మరియు కమ్యూనికేషన్ విశ్వసనీయతను తగ్గిస్తుంది.

2. ఫీల్డ్ స్టెబిలైజేషన్‌లో ఫెర్రైట్ లేయర్ ఫంక్షన్

ఫెర్రైట్ అయస్కాంత పొర జోక్యం రక్షణ కంటే ఎక్కువ అందిస్తుంది. ఇది అయస్కాంత క్షేత్రాన్ని యాంటెన్నా యొక్క నాన్-మెటల్ వైపుకు మళ్లించడం ద్వారా మాగ్నెటిక్ ఫ్లక్స్ గైడెన్స్ లేయర్‌గా కూడా పనిచేస్తుంది. ఇది కప్లింగ్ సామర్థ్యాన్ని మెరుగుపరచడంలో, సిగ్నల్ ట్రాన్స్‌మిషన్‌ను ఆప్టిమైజ్ చేయడంలో మరియు మెటల్ భాగాలు సమీపంలో ఉన్న అప్లికేషన్‌లలో శక్తి నష్టాన్ని తగ్గించడంలో సహాయపడుతుంది.

3. ఇంపెడెన్స్ మ్యాచింగ్ సెన్సిటివిటీ

13.56 MHz వద్ద పనిచేసే NFC సిస్టమ్‌లకు ఎన్‌క్లోజర్ డిజైన్, అంటుకునే మందం మరియు కాయిల్ డిఫార్మేషన్‌లో మార్పులకు వాటి సున్నితత్వం కారణంగా ఖచ్చితమైన ఇంపెడెన్స్ మ్యాచింగ్ అవసరం. యాంత్రిక నిర్మాణంలో చిన్న వైవిధ్యాలు ప్రతిధ్వని పాయింట్ మరియు Q-కారకం పనితీరును ప్రభావితం చేయవచ్చు, యాంటెన్నా ఏకీకరణ తర్వాత సిస్టమ్-స్థాయి ట్యూనింగ్ అవసరమవుతుంది.

4. పరికర నిర్మాణంతో కలపడం

యాంటెన్నా పనితీరు ప్లాస్టిక్ హౌసింగ్‌లు, గాజు కవర్లు మరియు PCB స్టాక్-అప్ నిర్మాణాలతో సహా చుట్టుపక్కల పదార్థాల విద్యుద్వాహక లక్షణాల ద్వారా కూడా ప్రభావితమవుతుంది. అధిక విద్యుద్వాహక స్థిరాంకాలు కలిగిన పదార్థాలు అదనపు పరాన్నజీవి కెపాసిటెన్స్‌ను పరిచయం చేస్తాయి, ఫలితంగా ఇరుకైన బ్యాండ్‌విడ్త్ మరియు కమ్యూనికేషన్ మార్జిన్ తగ్గుతుంది.

5. యాక్టివ్ vs పాసివ్ సిస్టమ్ ప్రభావం

క్రియాశీల NFC యాంటెన్నా కాన్ఫిగరేషన్ల కోసం, డ్రైవింగ్ సర్క్యూట్ విద్యుదయస్కాంత క్షేత్రం యొక్క పంపిణీ మరియు బలాన్ని నేరుగా ప్రభావితం చేస్తుంది. ఈ విధానం కమ్యూనికేషన్ దూరాన్ని విస్తరించగలిగినప్పటికీ, ఇది లోడ్ మార్పులకు సున్నితత్వాన్ని పెంచుతుంది మరియు గ్రౌండింగ్, షీల్డింగ్ మరియు మొత్తం సిస్టమ్ డిజైన్‌పై మరింత ఖచ్చితమైన నియంత్రణ అవసరం.

సాంకేతిక లక్షణాలు

తోటివారితో పోలిస్తే: Qianmu కమ్యూనికేషన్స్ యొక్క విభిన్న ప్రయోజనాలు

ఇన్‌స్టాలేషన్ గైడ్

అంటుకునే-ఆధారిత సంస్థాపన (FPC ఫ్లెక్సిబుల్ యాంటెన్నా)

ఇది సాధారణంగా ఉపయోగించే NFC యాంటెన్నా ఇన్‌స్టాలేషన్ పద్ధతి:

ఇన్‌స్టాలేషన్ దశలు:

1. ఉపరితలాన్ని శుభ్రపరచండి - ఇన్‌స్టాలేషన్ ప్రాంతాన్ని (పరికరం కేసింగ్ లోపలి ఉపరితలం లేదా బ్యాటరీ ఉపరితలం) శుభ్రం చేయడానికి ఆల్కహాల్ వైప్‌ని ఉపయోగించండి, అది చమురు మరియు దుమ్ము లేకుండా ఉండేలా చూసుకోండి.

2. విడుదలైన లైనర్‌ను పీల్ చేయండి - యాంటెన్నా వెనుక నుండి 3M అంటుకునే ప్రొటెక్టివ్ ఫిల్మ్‌ను జాగ్రత్తగా తొలగించండి.

3. అలైన్‌మెంట్ మరియు పొజిషనింగ్ - యాంటెన్నాను నియమించబడిన ఇన్‌స్టాలేషన్ లొకేషన్‌తో సమలేఖనం చేయండి, కాయిల్ ప్రాంతం అడ్డంకులు లేకుండా ఉందని నిర్ధారిస్తుంది.

4. గాలి బుడగలను తొలగించడానికి కేంద్రం నుండి అంచుల వైపుకు గట్టిగా మరియు సమానంగా నొక్కండి.

5. క్యూరింగ్ మరియు వెయిటింగ్ - సరైన బంధం బలాన్ని సాధించడానికి 24 గంటల పాటు నిలబడటానికి అనుమతించండి.

ఇన్‌స్టాలేషన్ గమనికలు:

కస్టమర్ సమీక్షలు

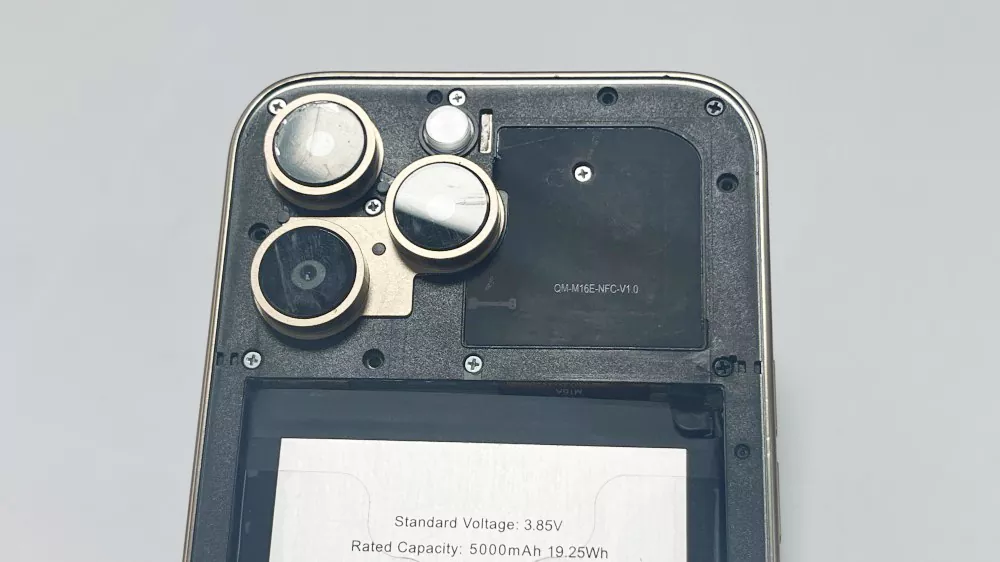

"Qianmu కమ్యూనికేషన్స్ నుండి NFC అంతర్నిర్మిత సాఫ్ట్ యాంటెన్నా మా కొత్త స్మార్ట్‌ఫోన్ మోడల్‌లో స్థిరమైన పనితీరును ప్రదర్శించింది, ఇది 85mm రీడ్ రేంజ్‌ను సాధించింది. ఫెర్రైట్ లేయర్ సమర్థవంతంగా బ్యాటరీ జోక్యానికి వ్యతిరేకంగా రక్షిస్తుంది మరియు భారీ ఉత్పత్తి అంతటా నాణ్యమైన స్థిరత్వం అద్భుతమైనది." - బ్రాండ్ తయారీదారు, షెన్‌జెన్ జంగే టెక్నాలజీ కో., లిమిటెడ్.

"POS టెర్మినల్స్‌లో ఉపయోగించే సక్రియ NFC యాంటెన్నాలు అధిక విశ్వసనీయత మరియు బలమైన RF ఫీల్డ్‌లను కోరుతున్నాయి. Qianmu కమ్యూనికేషన్ యొక్క ఉత్పత్తులు మా కఠినమైన EMVCo పరీక్షలో ఉత్తీర్ణత సాధించాయి మరియు మేము ఇప్పటికే 300,000 యూనిట్లకు పైగా కొనుగోలు చేసాము." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.చెల్లింపు టెర్మినల్ తయారీదారు

తరచుగా అడిగే ప్రశ్నలు

Q1: NFCలో అంతర్నిర్మిత సాఫ్ట్ యాంటెన్నా ఆపరేటింగ్ ఫ్రీక్వెన్సీ ఎంత?

A: NFC అంతర్జాతీయంగా ప్రమాణీకరించబడిన 13.56 MHz ±7 kHz ఫ్రీక్వెన్సీ బ్యాండ్‌లో పనిచేస్తుంది, ఇది సాధారణంగా స్వల్ప-శ్రేణి వైర్‌లెస్ డేటా బదిలీ కోసం సమీప-ఫీల్డ్ కమ్యూనికేషన్ సిస్టమ్‌లలో ఉపయోగించబడుతుంది.

Q2: సాధారణ పఠన దూరం అంటే ఏమిటి?

A: కమ్యూనికేషన్ పరిధి సాధారణంగా కొన్ని సెంటీమీటర్‌లకు పరిమితం చేయబడింది, సాధారణంగా యాంటెన్నా డిజైన్, పరికర నిర్మాణం మరియు ఇన్‌స్టాలేషన్ పరిస్థితులపై ఆధారపడి 5–8 సెం.మీ.

Q3: ఫెర్రైట్ కోర్ ఉన్న NFC యాంటెన్నా ఎప్పుడు అవసరం?

A: యాంటెన్నాను బ్యాటరీ ఉపరితలంపై, మెటల్ ఎన్‌క్లోజర్ దగ్గర లేదా లోహ భాగాలతో కూడిన వాతావరణంలో ఇన్‌స్టాల్ చేయాల్సి వచ్చినప్పుడు, ఫెర్రైట్ లేయర్‌తో కూడిన యాంటెన్నాను ఉపయోగించడం చాలా అవసరం. ఫెర్రైట్ పొర మెటల్ వల్ల కలిగే రివర్స్ ఎడ్డీ-కరెంట్ జోక్యాన్ని సమర్థవంతంగా వేరు చేస్తుంది.

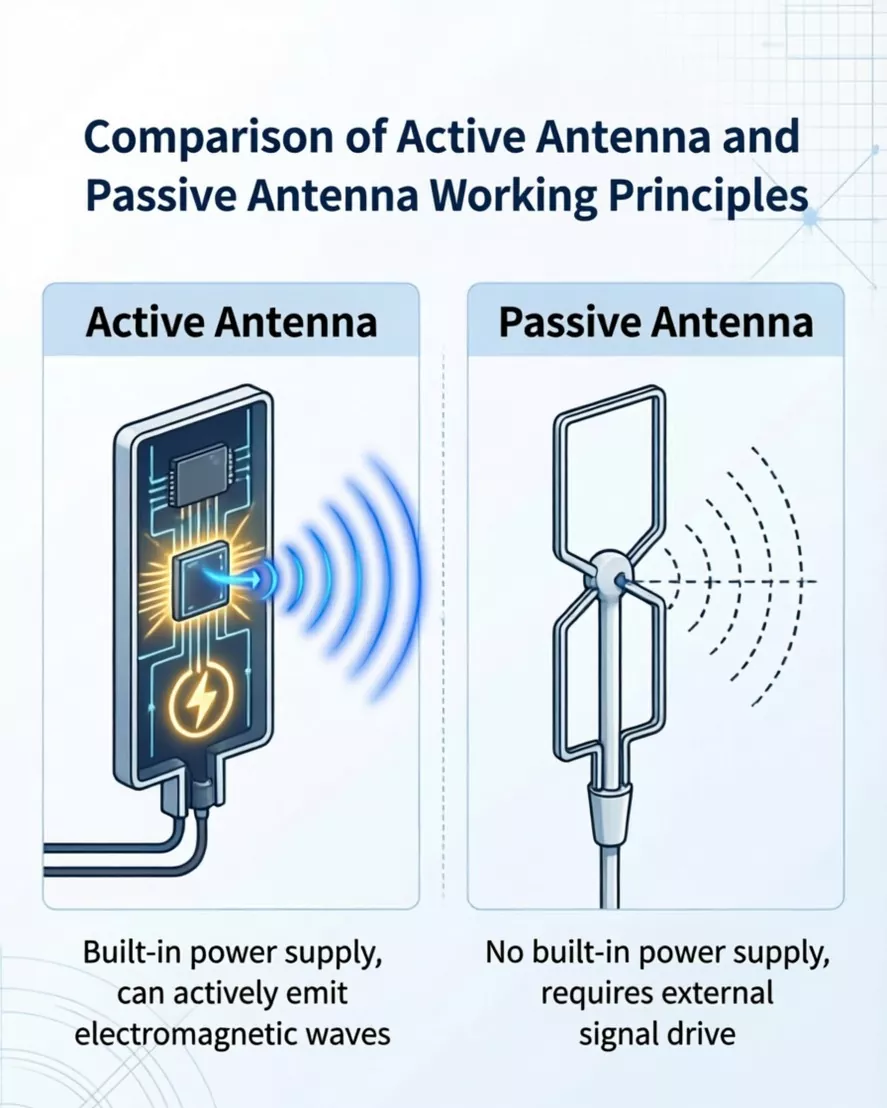

Q4: NFC అంతర్నిర్మిత సాఫ్ట్ యాంటెన్నా మరియు యాక్టివ్ యాంటెన్నా మధ్య తేడా ఏమిటి?

A: అంతర్నిర్మిత పాసివ్ యాంటెన్నా అనేది పాసివ్ కాంపోనెంట్, ఇది రీడర్/రైటర్ నుండి మాగ్నెటిక్ ఫీల్డ్ ఇండక్షన్‌పై ఆధారపడి పని చేస్తుంది, ఇది ప్రామాణిక NFC అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. యాక్టివ్ యాంటెన్నా సిగ్నల్ యాంప్లిఫికేషన్ మరియు డ్రైవింగ్ సర్క్యూట్‌లను ఏకీకృతం చేస్తుంది, ఇది బలమైన RF ఫీల్డ్‌ను చురుకుగా రూపొందించడానికి వీలు కల్పిస్తుంది, ఇది మరింత దృఢమైన సిగ్నల్ అవసరమయ్యే చెల్లింపు టెర్మినల్స్ వంటి దృష్టాంతాలకు అనువైనదిగా చేస్తుంది.

Q5: ఇది పరిమాణం మరియు ఆకృతిలో అనుకూలీకరించబడవచ్చా?

A: అవును, Qianmu కమ్యూనికేషన్స్ దీర్ఘచతురస్రాకార, వృత్తాకార మరియు క్రమరహిత ఆకారాలతో సహా అన్ని పరిమాణాలలో అనుకూల డిజైన్‌లకు మద్దతు ఇస్తుంది.

Q6: ఏ ఇండక్టెన్స్ పరిధి సాధారణంగా ఉపయోగించబడుతుంది?

A: ట్యూనింగ్ మరియు ఇంపెడెన్స్ మ్యాచింగ్ అవసరాలపై ఆధారపడి, సాధారణ డిజైన్‌లు సుమారు 1–2 μH ఇండక్టెన్స్ పరిధిలోకి వస్తాయి.

Q7: సాధారణ ఇన్‌స్టాలేషన్ పద్ధతులు ఏమిటి?

A: మూడు ప్రధాన ఇన్‌స్టాలేషన్ పద్ధతులు ఉన్నాయి: ① 3M అంటుకునే బ్యాకింగ్ (FPC ఫ్లెక్సిబుల్ యాంటెన్నా - సర్వసాధారణంగా ఉపయోగించబడుతుంది); ② IPEX కనెక్టర్ (ప్లగ్-ఇన్ రకం); ③ టంకం సంస్థాపన.

Q8: Qianmu కమ్యూనికేషన్ ఒక వ్యాపారి లేదా కర్మాగారా?

A: Qianmu కమ్యూనికేషన్స్ అనేది R&D, ఉత్పత్తి మరియు అమ్మకాలను ఏకీకృతం చేసే తయారీదారు. మేము మా స్వంత కర్మాగారాన్ని కలిగి ఉన్నాము మరియు పూర్తి ఉత్పత్తి శ్రేణిని అలాగే బలమైన నాణ్యత నియంత్రణ వ్యవస్థను కలిగి ఉన్నాము - కేవలం వ్యాపార సంస్థగా కాకుండా.
