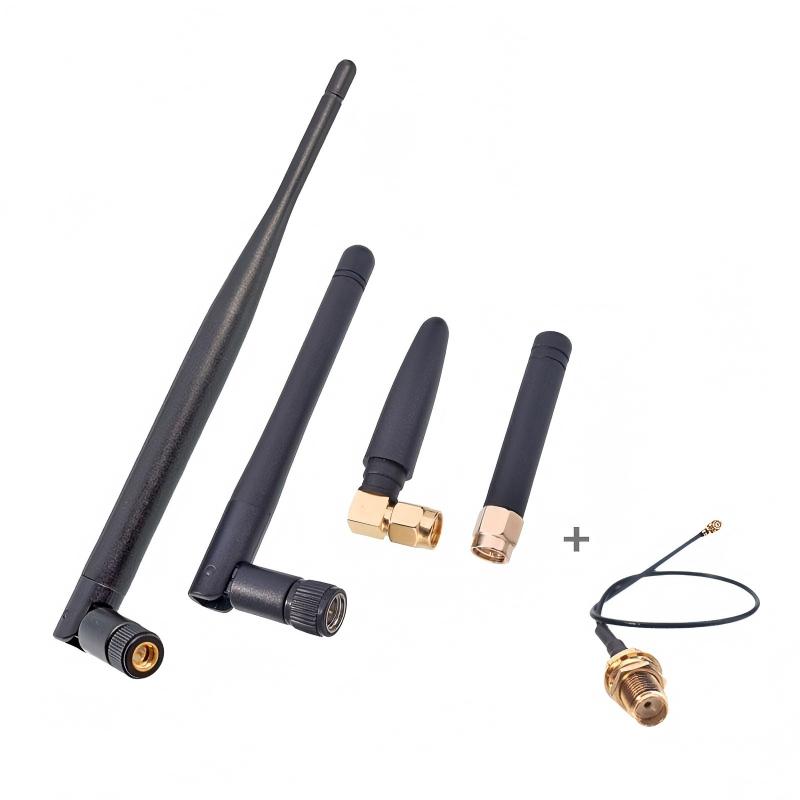

రబ్బర్ డకీ యాంటెన్నా అంటే ఏమిటి?

A రబ్బరు బాతు యాంటెన్నా(సాధారణంగా రబ్బరు యాంటెన్నా లేదా రబ్బరు డక్ యాంటెన్నా అని పిలుస్తారు) ఒక సాధారణ చిన్నదిఓమ్ని యాంటెన్నారబ్బరు లేదా ప్లాస్టిక్ యొక్క బయటి రక్షణ పొరకు పేరు పెట్టారు. ఇది వాకీ-టాకీలు, వైర్‌లెస్ రూటర్లు, కార్ రేడియోలు మరియు IoT పరికరాల వంటి వైర్‌లెస్ కమ్యూనికేషన్ పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది. Qianmu కమ్యూనికేషన్స్ దాని ప్రధాన లక్షణాలు మరియు పని సూత్రాలను వివరిస్తుంది:

1. నిర్మాణం మరియు డిజైన్ లక్షణాలు

బాహ్య పదార్థాలు:

బయటి పొర సౌకర్యవంతమైన రబ్బరు/సిలికాన్‌తో తయారు చేయబడింది (కొన్ని హార్డ్ ప్లాస్టిక్), వాటర్‌ఫ్రూఫింగ్, షాక్ రెసిస్టెన్స్ మరియు తుప్పు నిరోధకత వంటి భౌతిక రక్షణను అందిస్తుంది.

రంగు సాధారణంగా నలుపు, కొన్ని అనుకూల ఎంపికలు ఇతర రంగులలో (తెలుపు లేదా నారింజ వంటివి) అందుబాటులో ఉంటాయి.

అంతర్గత నిర్మాణం:

కోర్ రేడియేటర్: ఒక అంతర్గత స్పైరల్-గాయం మెటల్ వైర్ (రాగి లేదా ఉక్కు) లోపల దాగి, యాంటెన్నా యొక్క రేడియేటింగ్ ఎలిమెంట్‌గా పనిచేస్తుంది.

బేస్ మ్యాచింగ్ సర్క్యూట్: పరికర సరిపోలిక కోసం ఇంపెడెన్స్ (సాధారణంగా 50Ω)ను ఆప్టిమైజ్ చేయడానికి దిగువన ఒక చిన్న మ్యాచింగ్ సర్క్యూట్ (కెపాసిటర్ లేదా ఇండక్టర్ వంటివి) అనుసంధానించబడి ఉండవచ్చు.

కనెక్టర్: SMA, RP-SMA మరియు TNC వంటి సాధారణ RF ఇంటర్‌ఫేస్‌లు దిగువన ఉపయోగించబడతాయి, ఇది పరికరాలకు నేరుగా స్క్రూ కనెక్షన్‌ని అనుమతిస్తుంది.

ఆకారం: స్థూపాకార లేదా శంఖాకార, సాధారణంగా 5-20 సెం.మీ పొడవు (ఆపరేటింగ్ ఫ్రీక్వెన్సీ బ్యాండ్‌పై ఆధారపడి), సుమారు 0.5-2 సెం.మీ వ్యాసంతో ఉంటుంది.

2. ఆపరేటింగ్ ప్రిన్సిపల్ మరియు ఎలక్ట్రికల్ లక్షణాలు

రేడియేషన్ సూత్రం: అంతర్గత స్పైరల్ వైర్ తప్పనిసరిగా సంక్షిప్త మోనోపోల్ యాంటెన్నాగా పనిచేస్తుంది, దాని విద్యుత్ పొడవు స్పైరల్ స్ట్రక్చర్ ద్వారా విస్తరించి, దాని చిన్న భౌతిక కొలతలు ఉన్నప్పటికీ టార్గెట్ ఫ్రీక్వెన్సీ బ్యాండ్ (433 MHz లేదా 2.4 GHz వంటివి) వద్ద ప్రతిధ్వనిని అనుమతిస్తుంది.

ఓమ్నిడైరెక్షనల్ రేడియేషన్: నిలువుగా ఇన్‌స్టాల్ చేసినప్పుడు, ఇది 360° వద్ద క్షితిజ సమాంతర దిశలో ఏకరీతి రేడియేషన్‌ను అందిస్తుంది, నిలువు దిశలో తక్కువ లాభం ఉంటుంది.

బ్యాండ్ కవరేజ్

1. సింగిల్-బ్యాండ్: నిర్దిష్ట ఫ్రీక్వెన్సీ బ్యాండ్ కోసం ప్రత్యేకంగా రూపొందించబడింది (ఉదా., GPS 1.5GHz, 4G 1.8GHz).

2. బహుళ-బ్యాండ్: విభజించబడిన స్పైరల్ లేదా ఇండక్టివ్ డిజైన్ ద్వారా బహుళ పౌనఃపున్యాలకు (ఉదా., UHF 400 MHz మరియు 2.4 GHzని ఏకకాలంలో కవర్ చేస్తుంది) మద్దతు ఇస్తుంది.

3. కోర్ ప్రయోజనాలు

భౌతిక మన్నిక:

రబ్బరు కేసింగ్ బెండ్-రెసిస్టెంట్ మరియు వాటర్‌ప్రూఫ్ (సాధారణంగా IP67 రేట్ చేయబడింది), ఇది అవుట్‌డోర్ లేదా మొబైల్ అప్లికేషన్‌లకు (ఆటోమోటివ్ మరియు హ్యాండ్‌హెల్డ్ పరికరాలు వంటివి) అనుకూలంగా ఉంటుంది.

ఇన్‌స్టాల్ చేయడం సులభం:

సంక్లిష్ట సెటప్ లేకుండా పరికర ఇంటర్‌ఫేస్‌ను నేరుగా కనెక్ట్ చేయండి.

తక్కువ ధర:

పారిశ్రామిక సామూహిక ఉత్పత్తి తక్కువ ఖర్చుతో కూడుకున్నది.

తేలికపాటి:

సాధారణంగా 50 గ్రాముల కంటే తక్కువ బరువు ఉంటుంది, ఇది పోర్టబుల్ పరికరాలకు అనువైనది.

4. సాధారణ అప్లికేషన్ దృశ్యాలు

కన్స్యూమర్ ఎలక్ట్రానిక్స్:

హోమ్ రూటర్ (Wi-Fi 2.4GHz/5GHz), బ్లూటూత్ హెడ్‌ఫోన్‌లు, స్మార్ట్ హోమ్ సెన్సార్‌లు.

TP-Link రూటర్ పైన వేరు చేయగలిగిన బ్లాక్ రబ్బర్ యాంటెన్నా.

వృత్తిపరమైన వైర్‌లెస్ కమ్యూనికేషన్:

టూ-వే రేడియో (UHF/VHF బ్యాండ్), వాహనం-మౌంటెడ్ రేడియో మరియు డ్రోన్ వీడియో ట్రాన్స్‌మిషన్ యాంటెన్నా.

ఇంటర్నెట్ ఆఫ్ థింగ్స్ (IoT):

NB-IoT/LoRa మాడ్యూల్ యాంటెన్నా, GPS పొజిషనింగ్ టెర్మినల్.

పారిశ్రామిక పరికరాలు:

పారిశ్రామిక రిమోట్ నియంత్రణలు (క్రేన్లు, AGVలు), సెన్సార్ నెట్వర్క్ నోడ్లు.

5. పరిమితులు మరియు పరిగణనలు

తక్కువ సామర్థ్యం:

సూక్ష్మీకరణ పరిమితుల కారణంగా, రేడియేషన్ సామర్థ్యం సాధారణంగా 30%–60% మాత్రమే ఉంటుంది (పూర్తి-పరిమాణ యాంటెన్నాలకు 80% కంటే ఎక్కువ).

లాభం పరిమితం:

తక్కువ లాభం లక్షణాలు తక్కువ ప్రసార దూరాలకు దారితీస్తాయి (ఉదాహరణకు, డైపోల్ యాంటెన్నాలతో కూడిన Wi-Fi రూటర్‌లు సాధారణంగా ≤50 మీటర్ల పరిధిని కలిగి ఉంటాయి).

ఇన్‌స్టాలేషన్ లొకేషన్ సెన్సిటివ్:

ఓమ్నిడైరెక్షనల్ని నిర్ధారించడానికి తప్పనిసరిగా నిలువుగా ఇన్స్టాల్ చేయబడాలి; మెటల్ ఉపరితలాలకు దగ్గరగా ఉన్నప్పుడు పనితీరు క్షీణిస్తుంది (గ్రౌండ్ ప్లేన్ ఎఫెక్ట్).

స్థిర ఫ్రీక్వెన్సీ బ్యాండ్:

ఫ్యాక్టరీని విడిచిపెట్టిన తర్వాత ఫ్రీక్వెన్సీ సర్దుబాటు చేయబడదు; పరికరాల ఫ్రీక్వెన్సీ బ్యాండ్ ప్రకారం ఖచ్చితమైన మోడల్ ఎంపిక అవసరం.

6. ఎంపిక మరియు వినియోగ సిఫార్సులు

సరిపోలే ఫ్రీక్వెన్సీ బ్యాండ్:

పరికరం యొక్క ఆపరేటింగ్ ఫ్రీక్వెన్సీ బ్యాండ్‌ని నిర్ధారించండి (ఉదా., 315 MHz, 868 MHz, 2.4 GHz) మరియు సంబంధిత ప్రతిధ్వని యాంటెన్నాను ఎంచుకోండి.

ఇంటర్ఫేస్ అనుకూలత:

భౌతిక అసమతుల్యతను నివారించడానికి పరికర ఇంటర్‌ఫేస్ రకాన్ని (ఉదా., SMA పురుషుడు/స్త్రీ) ధృవీకరించండి.

సీన్ అడాప్టేషన్:

అవుట్‌డోర్ పరికరాలు IP67 రక్షణ రేటింగ్‌ను కలిగి ఉండాలి; వాహనం-మౌంటెడ్ పరికరాలు యాంటీ వైబ్రేషన్ డిజైన్‌ను పరిగణించాలి.

పనితీరు అప్‌గ్రేడ్:

అధిక-లాభం కలిగిన యాంటెన్నాతో భర్తీ చేయడం ద్వారా దీర్ఘ-శ్రేణి అవసరాలను తీర్చవచ్చు, అయితే ఇది ఓమ్నిడైరెక్షనిటీని త్యాగం చేస్తుంది.

సారాంశం: విప్ యాంటెన్నా తక్కువ ధర, సులభమైన ఇన్‌స్టాలేషన్ మరియు బలమైన భౌతిక మన్నిక కారణంగా వినియోగదారు ఎలక్ట్రానిక్స్ మరియు పారిశ్రామిక హార్డ్‌వేర్‌లో వైర్‌లెస్ పరికరాలలో ఆర్థిక మరియు ఆచరణాత్మక పరిష్కారాన్ని సూచిస్తుంది. అయినప్పటికీ, దాని తక్కువ లాభం మరియు ఇరుకైన బ్యాండ్‌విడ్త్ అధిక-పనితీరు గల దృశ్యాలలో దాని అప్లికేషన్‌ను పరిమితం చేస్తుంది, కాబట్టి దీర్ఘ-శ్రేణి లేదా అత్యంత విశ్వసనీయమైన కమ్యూనికేషన్‌లకు (డ్రోన్ వీడియో ట్రాన్స్‌మిషన్ లేదా బేస్ స్టేషన్‌లు వంటివి) ప్రొఫెషనల్ బాహ్య యాంటెనాలు అవసరం.
