స్ప్రింగ్ యాంటెన్నా
వృత్తిపరమైన సరఫరాదారుగా, Qianmu కమ్యూనికేషన్ అనుకూలీకరించిన హై-ప్రెసిషన్ హెలికల్ స్ప్రింగ్ యాంటెన్నా సేవలను అందిస్తుంది. ప్రీమియం పదార్థాలతో తయారు చేయబడింది.కార్బన్ స్టీల్ నికెల్ పూతతో ఫాస్ఫర్ కాంస్యతో తయారు చేయబడింది, ఇది అసాధారణమైన వాహకత మరియు తుప్పు నిరోధకతను కలిగి ఉంటుంది. మేము విశ్వసనీయంగా ఉన్నాము.చైనా తయారీదారు మేము ప్రోటోటైపింగ్ నుండి భారీ ఉత్పత్తి వరకు ఒక-స్టాప్ పరిష్కారాన్ని అందిస్తాము, ఇది IoT, రిమోట్ కంట్రోల్స్ మరియు వైర్లెస్ కమ్యూనికేషన్ మాడ్యూల్స్లో విస్తృతంగా ఉపయోగించబడుతుంది.

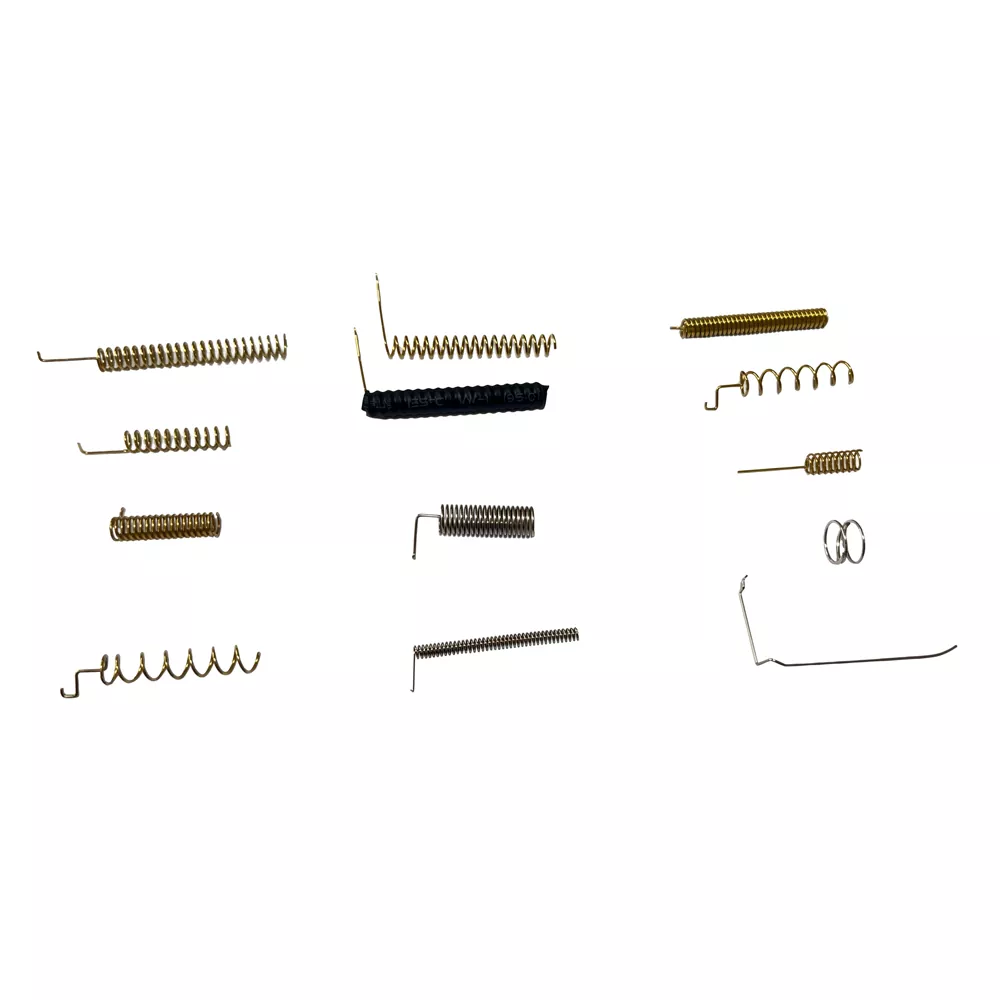

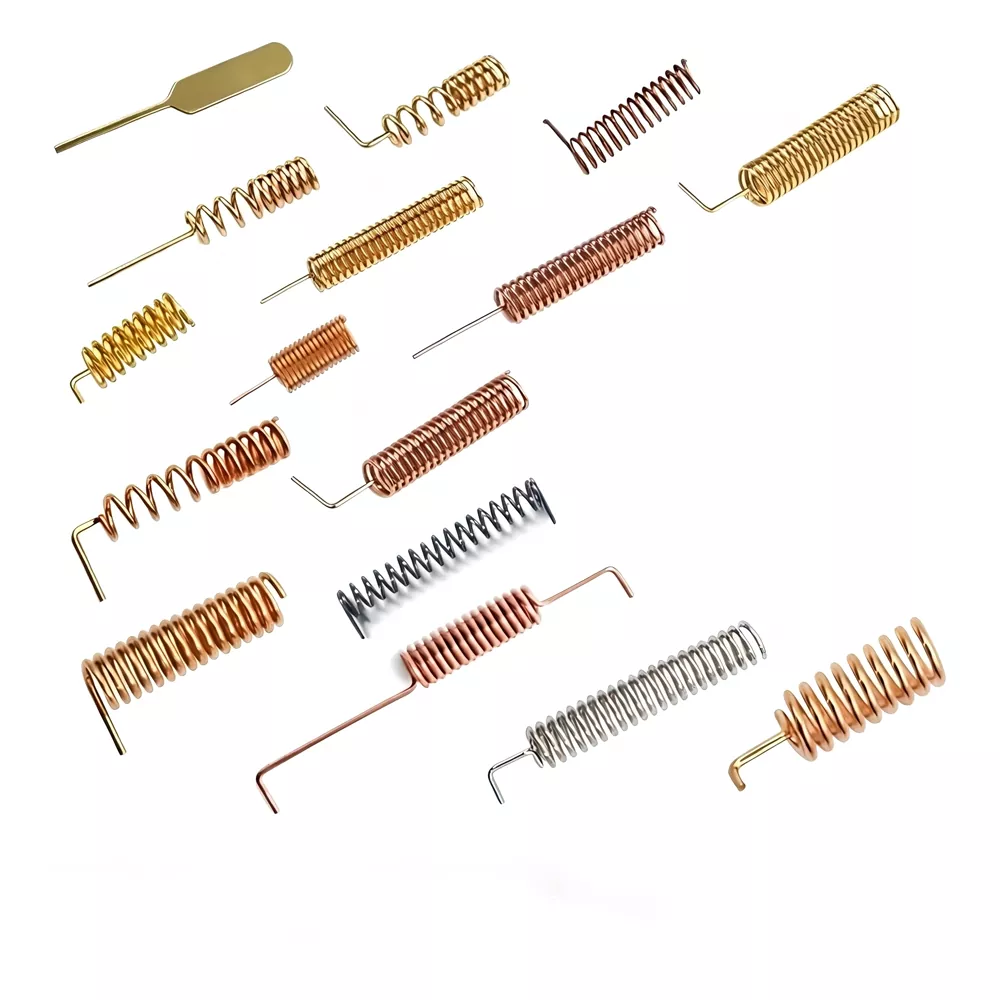

స్ప్రింగ్ యాంటెన్నా (దీనిని హెలికల్ యాంటెన్నా అని కూడా పిలుస్తారు) అనేది యాంటెన్నా నిర్మాణం, దీనిలో లోహ కండక్టర్ స్పైరల్ స్ప్రింగ్ ఆకారంలో గాయమవుతుంది, హెలికల్ కాన్ఫిగర్ చేయబడిన మెటల్ కండక్టర్ను సిగ్నల్ ట్రాన్స్మిషన్ కోసం మాధ్యమంగా ఉపయోగిస్తుంది. ఇది 50-ఓమ్ ఇంపెడెన్స్ డిజైన్ను కలిగి ఉంది మరియు మూడు ప్రధాన భాగాలను కలిగి ఉంటుంది: ఒక అంతర్గత రాగి తీగ (సిగ్నళ్లను ప్రసారం చేయడానికి మరియు స్వీకరించడానికి ఉపయోగించబడుతుంది), ఒక బాహ్య షీల్డింగ్ వైర్ (బాహ్య విద్యుదయస్కాంత జోక్యాన్ని నిరోధించడానికి రూపొందించబడింది) మరియు బయటి ఇన్సులేటింగ్ లేయర్ (ఇది బాహ్య కెపాసిటెన్స్ మరియు ఇండక్టెన్స్ ప్రభావాలను ప్రతిఘటిస్తుంది). కలిసి, ఈ భాగాలు బలమైన వ్యతిరేక జోక్య పనితీరుతో క్లోజ్డ్ సిస్టమ్ను ఏర్పరుస్తాయి.
Shenzhen Qianmu కమ్యూనికేషన్ టెక్నాలజీ Co., Ltd., R&D, తయారీ, మరియు కమ్యూనికేషన్ ప్రోడక్ట్ యాంటెన్నాల విక్రయాలలో ప్రత్యేకత కలిగిన ఒక ప్రొఫెషనల్ ఎంటర్ప్రైజ్, అనేక సంవత్సరాలుగా యాంటెన్నా రంగంలో నిమగ్నమై ఉంది మరియు ప్రపంచ వినియోగదారులకు అధిక-నాణ్యత వసంత యాంటెన్నా పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది.
సాంకేతిక లక్షణాలు
Qianmu కమ్యూనికేషన్ స్ప్రింగ్ యాంటెన్నా తక్కువ నుండి అధిక పౌనఃపున్యాల వరకు బహుళ ఫ్రీక్వెన్సీ బ్యాండ్లను కవర్ చేస్తుంది, వివిధ అప్లికేషన్ దృశ్యాల అవసరాలను తీరుస్తుంది. ప్రధాన సాంకేతిక పారామితులు క్రింది విధంగా ఉన్నాయి:
|
పారామీటర్ అంశం |
స్పెసిఫికేషన్ పరిధి |
|
ఫ్రీక్వెన్సీ రేంజ్ |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
లాభం |
0.8dBi ~ 3.5 dBi |
|
ఇంపెడెన్స్ |
50 ఒమేగా |
|
VSWR |
≤1.5 ~ ≤1.8 |
|
పోలరైజేషన్ |
వర్టికల్ పోలరైజేషన్ / సర్క్యులర్ పోలరైజేషన్ |
|
రేడియేషన్ నమూనా |
ఓమ్ని-దిశాత్మక |
|
పవర్ కెపాసిటీ |
గరిష్టంగా 50W |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-40℃ ~ +85℃ |
|
యాంటెన్నా సమర్థత |
35~ 80% (ఇన్స్టాలేషన్ వాతావరణంపై ఆధారపడి ఉంటుంది) |
|
మెటీరియల్ |
రాగి, బంగారు పూత, నికెల్ ప్లేటింగ్ మొదలైనవి. |
వర్తించే పరికరాలు

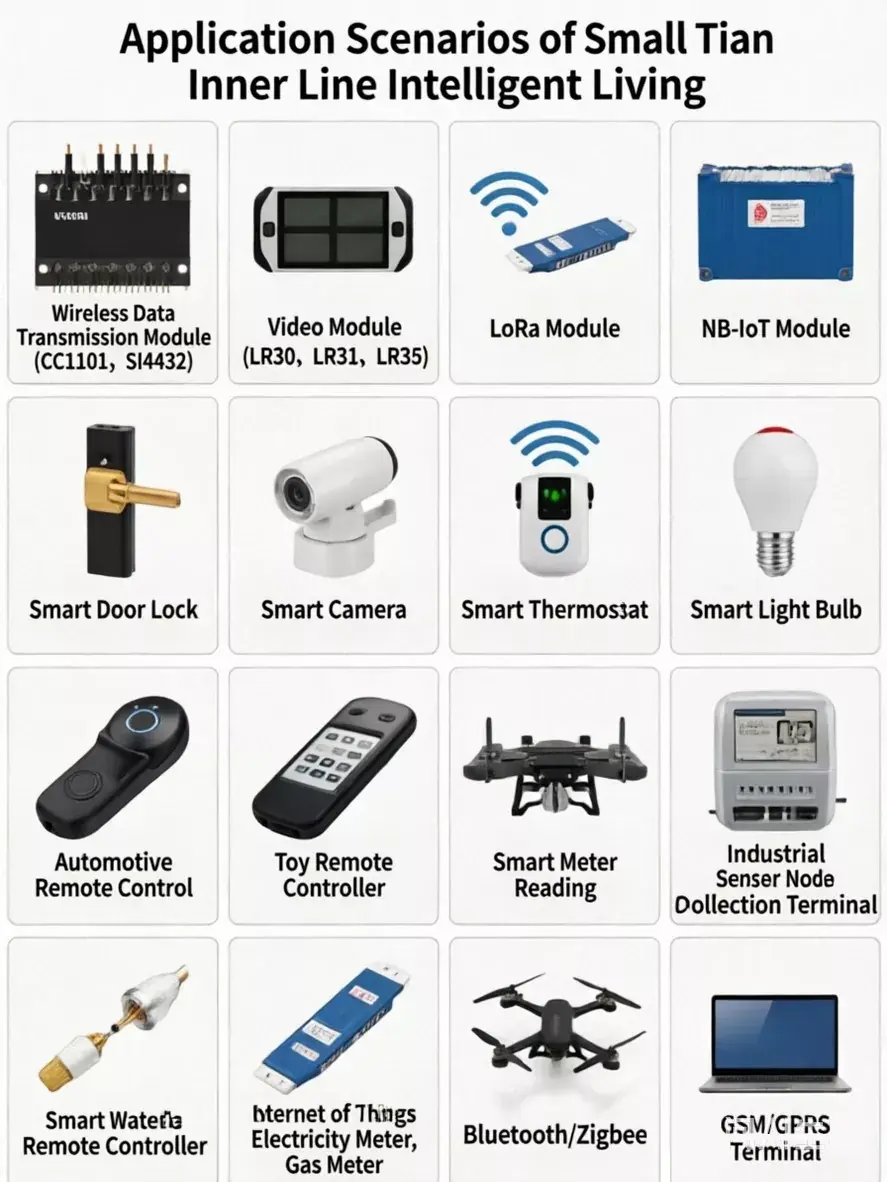

Qianmu కమ్యూనికేషన్ స్ప్రింగ్ యాంటెన్నా క్రింది పరికరాలు మరియు దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతుంది:
వైర్లెస్ డేటా ట్రాన్స్మిషన్ మాడ్యూల్: CC1101, Si4432, మరియు ఇతర వైర్లెస్ RF మాడ్యూల్స్
LoRa మాడ్యూల్స్: LR30, LR31, LR36 మరియు ఇతర LoRa కమ్యూనికేషన్ మాడ్యూల్స్
NB-IoT మాడ్యూల్: NB-IoT వైర్లెస్ కమ్యూనికేషన్ టెర్మినల్
స్మార్ట్ హోమ్ పరికరాలు: స్మార్ట్ డోర్ లాక్లు, స్మార్ట్ కెమెరాలు, స్మార్ట్ థర్మోస్టాట్లు, స్మార్ట్ లైట్ బల్బులు మరియు మరిన్ని
వైర్లెస్ రిమోట్ కంట్రోల్ పరికరాలు: కార్ రిమోట్ కీలు, టాయ్ రిమోట్ కంట్రోల్స్, ఇండస్ట్రియల్ రిమోట్ కంట్రోల్స్ మరియు మరిన్ని
IoT టెర్మినల్: IoT సెన్సార్ నోడ్స్, డేటా అక్విజిషన్ టెర్మినల్స్
స్మార్ట్ మీటరింగ్: స్మార్ట్ వాటర్ మీటర్లు, విద్యుత్ మీటర్లు మరియు గ్యాస్ మీటర్లు
బ్లూటూత్/జిగ్బీ మాడ్యూల్: బ్లూటూత్ వైర్లెస్ కమ్యూనికేషన్, జిగ్బీ నెట్వర్కింగ్ పరికరాలు
డ్రోన్ టెలిమెట్రీ: చిన్న డ్రోన్ల కోసం డేటా లింక్
GSM/GPRS పరికరాలు: GSM మోడెమ్లు, రిమోట్ మానిటరింగ్ సిస్టమ్లు
పోటీ ఉత్పత్తులతో పోలిక
|
పోలిక అంశం |
Qianmu కమ్యూనికేషన్ స్ప్రింగ్ యాంటెన్నా |
PCB యాంటెన్నా |
బాహ్య రాడ్ యాంటెన్నా |
|
లాభం |
0.8~3.5 dBi |
2~6 dBi |
సాపేక్షంగా ఎక్కువ |
|
ఓమ్ని-దిశాత్మక పనితీరు |
★★★★★ అద్భుతమైన |
★★☆ బలమైన దిశానిర్దేశం |
★★★★ బాగుంది |
|
పరిమాణం |
★★★★ కాంపాక్ట్ |
★★★★★ అల్ట్రా-చిన్న |
★★☆ పెద్దది |
|
వ్యతిరేక జోక్య సామర్థ్యం |
★★★★★ బలమైన |
★★★ సగటు |
★★★★ సాపేక్షంగా బలమైన |
|
ఇన్స్టాలేషన్ ఫ్లెక్సిబిలిటీ |
★★★★★ అత్యంత ఫ్లెక్సిబుల్ |
★★★ PCBలో మాత్రమే పరిష్కరించబడింది |
★★★ బాహ్య సంస్థాపన అవసరం |
|
ఖర్చు |
★★★★ మితమైన |
★★★★★ తక్కువ |
★★☆ సాపేక్షంగా ఎక్కువ |
|
డిజైన్ సవరణ |
★★★★ ఫ్లెక్సిబుల్ |
★★☆ PCB రీమేకింగ్ అవసరం |
★★★ సాధారణ |
Qianmu కమ్యూనికేషన్ స్ప్రింగ్ యాంటెన్నా ఓమ్నిడైరెక్షనల్ కవరేజ్, యాంటీ-ఇంటర్ఫరెన్స్ కెపాబిలిటీ, ఇన్స్టాలేషన్ ఫ్లెక్సిబిలిటీ మరియు మొత్తం ఖర్చుల మధ్య సరైన బ్యాలెన్స్ను కలిగి ఉంది, ఇది IoT మరియు వైర్లెస్ కమ్యూనికేషన్ పరికరాల కోసం ఒక ఆదర్శ అంతర్నిర్మిత యాంటెన్నా ఎంపికగా చేస్తుంది.

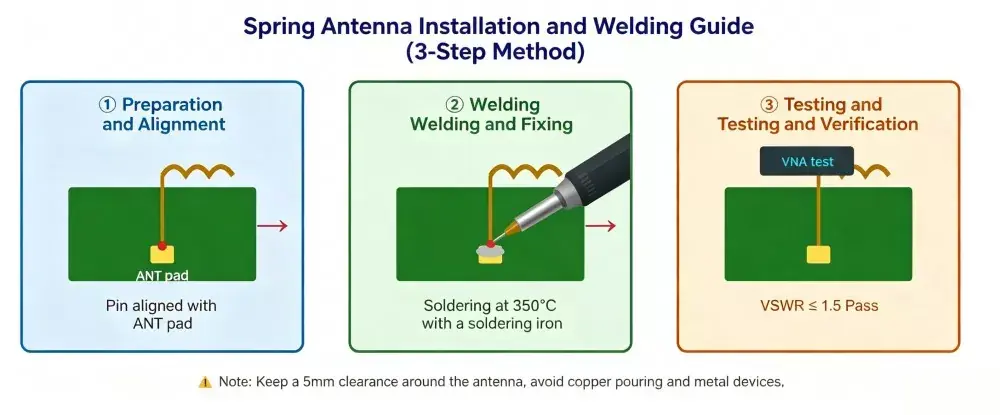

ఇన్స్టాలేషన్ గైడ్
దశ 1: వెల్డింగ్ కోసం సిద్ధం చేయండి
పిసిబిలో రిజర్వు చేయబడిన ANT సోల్డర్ ప్యాడ్తో స్ప్రింగ్ యాంటెన్నా చివరిలో పిన్ను (సాధారణంగా ఒకే పిన్ లేదా టంకము ప్యాడ్) సమలేఖనం చేయండి. టంకము ప్యాడ్ సరైన సిగ్నల్ ప్రసారాన్ని నిర్ధారించడానికి 50-ఓమ్ మైక్రోస్ట్రిప్ లైన్ లేదా కోప్లానార్ వేవ్గైడ్ వంటి RF ఫీడ్ లైన్కు కనెక్ట్ చేయబడాలి.
దశ 2: వెల్డింగ్ మరియు ఫిక్సింగ్
హుక్-ఆకారపు విభాగాన్ని వంచి, వైర్లెస్ మాడ్యూల్ యొక్క ANT పిన్కి కనెక్ట్ చేయండి, ఆపై టంకం ప్రక్రియను సురక్షితంగా పూర్తి చేయండి. ఇది ప్రామాణిక ఉపరితల-మౌంట్ అసెంబ్లీ ప్రక్రియలకు అనుకూలంగా ఉన్నందున రిఫ్లో టంకం సిఫార్సు చేయబడింది.
దశ 3: తనిఖీ మరియు పరీక్ష

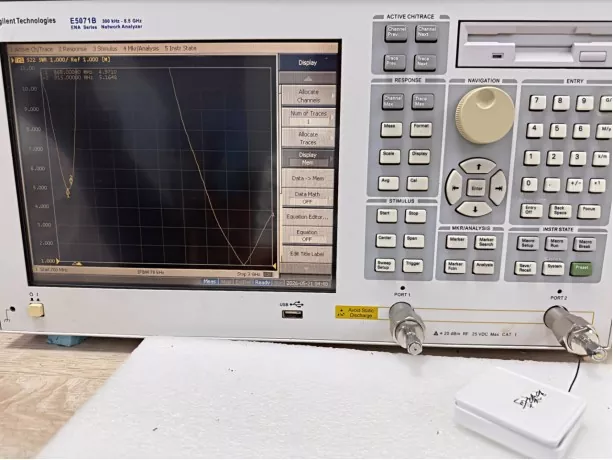

టంకం వేసిన తర్వాత, వోల్టేజ్ స్టాండింగ్ వేవ్ రేషియో (VSWR)ని కొలవడానికి వెక్టర్ నెట్వర్క్ ఎనలైజర్ని ఉపయోగించండి మరియు RF పనితీరు అవసరమైన స్పెసిఫికేషన్లకు అనుగుణంగా ఉందని ధృవీకరించండి.
గమనికలు
1. క్లియరెన్స్ జోన్ను నిర్వహించండి: రూటింగ్ వైర్లను నివారించండి మరియు యాంటెన్నా యొక్క 5mm వ్యాసార్థంలో మెటల్ భాగాలను ఉంచడం; బ్యాటరీ లేదా షీల్డింగ్ కవర్ను దిగువన 10 మిమీ లేదా అంతకంటే ఎక్కువ లోపల కవర్ చేయవద్దు.
2. 50Ω ట్రాన్స్మిషన్ లైన్: RF చిప్ను నేరుగా అదే లేయర్లో మైక్రోస్ట్రిప్ లేదా లోపలి పొరలో స్ట్రిప్లైన్ ద్వారా కనెక్ట్ చేయండి; ఆకస్మిక ఇంపెడెన్స్ మార్పులను నివారించడానికి మూలల వద్ద 45° చాంఫర్లను ఉపయోగించండి.
3.లోహానికి దూరంగా ఉండండి: స్ప్రింగ్ యాంటెన్నాను ఉపయోగిస్తున్నప్పుడు, సర్క్యూట్ బోర్డ్లలో గ్రౌండ్ ప్లేన్లు, వైరింగ్ ట్రేస్లు, బ్యాటరీలు, స్క్రీన్లు, మెటల్ కేసింగ్లు మరియు మరిన్నింటితో సహా మెటాలిక్ మెటీరియల్స్ నుండి యాంటెన్నా దూరంగా ఉండేలా చూసుకోవడం మొదటి దశ.
4. స్థిరమైన వెల్డింగ్ దిశ: సామూహిక ఉత్పత్తిలో, యాంటెన్నా యొక్క వెల్డింగ్ దిశ ఎంపిక సమయంలో యాంటెన్నా తయారీదారుచే పేర్కొన్న వెల్డింగ్ దిశతో సరిపోలడం చాలా అవసరం.
5. ట్యూనింగ్ మరియు మార్జినింగ్: మొత్తం ప్లాస్టిక్-కేస్డ్ పరికరం యొక్క విద్యుదయస్కాంత వాతావరణం సంక్లిష్టంగా ఉంటే, RF చివరలో π-నెట్వర్క్ రిజర్వ్ చేయబడుతుంది మరియు 3 pF నుండి 6.8 pF వరకు సర్దుబాటు చేయగల కెపాసిటర్ని ఉపయోగించి ప్రతిధ్వని ఫ్రీక్వెన్సీని చక్కగా ట్యూన్ చేయవచ్చు.
స్ప్రింగ్ యాంటెన్నాను ఎలా ఎంచుకోవాలి?
|
ఎంపిక దశలు |
కీ పాయింట్లు |
వివరాలు |
|
1. ఆపరేటింగ్ ఫ్రీక్వెన్సీని నిర్ధారించండి |
కమ్యూనికేషన్ ప్రోటోకాల్ & ఫ్రీక్వెన్సీ బ్యాండ్ ద్వారా యాంటెన్నాను ఎంచుకోండి |
సాధారణ ఫ్రీక్వెన్సీ బ్యాండ్లు: • 315 MHz: సాంప్రదాయ రిమోట్ కంట్రోల్ పరికరాలు • 433 MHz: LoRa, స్మార్ట్ మీటర్లు, ఇండస్ట్రియల్ రిమోట్లు • 470/490 MHz: ఇండస్ట్రియల్ IoT పరికరాలు • 868/915 MHz: యూరప్ & నార్త్ అమెరికా కోసం ISM బ్యాండ్లు: 2.4 GHS బ్యాండ్: • Wi-4 GH, బ్లూ సెల్యులార్ కమ్యూనికేషన్ మాడ్యూల్స్ |
|
2. గెయిన్ ఆవశ్యకతను మూల్యాంకనం చేయండి |
ప్రసార దూరంతో మ్యాచ్ లాభం |
•స్వల్ప దూరం (<100మీ): 0.8~2 dBi • మధ్యస్థ దూరం (100-500మీ): 2~3 dBi • సుదూర దూరం (>500మీ): 3 dBi పైన |
|
3. ఇన్స్టాలేషన్ స్థలాన్ని తనిఖీ చేయండి |
PCBతో పరిమాణం మరియు నిర్మాణాన్ని సరిపోల్చండి |

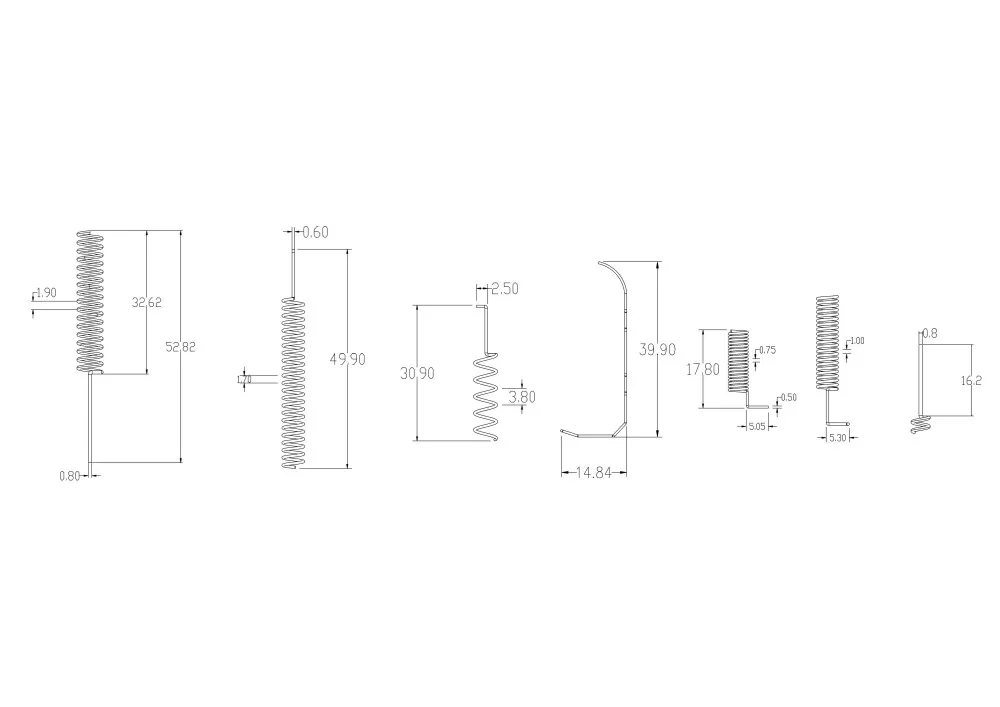

1. సరైన పొడవు మరియు వ్యాసాన్ని ఎంచుకోవడానికి పరికరాల అంతర్గత స్థలాన్ని కొలవండి. 2. పరిమిత గది ఉన్న ప్రదేశాలలో అంచు PCB మౌంటు కోసం బెంట్-టైప్ యాంటెనాలు అందుబాటులో ఉన్నాయి. |
|
4. అప్లికేషన్ పర్యావరణాన్ని అంచనా వేయండి |
వ్యతిరేక జోక్యం & యాంటీ తుప్పు రక్షణ |
1. మెటల్ షీల్డింగ్తో కూడిన పరికరాలు: సర్క్యులర్ పోలరైజేషన్ యాంటెన్నా సిఫార్సు చేయబడింది. 2. తేమ/అవుట్డోర్ వాతావరణం: యాంటీ ఆక్సిడేషన్ కోసం వెండి/బంగారు పూత. |
|
5. విశ్వసనీయ సరఫరాదారుని ఎంచుకోండి |
వన్-స్టాప్ అనుకూలీకరించిన తయారీ సేవ |
Qianmu కమ్యూనికేషన్ అనేది ఒక ప్రొఫెషనల్ యాంటెన్నా ఫ్యాక్టరీ & సరఫరాదారు, OEM & ODMకి మద్దతు ఇస్తుంది, యాంటెన్నా డిజైన్, నమూనా మరియు భారీ ఉత్పత్తితో సహా పూర్తి సేవను అందిస్తుంది. |
తరచుగా అడిగే ప్రశ్నలు
Q1: స్ప్రింగ్ యాంటెన్నా లేదా PCB యాంటెన్నా ఏది మంచిది?
A: ఎంపిక నిర్దిష్ట అప్లికేషన్ అవసరాలపై ఆధారపడి ఉంటుంది. స్ప్రింగ్ యాంటెన్నా సొల్యూషన్లు సుదూర ప్రసారం (>100 మీటర్లు), ఓమ్నిడైరెక్షనల్ కవరేజ్ మరియు ఫ్లెక్సిబుల్ ఇన్స్టాలేషన్ దిశలు అవసరమయ్యే అప్లికేషన్లకు అనుకూలంగా ఉంటాయి, అయితే PCB యాంటెన్నాలు కఠినమైన పరిమాణం మరియు ధర పరిమితులతో కూడిన కాంపాక్ట్ పరికరాలకు మరింత అనుకూలంగా ఉంటాయి. Qianmu కమ్యూనికేషన్ రెండు పరిష్కారాలను అందిస్తుంది మరియు విభిన్న ప్రాజెక్ట్ అవసరాల ఆధారంగా వృత్తిపరమైన సిఫార్సులను అందిస్తుంది.
Q2: అధిక లాభం ఎల్లప్పుడూ మెరుగైన యాంటెన్నా పనితీరును సూచిస్తుందా?
జ: అవసరం లేదు. అధిక లాభం సాధారణంగా సిగ్నల్ ఏకాగ్రతను మెరుగుపరుస్తుంది కానీ కొన్ని దిశలలో కవరేజీని తగ్గించవచ్చు. సరైన ఎంపికలో ప్రసార దూరం, కవరేజ్ అవసరాలు మరియు అనువర్తన వాతావరణాన్ని పరిగణనలోకి తీసుకోవాలి. Qianmu కమ్యూనికేషన్ 0.8 నుండి 3.5 dBi వరకు విభిన్న లాభాల ఎంపికలతో ఉత్పత్తులను అందిస్తుంది.
Q3: యాంటెన్నాను అనుకూలీకరించవచ్చా?
జ: అవును. Qianmu కమ్యూనికేషన్ OEM/ODM అనుకూలీకరణ సేవలను అందిస్తుంది, వీటిలో ఫ్రీక్వెన్సీ సర్దుబాటు, పరిమాణ సవరణ, మెటీరియల్ ఎంపిక మరియు విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా బెండింగ్ యాంగిల్ అనుకూలీకరణ ఉన్నాయి.
Q4: ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి ఏమిటి?
A: Qianmu కమ్యూనికేషన్ ఉత్పత్తులు -40℃ నుండి +85℃ వరకు విశ్వసనీయంగా పనిచేస్తాయి, చాలా పారిశ్రామిక మరియు వినియోగదారు అనువర్తనాల అవసరాలను తీరుస్తాయి.
Q5: ఇంపెడెన్స్ మ్యాచింగ్ అవసరమా?
జ: అవును. స్టాండర్డ్ ఇంపెడెన్స్ 50Ω, మరియు ప్రాక్టికల్ అప్లికేషన్లకు సరైన పనితీరును సాధించడానికి యాంటెన్నా మరియు RF ట్రాన్స్మిటర్ పోర్ట్ మధ్య సరిపోలే భాగాలు అవసరం కావచ్చు. Qianmu కమ్యూనికేషన్ యాంటెన్నా మ్యాచింగ్ మరియు డీబగ్గింగ్ కోసం సాంకేతిక మద్దతును అందిస్తుంది.
Q6: కనీస ఆర్డర్ పరిమాణం (MOQ) ఎంత?
A: Qianmu కమ్యూనికేషన్ ప్రోటోటైప్ నమూనాలు మరియు చిన్న బ్యాచ్ల నుండి పెద్ద-స్థాయి ఉత్పత్తి వరకు సౌకర్యవంతమైన ఆర్డర్ పరిమాణాలకు మద్దతు ఇస్తుంది. వివరణాత్మక MOQ అవసరాల కోసం, దయచేసి మా విక్రయ బృందాన్ని సంప్రదించండి.
