PIFA యాంటెన్నా

PIFA యాంటెన్నా అంటే ఏమిటి

PIFA యాంటెన్నాలు, ప్లానర్ ఇన్వర్టెడ్-F యాంటెన్నాలు అని కూడా పిలుస్తారు, ఇవి వినియోగదారు ఎలక్ట్రానిక్స్ మరియు IoT పరికరాలలో అత్యంత విస్తృతంగా ఉపయోగించే అంతర్నిర్మిత రేడియేషన్ యాంటెన్నా నిర్మాణాలలో ఒకటి. అవి క్లోజ్డ్ అప్లికేషన్‌ల కోసం రూపొందించబడిన తక్కువ ప్రొఫైల్, సూక్ష్మీకరించిన RF యాంటెన్నాలు.

సాధారణ సిరామిక్ యాంటెన్నాలు, వైర్ యాంటెన్నాలు మరియు PCB యాంటెన్నాలతో పోలిస్తే, ప్రధాన ప్రయోజనం ఏమిటంటే, మెటల్ హౌసింగ్‌లు, ప్లాస్టిక్ సీల్డ్ స్ట్రక్చర్‌లు మరియు పరిమిత అంతర్గత ప్రదేశాలలో స్థిరమైన ప్రతిధ్వనిని నిర్వహించగల సామర్థ్యం.

మా భారీ-ఉత్పత్తి ఉత్పత్తులు రెండు ప్రధాన స్రవంతి నిర్మాణాలుగా విభజించబడ్డాయి:

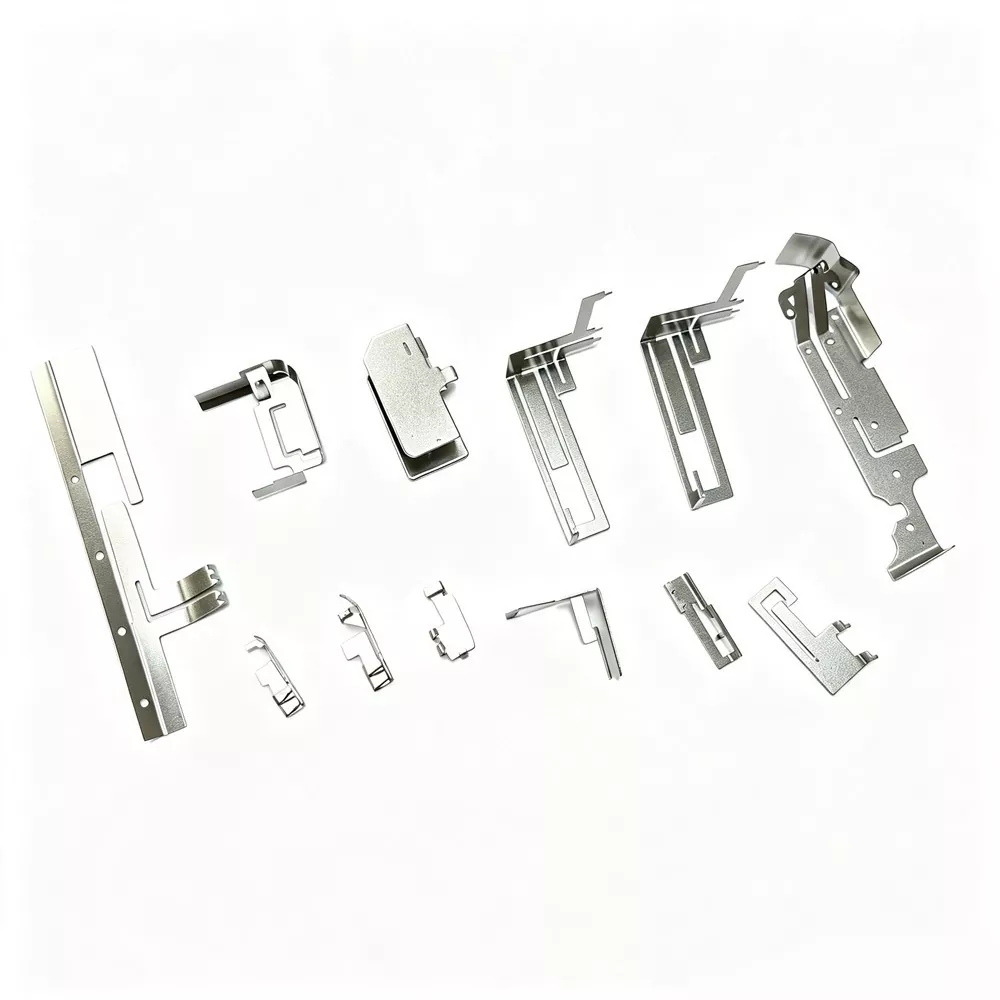

1. స్ప్రింగ్ PIFA యాంటెన్నా

స్టెయిన్‌లెస్ స్టీల్/ఫాస్ఫర్ కాంస్య స్ప్రింగ్ ఒక-ముక్క స్టాంపింగ్ ద్వారా ఏర్పడుతుంది, అధిక కాఠిన్యం, మంచి స్థితిస్థాపకత, షాక్ నిరోధకత, వాహనం-మౌంటెడ్, ఇండస్ట్రియల్ కంట్రోల్, స్పోర్ట్స్ ఎక్విప్‌మెంట్‌లకు అనువైనది, దీర్ఘ-కాల పరిచయంలో వదులుకోదు లేదా ఆక్సీకరణం చెందదు, ప్రామాణిక భారీ ఉత్పత్తికి అనుకూలంగా ఉంటుంది.

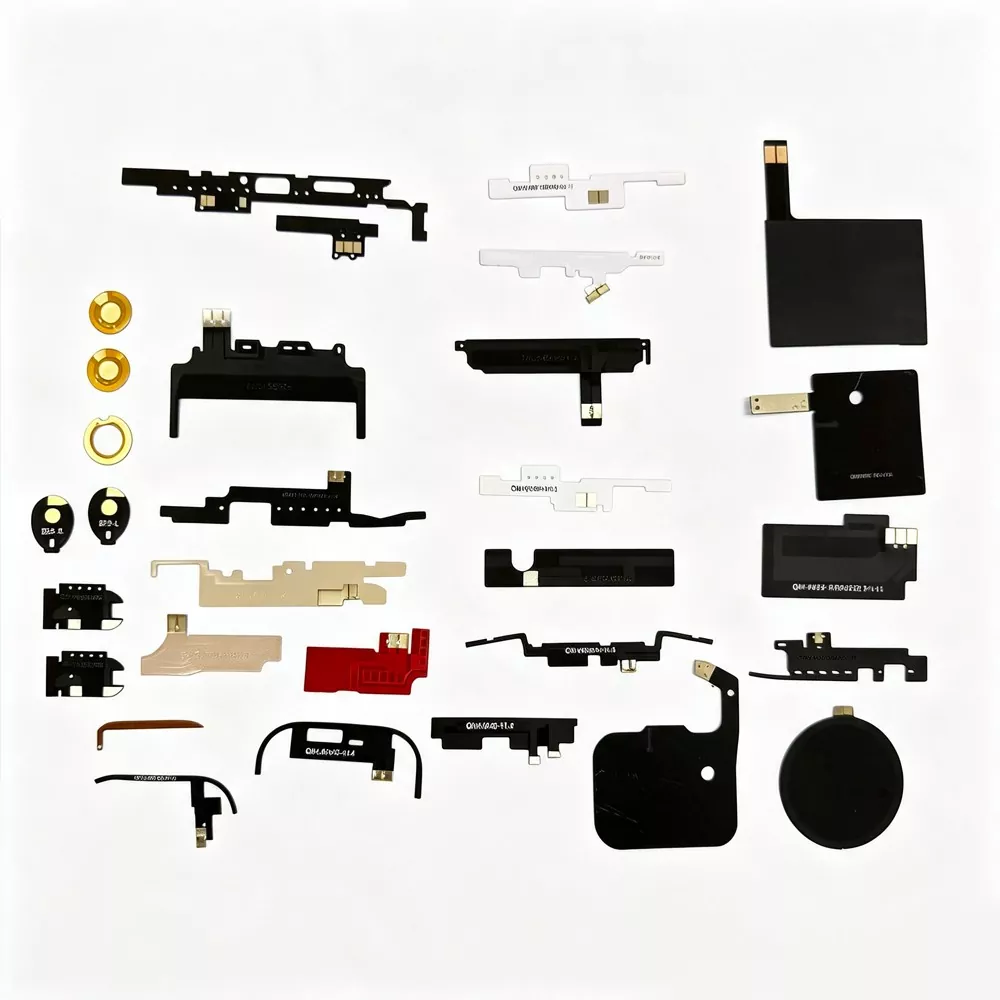

2. సింగిల్ FPC ఫ్లెక్సిబుల్ PIFA యాంటెన్నా

సింగిల్-లేయర్ FPC ఫ్లెక్సిబుల్ సర్క్యూట్ బోర్డ్ ఎచింగ్ ప్రాసెస్‌తో, ఇది తేలికగా, సన్నగా, ఫ్లెక్సిబుల్, బెండబుల్ మరియు వాల్-అటాచ్డ్, అల్ట్రా-సన్నని పరికరాలు, క్రమరహిత నిర్మాణాలు మరియు చిన్న శరీరాలకు అనుకూలంగా ఉంటుంది. ఇది ప్రస్తుతం స్మార్ట్ హార్డ్‌వేర్ కోసం ప్రధాన స్రవంతి అంతర్నిర్మిత యాంటెన్నా పరిష్కారం.

PIFA యాంటెన్నాలు ఎలా పని చేస్తాయి

అంతర్నిర్మిత యాంటెన్నా కేవలం "మెటల్ ప్యాచ్" అని చాలా మంది వినియోగదారులు తప్పుగా భావిస్తారు. వాస్తవానికి, ఇది చాలా కఠినమైన రేడియో ఫ్రీక్వెన్సీ రెసొనెన్స్ నిర్మాణాన్ని కలిగి ఉంది మరియు స్పెక్ట్రమ్ ఎనలైజర్‌లు, నెట్‌వర్క్ ఎనలైజర్‌లు మరియు శూన్య సిద్ధాంతం లేకుండా అనెకోయిక్ ఛాంబర్ పరీక్షల ద్వారా సూత్రాన్ని పూర్తిగా ధృవీకరించవచ్చు.

1. గ్రౌండ్ రెసొనెన్స్ సూత్రం: PIFA నిర్మాణం విలోమ F రెసొనెన్స్ లూప్‌ను రూపొందించడానికి రేడియేషన్ ఆర్మ్ + గ్రౌండ్ కప్లింగ్‌పై ఆధారపడి ఉంటుంది. సాధారణ యాంటెన్నాలతో పోలిస్తే, ఇది పరికరం యొక్క ప్రధాన బోర్డ్ యొక్క గ్రౌండ్‌పై తక్కువ ఆధారపడి ఉంటుంది మరియు ఎక్కువ మొత్తంలో ఫిట్ టాలరెన్స్ రేటును కలిగి ఉంటుంది.

2. తక్కువ ప్రొఫైల్ రేడియేషన్: యాంటెన్నా చాలా తక్కువగా ఉంటుంది మరియు ఫ్యూజ్‌లేజ్‌కు దగ్గరగా ఇన్‌స్టాల్ చేయబడింది, ఇది మెటల్ షెల్ షీల్డింగ్ వల్ల కలిగే సిగ్నల్ అటెన్యూయేషన్‌ను సమర్థవంతంగా తగ్గిస్తుంది మరియు పరికరాలను అమర్చిన తర్వాత సిగ్నల్ గుచ్చు సమస్యను పరిష్కరించగలదు.

3. నాయిస్ ఫిల్టరింగ్: మదర్‌బోర్డ్ CPU, పవర్ సప్లై మరియు మెమరీ ద్వారా ఉత్పన్నమయ్యే హై-ఫ్రీక్వెన్సీ నాయిస్‌ను ఫిల్టర్ చేయగల స్వాభావిక వడపోత లక్షణాలను PIFA కలిగి ఉంది, బ్యాక్‌గ్రౌండ్ శబ్దాన్ని గణనీయంగా తగ్గిస్తుంది మరియు సిగ్నల్-టు-నాయిస్ నిష్పత్తిని మెరుగుపరుస్తుంది.

4. బహుళ-బ్యాండ్ అనుకూల ప్రతిధ్వని: ఖచ్చితమైన రూటింగ్, స్లాటింగ్ మరియు ఇంపెడెన్స్ మ్యాచింగ్ డిజైన్ ద్వారా, ఒకే FPC PIFA యాంటెన్నా 2.4G, 5G, బ్లూటూత్ మరియు LTEతో సహా బహుళ బ్యాండ్‌లను ఏకకాలంలో ఉంచగలదు, పరికరం యొక్క అంతర్గత స్థలాన్ని గణనీయంగా ఆదా చేస్తుంది.

వివరణాత్మక సాంకేతిక లక్షణాలు

పీర్ ఉత్పత్తులపై ప్రయోజనాలు

మార్కెట్‌లోని సాధారణ యాంటెన్నాలు తరచుగా సాధారణ సమస్యలను కలిగి ఉంటాయి, వీటిలో అధిక హౌసింగ్ అటెన్యుయేషన్, అస్థిరమైన VSWR, పేలవమైన జోక్య నిరోధకత మరియు అస్థిరమైన బ్యాచ్ పనితీరు ఉన్నాయి. మా PIFA యాంటెన్నా స్పష్టమైన ప్రయోజనాలను అందిస్తుంది:

సాధారణ PCB యాంటెన్నాలతో పోలిస్తే: PCB యాంటెన్నాలు హౌసింగ్ షీల్డింగ్ ద్వారా సులభంగా ప్రభావితమవుతాయి. యాంటెన్నా హౌసింగ్ అటెన్యుయేషన్‌ను 70% కంటే ఎక్కువ తగ్గిస్తుంది.

సిరామిక్ యాంటెన్నాలతో పోలిస్తే: సిరామిక్ యాంటెనాలు పెళుసుగా మరియు ఉష్ణోగ్రత వ్యత్యాసాలకు సున్నితంగా ఉంటాయి, అయితే ఈ నిర్మాణం మెరుగైన షాక్ నిరోధకత, వేడి నిరోధకత మరియు అధిక మొత్తం పాస్ రేటును అందిస్తుంది.

సాధారణ FPC యాంటెన్నాలతో పోలిస్తే: సాధారణ FPC యాంటెన్నాలు PIFA ప్రతిధ్వని నిర్మాణాన్ని కలిగి ఉండవు, ఫలితంగా ముఖ్యమైన సిగ్నల్ డ్రిఫ్ట్ ఏర్పడుతుంది. మా సింగిల్ FPC సొల్యూషన్ ఖచ్చితమైన ప్రతిధ్వని మరియు స్థిరమైన పనితీరును అందిస్తుంది.

పేరు లేని స్ప్రింగ్ యాంటెన్నాలతో పోలిస్తే: సాధారణ స్ప్రింగ్ యాంటెన్నాలు ఇంపెడెన్స్ మ్యాచింగ్‌ను కలిగి ఉండవు, అస్థిర సిగ్నల్ పనితీరును కలిగిస్తాయి. Qianmu కమ్యూనికేషన్ రవాణాకు ముందు పూర్తి తనిఖీ మరియు అమరికను నిర్వహిస్తుంది.

నాణ్యమైన PIFA యాంటెన్నాను ఎలా ఎంచుకోవాలి

1. నిర్మాణాన్ని చూడండి: గాలి చొరబడని శరీరాల కోసం, సాధారణ FPC/PCB యాంటెన్నాలను గుడ్డిగా ఉపయోగించకుండా PIFA నిర్మాణాన్ని ఎంచుకోండి;

2. అప్లికేషన్ దృశ్యాలను పరిగణించండి: వైబ్రేషన్ పరికరాల కోసం, వసంత PIFA యాంటెన్నాను ఎంచుకోండి; అల్ట్రా-సన్నని పరికరాల కోసం, FPC PIFA యాంటెన్నాను ఎంచుకోండి.

3 బ్యాచ్ అనుగుణ్యత కోసం చూడండి: పెద్ద ఫ్యాక్టరీ మాస్ ప్రొడక్షన్ క్రమాంకనం, చిన్న బ్యాచ్ పనితీరు తేడాలు, అమ్మకాల తర్వాత తక్కువ వైఫల్యం రేటు;

4 అనుకూలీకరణ సామర్థ్యాలను చూడండి: వివిధ ఉత్పత్తి ID డిజైన్‌లకు సరిపోయేలా యంత్రం యొక్క మొత్తం నిర్మాణం ప్రకారం పరిమాణం, వైరింగ్ మరియు మ్యాచింగ్‌లను సవరించవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1: దీనిని పరిమాణం మరియు ఫ్రీక్వెన్సీ బ్యాండ్‌లో అనుకూలీకరించవచ్చా?

జ: అవును. మా కంపెనీ స్ప్రింగ్ PIFA యాంటెన్నాలు మరియు సింగిల్ FPC PIFA యాంటెన్నాలకు అనుకూలమైన, పూర్తి-పరిమాణం, పూర్తి-బ్యాండ్, ఇంపెడెన్స్ మ్యాచింగ్‌కు మద్దతు ఇస్తుంది మరియు ఉచిత స్కీమ్ ఆప్టిమైజేషన్‌ను అందిస్తుంది.

Q2: సాధారణ యాంటెన్నాల కంటే PIFA యాంటెన్నాల యొక్క మెరుగైన సంకేతాలు ఏమిటి?

A: అతి పెద్ద ప్రయోజనం ఏమిటంటే, ఇది కేసులో తక్కువ అటెన్యూయేషన్‌ను కలిగి ఉంటుంది, షీల్డింగ్ మరియు జోక్యానికి నిరోధకతను కలిగి ఉంటుంది మరియు మొత్తం యంత్ర వాతావరణంలో వాస్తవ అనుభవం సాధారణ యాంటెన్నాల కంటే చాలా మెరుగ్గా ఉంటుంది.

Q3: మీరు ఎగుమతికి మద్దతు ఇస్తున్నారా మరియు మీరు సర్టిఫికేట్ అందించగలరా?

జ: గ్లోబల్ ఎగుమతికి మద్దతు ఉంది. CE, ROHS, FCC, పరీక్ష నివేదికలు, ఫ్యాక్టరీ అర్హతలు అందుబాటులో ఉన్నాయి, విదేశీ వాణిజ్యం కోసం B2B సేకరణ అవసరాలను పూర్తిగా తీరుస్తుంది.
