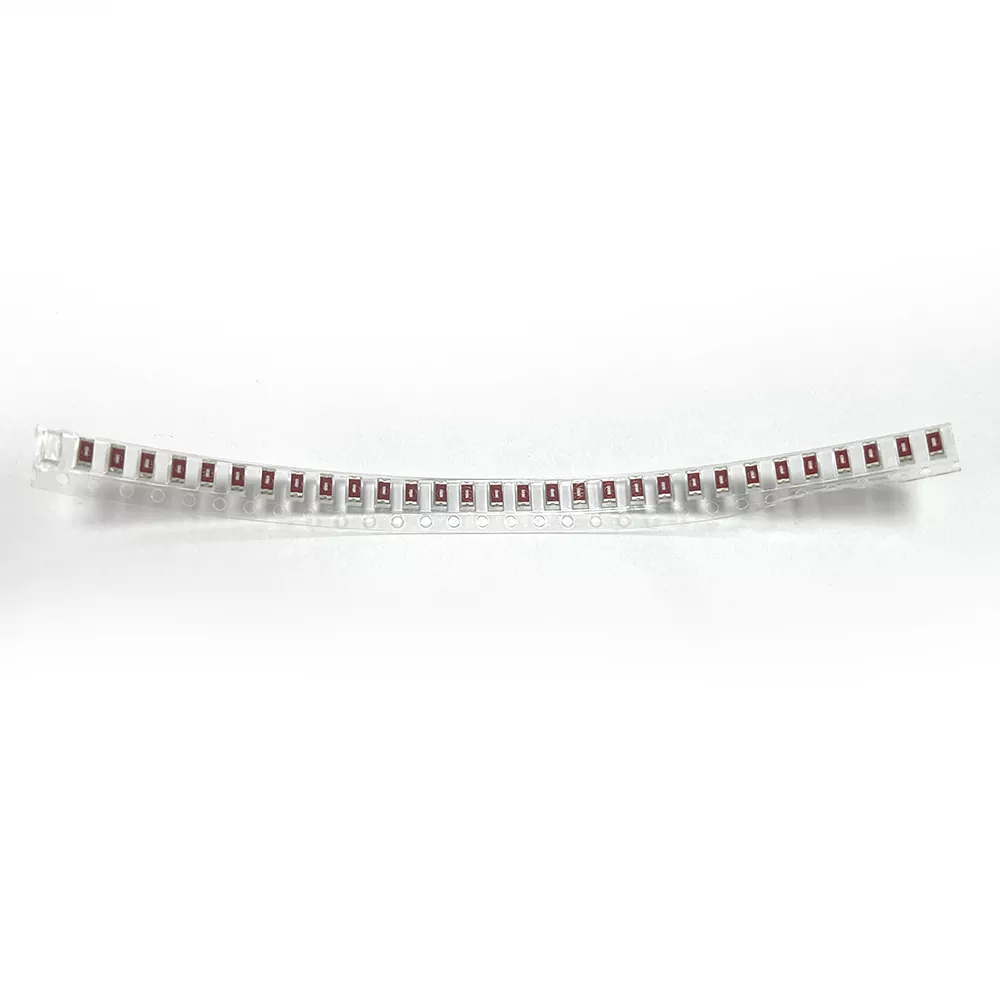

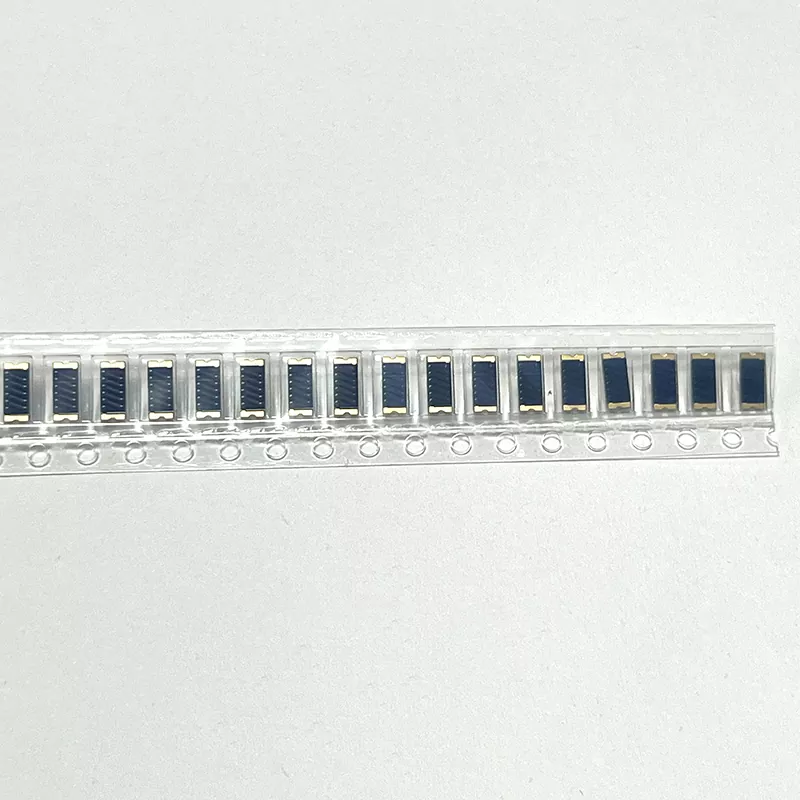

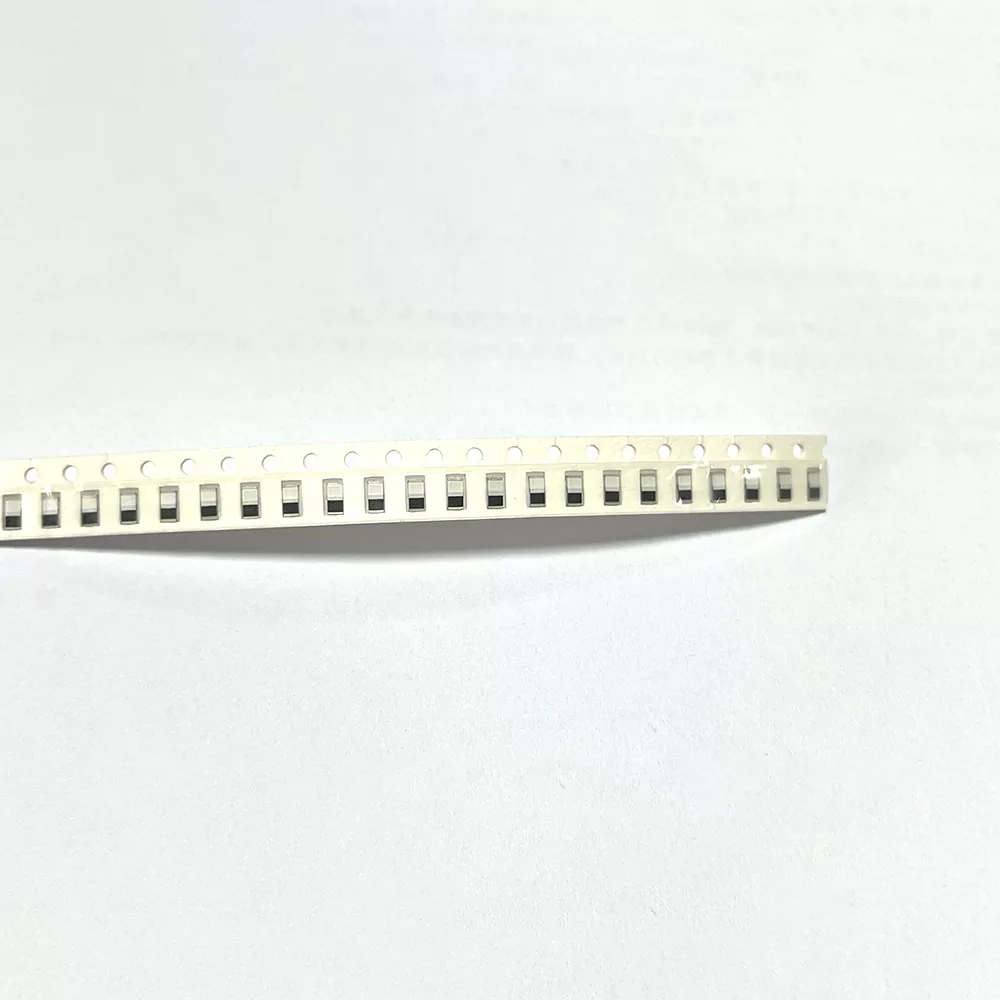

సిరామిక్ ప్యాచ్ యాంటెన్నా

బ్లూటూత్ సిరామిక్ ప్యాచ్ యాంటెన్నా అనేది 2.4GHz బ్లూటూత్ కమ్యూనికేషన్ బ్యాండ్ కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడిన సూక్ష్మీకరించిన అంతర్నిర్మిత RF యాంటెన్నా. ఇది అధిక విద్యుద్వాహక సిరామిక్‌ను కోర్ సబ్‌స్ట్రేట్‌గా ఉపయోగిస్తుంది మరియు అధిక-ఉష్ణోగ్రత లేయర్-బై-లేయర్ సింటరింగ్ మరియు ప్రెసిషన్ మెటల్ సర్క్యూట్ ఎచింగ్ ద్వారా తయారు చేయబడుతుంది.

ఈ యాంటెన్నా నిష్క్రియ ప్యాచ్ RF ట్రాన్స్‌సీవర్ భాగం. ఇది సంస్థాపన సమయంలో బాహ్య వైరింగ్ లేదా పెద్ద క్లియరెన్స్ ప్రాంతం అవసరం లేదు.

దాని అధిక విద్యుద్వాహక పదార్థం మరియు కాంపాక్ట్ నిర్మాణంతో, ఇది పరిమిత స్థలంలో సమర్థవంతమైన బ్లూటూత్ సిగ్నల్ ట్రాన్స్‌మిషన్ మరియు రిసెప్షన్‌ను సాధిస్తుంది, అదే సమయంలో తక్కువ విద్యుత్ వినియోగం, బలమైన వ్యతిరేక జోక్య నిరోధక పనితీరు మరియు అధిక స్థిరత్వం వంటి ప్రయోజనాలను అందిస్తుంది.

బ్లూటూత్ ధరించగలిగిన పరికరాలు, స్మార్ట్ హోమ్ ఉత్పత్తులు, IoT టెర్మినల్స్ మరియు వాహనం-మౌంటెడ్ బ్లూటూత్ పరికరాల భారీ ఉత్పత్తి కోసం ఇది హై-ఎండ్ బిల్ట్-ఇన్ యాంటెన్నా సొల్యూషన్‌గా విస్తృతంగా ఉపయోగించబడుతుంది.

ఇది ఎలా పనిచేస్తుంది

Qianmu కమ్యూనికేషన్ బ్లూటూత్ సిరామిక్ ప్యాచ్ యాంటెన్నా అధిక విద్యుద్వాహక సిరామిక్ రెసొనెన్స్ మరియు మైక్రోస్ట్రిప్ రేడియేషన్ నిర్మాణాన్ని స్వీకరించింది, ఇందులో సిరామిక్ డైలెక్ట్రిక్ సబ్‌స్ట్రేట్, ఉపరితల మెటల్ రేడియేషన్ ప్యాచ్ మరియు దిగువ గ్రౌండ్ మ్యాచింగ్ లేయర్ ఉంటాయి.

నిర్మాణం స్థిరమైన సిగ్నల్ ట్రాన్స్మిషన్, ఖచ్చితమైన పారామితి నియంత్రణ మరియు ప్రయోగశాల పరీక్ష ద్వారా ధృవీకరించబడిన విశ్వసనీయ పనితీరును అందిస్తుంది.

ఖచ్చితమైన బ్యాండ్ ప్రతిధ్వని

9.2 అధిక విద్యుద్వాహక సిరామిక్ సబ్‌స్ట్రేట్‌ని ఉపయోగించి, యాంటెన్నా 2400–2483.5MHz పూర్తి బ్లూటూత్ ఫ్రీక్వెన్సీ బ్యాండ్‌తో ఖచ్చితంగా సరిపోతుంది. 99.6% వరకు బ్యాండ్ మ్యాచింగ్ ఖచ్చితత్వంతో, ఇది ఫ్రీక్వెన్సీ ఆఫ్‌సెట్ మరియు సిగ్నల్ అటెన్యూయేషన్‌ను సమర్థవంతంగా తగ్గిస్తుంది, బ్లూటూత్ లాగ్ మరియు డిస్‌కనెక్ట్ సమస్యలను పరిష్కరించడంలో సహాయపడుతుంది.

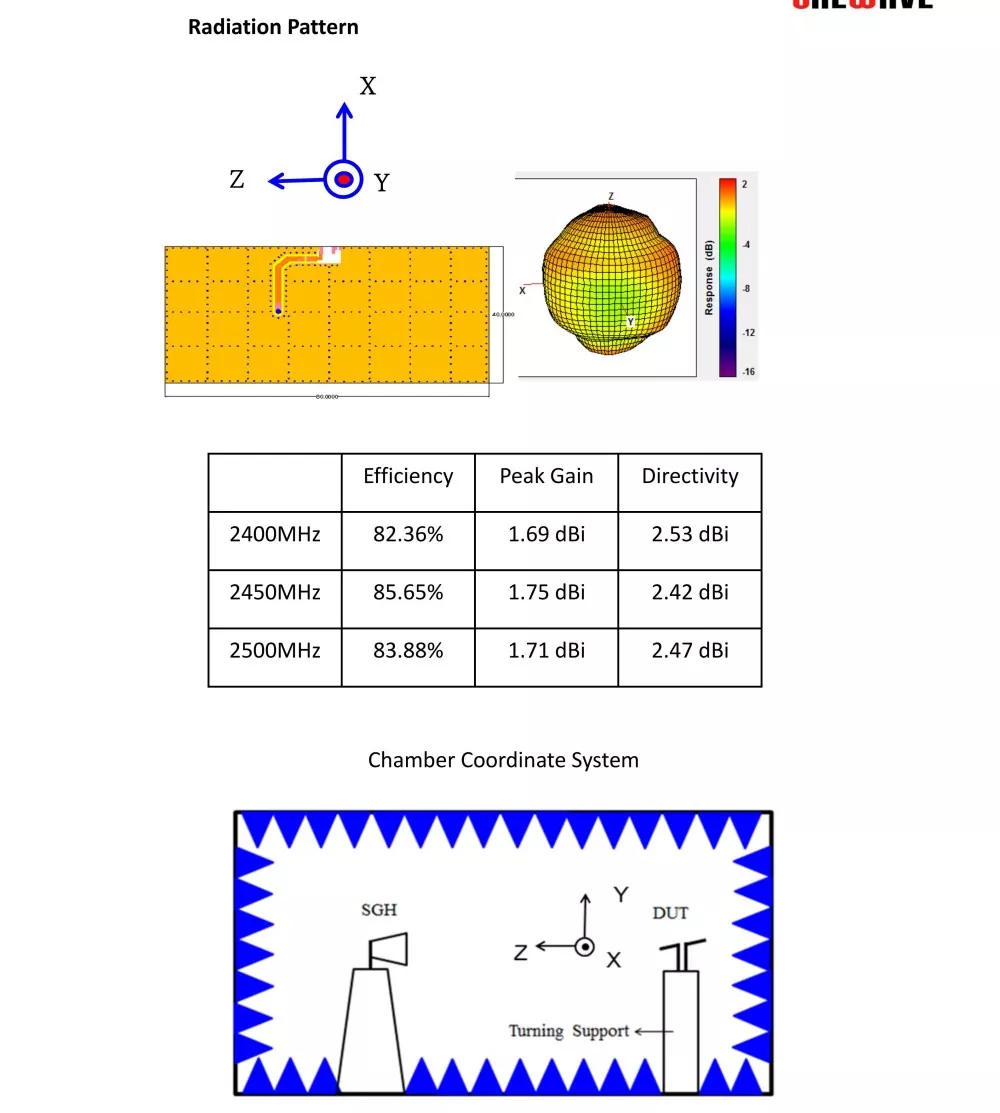

360° ఓమ్నిడైరెక్షనల్ రేడియేషన్

ఉపరితల ఖచ్చితత్వ మైక్రోస్ట్రిప్ సర్క్యూట్ 95% వరకు రేడియేషన్ ఏకరూపతతో ఏకరీతి విద్యుదయస్కాంత వికిరణ క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది. సాధారణ PCB యాంటెన్నాలతో పోలిస్తే, ఇది సిగ్నల్ బ్లైండ్ స్పాట్‌లను గణనీయంగా తగ్గిస్తుంది మరియు పరికరాల కోసం మరింత స్థిరమైన బహుళ-కోణ కనెక్షన్‌లను అందిస్తుంది.

బలమైన విద్యుదయస్కాంత జోక్యం నిరోధకత

సిరామిక్ విద్యుదయస్కాంత పదార్థం స్వాభావిక విద్యుదయస్కాంత ఐసోలేషన్‌ను అందిస్తుంది, మదర్‌బోర్డ్ చిప్స్, పవర్ సప్లైస్ మరియు బ్యాటరీ నాయిస్ నుండి షీల్డ్ జోక్యాన్ని సహాయపడుతుంది. సంక్లిష్ట పరిస్థితులలో, సిగ్నల్-టు-నాయిస్ రేషియో 4–6dB పెరిగింది, ఇది సాంప్రదాయిక స్ప్రింగ్ మరియు PCB యాంటెన్నాల కంటే మెరుగైన వ్యతిరేక జోక్యాన్ని అందిస్తుంది.

తక్కువ-పవర్ ఇంపెడెన్స్ మ్యాచింగ్

యాంటెన్నా ≤1.3 స్టాండింగ్ వేవ్ రేషియోతో ప్రామాణిక 50Ω ఖచ్చితమైన ఇంపెడెన్స్ మ్యాచింగ్‌ను స్వీకరిస్తుంది, ఇది చాలా తక్కువ సిగ్నల్ నష్టాన్ని నిర్ధారిస్తుంది. ఇది బ్లూటూత్ పవర్ వినియోగాన్ని 15% తగ్గించగలదు, ఇది BLE తక్కువ-పవర్ అప్లికేషన్‌లకు మరియు దీర్ఘ బ్యాటరీ జీవిత అవసరాలకు అనుకూలంగా ఉంటుంది.

విస్తృత ఉష్ణోగ్రత పరిధిలో స్థిరమైన ఆపరేషన్

సమీకృత అధిక-ఉష్ణోగ్రత సింటెర్డ్ నిర్మాణం అద్భుతమైన ఉష్ణ స్థిరత్వాన్ని అందిస్తుంది. -40°C నుండి +85°C వరకు అధిక మరియు తక్కువ ఉష్ణోగ్రత సైక్లింగ్ పరీక్షల తర్వాత, ఫ్రీక్వెన్సీ విచలనం ≤±2MHz లోపల ఉంటుంది. యాంటెన్నా అధిక మరియు తక్కువ ఉష్ణోగ్రత వాతావరణంలో స్థిరమైన పనితీరును నిర్వహిస్తుంది.

ఉత్పత్తి ఎంపిక గైడ్

చాలా మంది హార్డ్‌వేర్ డెవలపర్‌లు మరియు కొనుగోలుదారులు పరిమాణంపై మాత్రమే దృష్టి పెడతారు మరియు పని పరిస్థితులు మరియు పారామితుల అమరికను విస్మరిస్తారు, ఫలితంగా భారీ ఉత్పత్తి రీవర్క్ మరియు టెర్మినల్ వైఫల్యాలు ఏర్పడతాయి. బ్లూటూత్ సిరామిక్ ప్యాచ్ యాంటెన్నాను ఎంచుకున్నప్పుడు, మీరు దానిని మూడు కోర్ కొలతల ప్రకారం ఖచ్చితంగా సరిపోల్చవచ్చు:

• పరికర శక్తి అవసరాల ఆధారంగా ఎంచుకోండి: బ్యాటరీతో నడిచే BLE తక్కువ పవర్ పరికరాలు మరియు ధరించగలిగే పరికరాల కోసం, పరికరం బ్యాటరీ జీవితాన్ని గణనీయంగా పెంచడానికి అల్ట్రా-తక్కువ పవర్ స్టాండర్డ్ సిరామిక్ యాంటెన్నాలకు ప్రాధాన్యత ఇవ్వండి; ప్లగ్-ఇన్ పరికరాల కోసం, అధిక-లాభం మెరుగుపరచబడిన సంస్కరణను ఎంచుకోండి.

• ఆపరేటింగ్ పరిస్థితుల ఆధారంగా ఎంచుకోండి: ఇండోర్ సాధారణ-ఉష్ణోగ్రత పౌర పరికరాల కోసం, సాధారణ మోడల్ ఆమోదయోగ్యమైనది; వాహనం-మౌంటెడ్, అవుట్‌డోర్ మరియు ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ కోసం, ఇండస్ట్రియల్-గ్రేడ్ వైడ్-టెంపరేచర్ యాంటీ వైబ్రేషన్ మోడల్స్ ఎంచుకోవాలి. అవి కఠినమైన వాతావరణాలను తట్టుకోగలవు మరియు ఎక్కువ కాలం ఉపయోగంలో వాటి పనితీరు క్షీణించదు.

• పరికరాల నిర్మాణం ఆధారంగా ఎంచుకోండి: చాలా చిన్న శరీరం మరియు రిజర్వు చేయబడిన హెడ్‌రూమ్ లేని పరికరాల కోసం, సూక్ష్మీకరించిన ఉపరితల మౌంట్ మోడల్‌లను ఎంచుకోండి; సుదూర బ్లూటూత్ ట్రాన్స్‌మిషన్ మరియు మెష్ నెట్‌వర్కింగ్ అవసరమయ్యే పరికరాల కోసం, అధిక-లాభం, అధిక-వ్యతిరేక జోక్యం అనుకూల నమూనాలను ఎంచుకోండి.

తరచుగా అడిగే ప్రశ్నలు

Q1: సాధారణ యాంటెన్నా కంటే బ్లూటూత్ సిరామిక్ ప్యాచ్ యాంటెన్నా యొక్క గొప్ప ప్రయోజనం ఏమిటి?

A1: ప్రధాన ప్రయోజనాలు అధిక స్థిరత్వం, తక్కువ విద్యుత్ వినియోగం, బలమైన యాంటీ-జోక్యం, అధిక మరియు తక్కువ ఉష్ణోగ్రతలకు నిరోధకత, భారీ ఉత్పత్తిలో అధిక స్థిరత్వం, సాధారణ PCB యాంటెన్నాలు మరియు స్ప్రింగ్ యాంటెన్నాల నొప్పి పాయింట్లను సంపూర్ణంగా పరిష్కరించడం, పెద్ద ఫ్రీక్వెన్సీ విచలనం, అధిక శక్తి వినియోగం మరియు పేలవమైన వైబ్రేషన్ రెసిస్టెన్స్, ముఖ్యంగా అధిక-స్థాయి ఆటోమోట్ స్మార్ట్ హార్డ్‌వేర్, భారీ ఉత్పత్తికి అనుకూలం.

Q2: ఈ యాంటెన్నా బ్లూటూత్ 5.0/5.1/5.3 BLE తక్కువ పవర్ ప్రోటోకాల్‌కు మద్దతు ఇస్తుందా?

A2: పూర్తిగా మద్దతు ఉంది. ఇది బ్లూటూత్ ప్రోటోకాల్ యొక్క అన్ని వెర్షన్‌లకు అనుకూలంగా ఉంటుంది, BLE తక్కువ శక్తి, బ్లూటూత్ మెష్ నెట్‌వర్కింగ్, 2.4G యూనివర్సల్ వైర్‌లెస్ ట్రాన్స్‌మిషన్ మరియు మార్కెట్‌లోని అన్ని ప్రధాన స్రవంతి బ్లూటూత్ మాడ్యూల్‌లకు అనుకూలంగా ఉంటుంది.

Q3: పరిమాణం, పారామితులు మరియు బ్రాండ్ లోగోను అనుకూలీకరించవచ్చా?

A3: పూర్తి డైమెన్షనల్ అనుకూలీకరణకు మద్దతు ఇస్తుంది. సోర్స్ ఫ్యాక్టరీగా, ఇది యాంటెన్నా పరిమాణం, ఇంపెడెన్స్ మరియు కస్టమర్ అవసరాలకు అనుగుణంగా పొందడం, గృహంపై కస్టమర్ యొక్క ప్రత్యేకమైన లోగో యొక్క సిల్క్-స్క్రీన్ ప్రింటింగ్‌కు మద్దతు ఇస్తుంది మరియు OEM/ODM ప్రైవేట్ లేబుల్ మాస్ ప్రొడక్షన్ అవసరాలకు అనుగుణంగా ఉంటుంది.
