కాయిన్ యాంటెన్నా

కాయిన్ యాంటెన్నా అనేది బటన్-వంటి ఆకారంతో కాంపాక్ట్, స్థూపాకార బాహ్య RF యాంటెన్నా. 2.4GHz 5.8GHz డ్యూయల్ బ్యాండ్ యాంటెన్నాగా రూపొందించబడింది, ఇది WiFi, Bluetooth మరియు ZigBee కమ్యూనికేషన్‌ని ఉపయోగించే చిన్న ఎలక్ట్రానిక్ పరికరాల కోసం తేలికపాటి వైర్‌లెస్ ప్రసార పరిష్కారాన్ని అందిస్తుంది.

Qianmu కమ్యూనికేషన్ యొక్క స్వీయ-అభివృద్ధి చెందిన బటన్ రబ్బర్ రాడ్ యాంటెన్నా వన్-పీస్ ఇంజెక్షన్ మోల్డింగ్ మరియు సీలింగ్ టెక్నాలజీని స్వీకరించింది. ఇది పూర్తి కాపర్ రెసొనెంట్ ఎలిమెంట్ మరియు దిగువన మెటల్ రిఫ్లెక్టివ్ షీల్డింగ్ లేయర్‌ను అనుసంధానిస్తుంది.

ప్రామాణిక SMA థ్రెడ్ ఇంటర్‌ఫేస్‌తో అమర్చబడి, ఈ SMA డ్యూయల్ బ్యాండ్ యాంటెన్నాను నేరుగా పరికర గృహానికి మౌంట్ చేయవచ్చు మరియు సురక్షితం చేయవచ్చు. సన్నని రబ్బరు రాడ్ యాంటెన్నాలు మరియు అంతర్నిర్మిత PCB యాంటెన్నాలతో పోలిస్తే, ఇది ఇండోర్ మరియు అవుట్‌డోర్ అప్లికేషన్‌ల కోసం సీల్డ్ హౌసింగ్‌తో కాంపాక్ట్, వివేకవంతమైన నిర్మాణాన్ని అందిస్తుంది.

ఇది ఎలా పనిచేస్తుంది

కాయిన్ యాంటెన్నా డ్యూయల్-బ్యాండ్ RF ట్రాన్స్‌మిషన్ మరియు రిసెప్షన్ కోసం అంతర్గత డబుల్-లేయర్ రింగ్ కాపర్ ఓసిలేటర్‌ను ఉపయోగిస్తుంది. బటన్-ఆకారపు బేస్ సిగ్నల్ రేడియేషన్‌ను నిర్వహించడంలో మరియు సమీపంలోని ఎలక్ట్రానిక్ భాగాల ప్రభావాన్ని తగ్గించడంలో సహాయపడటానికి రూపొందించబడిన మెటల్ రిఫ్లెక్టివ్ లేయర్‌ను కలిగి ఉంటుంది.

1. లేయర్డ్ ఓసిలేటర్ డిజైన్:ఎగువ పొర బ్లూటూత్ మరియు జిగ్‌బీ ఉపయోగించే 2.4GHz బ్యాండ్ కోసం రూపొందించబడింది, అయితే దిగువ లేయర్ అనుకూల WiFi పరికరాల ద్వారా ఉపయోగించే 5.8GHz బ్యాండ్‌కు మద్దతు ఇస్తుంది. పేర్కొన్న పూర్తి-బ్యాండ్ VSWR ≤1.35.

2. బేస్ షీల్డింగ్ మరియు జోక్యం నిర్వహణ:దిగువ మెటల్ రిఫ్లెక్టివ్ లేయర్ పరికరం యొక్క ప్రధాన బోర్డు, లిథియం బ్యాటరీ మరియు మెటల్ హౌసింగ్ నుండి విద్యుదయస్కాంత జోక్యం ప్రభావాన్ని తగ్గించడానికి రూపొందించబడింది. వాస్తవ పనితీరు సంస్థాపనా వాతావరణంపై ఆధారపడి ఉంటుంది మరియు పూర్తయిన పరికరంలో పరీక్ష అవసరం.

3. సీల్డ్ హౌసింగ్ మరియు ఉష్ణోగ్రత నిరోధకత:వన్-పీస్ ఇంజెక్షన్-మోల్డ్ హౌసింగ్ పర్యావరణ పరిరక్షణ కోసం రూపొందించబడింది. పేర్కొన్న ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -35°C నుండి +70°C. పేర్కొన్న పరీక్ష పరిస్థితులలో ఉష్ణోగ్రత-సంబంధిత ఫ్రీక్వెన్సీ స్థిరత్వం నిర్ధారించబడాలి.

4. RF ఇంపెడెన్స్ మ్యాచింగ్:యాంటెన్నా RF ఇంటిగ్రేషన్‌కు మద్దతు ఇవ్వడానికి మరియు ఇంపెడెన్స్ అసమతుల్యతను తగ్గించడానికి 50Ω నామమాత్రపు ఇంపెడెన్స్‌ను ఉపయోగిస్తుంది. లాభం, VSWR మరియు రేడియేషన్ సామర్థ్యాన్ని తగిన RF పరీక్ష ద్వారా అంచనా వేయవచ్చు.

అనుకూలమైన పరికరాలు మరియు అప్లికేషన్లు

1. స్మార్ట్ హోమ్:స్మార్ట్ హోమ్ పరికరాల కోసం యాంటెన్నాగా, దీనిని మినీ స్మార్ట్ గేట్‌వేలు, వైఫై సాకెట్లు, డోర్ మరియు విండో అలారాలు మరియు బ్లూటూత్ రిమోట్ కంట్రోల్‌లలో ఉపయోగించవచ్చు. దీని కాంపాక్ట్ స్ట్రక్చర్ పరిమిత ఇన్‌స్టాలేషన్ స్పేస్ ఉన్న పరికరాల్లో వైర్‌లెస్ కనెక్టివిటీని కల్పించడంలో సహాయపడుతుంది.

2. ఇండస్ట్రియల్ ఇంటర్నెట్ ఆఫ్ థింగ్స్:ఈ వైర్‌లెస్ సెన్సార్ యాంటెన్నా సూక్ష్మ ఉష్ణోగ్రత మరియు తేమ టెర్మినల్స్, వేర్‌హౌస్ అసెట్-ట్రాకింగ్ నోడ్‌లు మరియు వైర్‌లెస్ డేటా ట్రాన్స్‌మిషన్ మాడ్యూల్స్ కోసం పరిగణించబడుతుంది. ఫ్రీక్వెన్సీ బ్యాండ్ మరియు ఇన్‌స్టాలేషన్ పరిస్థితులు సిస్టమ్ అవసరాలకు సరిపోయే IoT పరికరాల అప్లికేషన్‌ల కోసం ఇది యాంటెన్నాకు కూడా సంబంధించినది.

3. పోర్టబుల్ ఎలక్ట్రానిక్స్:పోర్టబుల్ పరికరాల కోసం కాంపాక్ట్ యాంటెన్నాగా, దీనిని హ్యాండ్‌హెల్డ్ స్కానింగ్ పరికరాలు, పోర్టబుల్ డిటెక్టర్లు మరియు మినీ బ్లూటూత్ స్పీకర్లలో ఉపయోగించవచ్చు. తుది ఏకీకరణకు ముందు పరికర లేఅవుట్ మరియు RF పనితీరును అంచనా వేయాలి.

4. భద్రతా పరికరాలు:వైర్‌లెస్ భద్రతా పరికరాల కోసం ఈ యాంటెన్నా చిన్న వైర్‌లెస్ కెమెరాలు మరియు యాక్సెస్-కంట్రోల్ సిస్టమ్‌లకు అనుకూలంగా ఉండవచ్చు. అనుకూల బ్లూటూత్-ఆధారిత ఎంట్రీ సిస్టమ్‌ల కోసం, ఇది బ్లూటూత్ యాక్సెస్ కంట్రోల్ యాంటెన్నాగా ఉపయోగపడుతుంది.

5. RF ఉపకరణాలు:ఐచ్ఛిక ఉపకరణాలలో SMA-to-IPEX ఫీడర్ కేబుల్స్ మరియు ఇతర అనుకూల RF కనెక్షన్ భాగాలు ఉన్నాయి. వైర్‌లెస్ మాడ్యూల్ మరియు పరికర ఇంటర్‌ఫేస్‌కు వ్యతిరేకంగా కనెక్టర్ ఎంపిక నిర్ధారించబడాలి.

కోర్ ఉత్పత్తి లక్షణాలు

Qianmu కమ్యూనికేషన్ కాంపాక్ట్ వైర్‌లెస్ పరికరాల కోసం కాయిన్ యాంటెన్నా ఎంపికలను అందిస్తుంది, అప్లికేషన్ అవసరాలకు అనుగుణంగా ఎంపిక చేయబడిన స్పెసిఫికేషన్‌లు మరియు ఇంటర్‌ఫేస్ కాన్ఫిగరేషన్‌లతో.

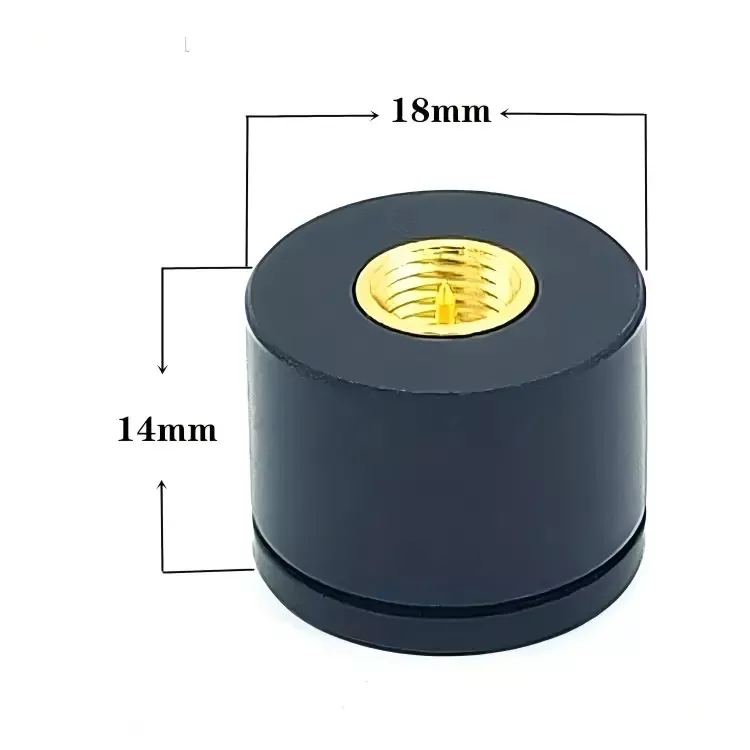

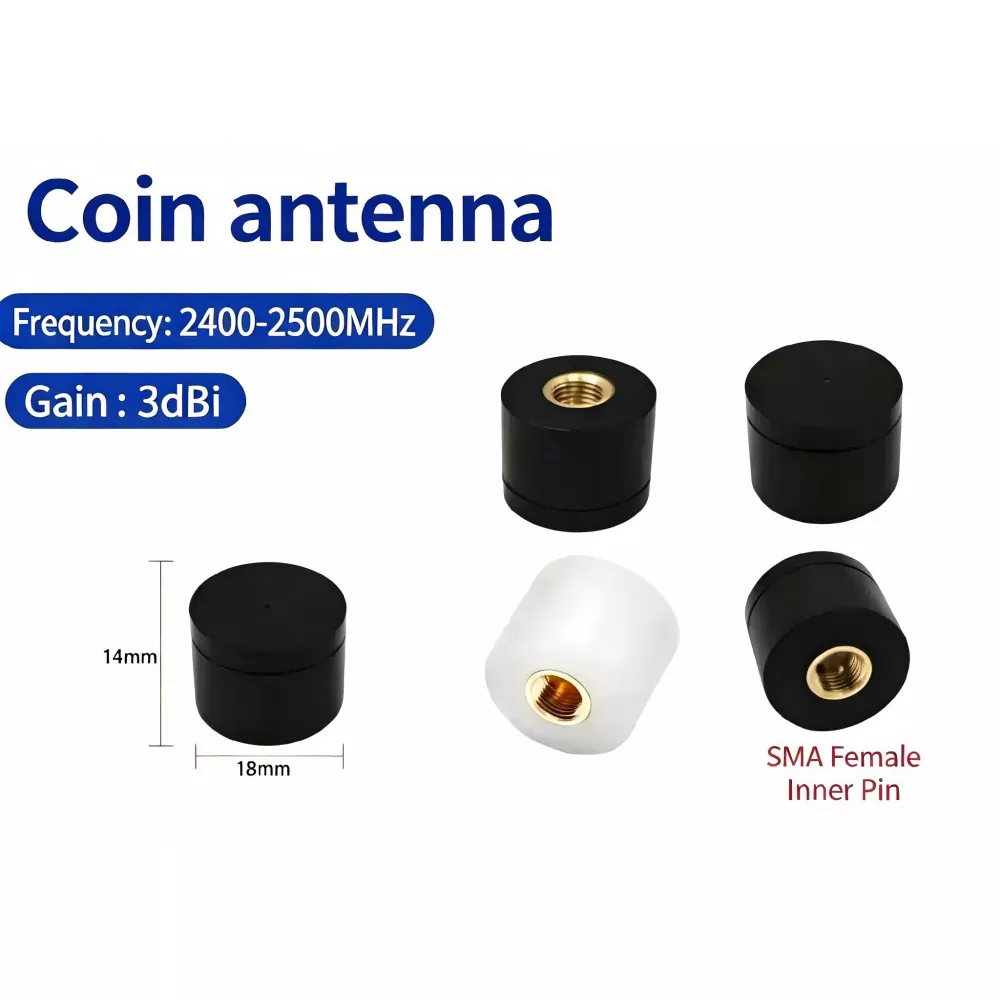

1. కాంపాక్ట్ బటన్-ఆకార నిర్మాణం:14mm ఎత్తుతో 15mm మరియు 18mm మూల వ్యాసాలలో అందుబాటులో ఉంటుంది. చిన్న పాదముద్ర బాహ్య యాంటెన్నా స్థలం పరిమితంగా ఉన్న ఇన్‌స్టాలేషన్‌లకు మద్దతు ఇస్తుంది.

2. ద్వంద్వ-బ్యాండ్ ఆపరేషన్:ఈ మినీ వైఫై యాంటెన్నా పేర్కొన్న 2.4GHz మరియు 5.8GHz ఫ్రీక్వెన్సీ శ్రేణులకు మద్దతు ఇస్తుంది. పరికర కాన్ఫిగరేషన్‌పై ఆధారపడి, యాంటెన్నా అనుకూల WiFi, బ్లూటూత్ మరియు జిగ్‌బీ అప్లికేషన్‌లలో ఉపయోగించబడుతుంది. ఎంపికకు ముందు ప్రోటోకాల్-నిర్దిష్ట ఫ్రీక్వెన్సీ అవసరాలను నిర్ధారించండి.

3. ఇంటర్ఫేస్ ఎంపికలు:ప్రామాణిక కాన్ఫిగరేషన్‌లలో విభిన్న సంప్రదింపు ఏర్పాట్లతో SMA ఇంటర్‌ఫేస్‌లు ఉంటాయి. అనుకూలమైన ఉపకరణాలు ఎంచుకున్న కాన్ఫిగరేషన్‌కు లోబడి టంకము టెర్మినల్స్ మరియు మొదటి తరం లేదా నాల్గవ తరం IPEX ఫీడర్ కేబుల్‌లను కలిగి ఉండవచ్చు.

4. పర్యావరణ పరిరక్షణ:IP54-రేటెడ్ హౌసింగ్ దుమ్ము లోపలికి మరియు నీటి స్ప్లాష్‌ల నుండి రక్షణను అందించడానికి రూపొందించబడింది. స్టాక్ మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా నలుపు మరియు తెలుపు గృహ ఎంపికలు అందుబాటులో ఉన్నాయి.

5. అనుకూలీకరణ:అనుకూల SMA యాంటెన్నా ఎంపికలలో డైమెన్షనల్ సర్దుబాట్లు, షెల్ లోగో ప్రింటింగ్ మరియు RF కనెక్టర్ కాన్ఫిగరేషన్‌లు ఉండవచ్చు. ప్రతి ఆర్డర్ కోసం స్టాక్ లభ్యత, నమూనా లీడ్ టైమ్ మరియు వాల్యూమ్ ధర నిర్ధారించబడాలి.

సాంకేతిక లక్షణాలు

అప్లికేషన్ ఉదాహరణలు

1. స్మార్ట్ హోమ్ పరికరాలు:గృహ స్థలం పరిమితంగా ఉన్న WiFi డోర్ లేదా విండో అలారంలో కాంపాక్ట్ యాంటెన్నాను ఇన్‌స్టాల్ చేయవచ్చు. చివరి కనెక్షన్ పరిధి యాంటెన్నా ప్లేస్‌మెంట్, గోడలు, జోక్యం మరియు పరికరం యొక్క RF కాన్ఫిగరేషన్‌పై ఆధారపడి ఉంటుంది.

2. పారిశ్రామిక సెన్సార్ టెర్మినల్స్:ఉష్ణోగ్రత మరియు తేమ పర్యవేక్షణ పరికరాలతో వైర్‌లెస్ సెన్సార్ యాంటెన్నాను ఉపయోగించవచ్చు. మెటల్-హౌజ్డ్ పరికరాల కోసం, యాంటెన్నా పొజిషనింగ్ మరియు పరిసర గ్రౌండ్ స్ట్రక్చర్ RF పనితీరుపై వాటి ప్రభావాన్ని గుర్తించడానికి మూల్యాంకనం చేయాలి.

3. బాహ్య యాక్సెస్-నియంత్రణ పరికరాలు:బాహ్యంగా మౌంట్ చేయబడిన యాంటెన్నా అనుకూల బ్లూటూత్ యాక్సెస్-నియంత్రణ పరికరాలకు మద్దతు ఇవ్వవచ్చు. ఎన్‌క్లోజర్, కనెక్టర్ సీల్ మరియు మౌంటు అమరికను అవసరమైన పర్యావరణ పరిస్థితులకు వ్యతిరేకంగా తనిఖీ చేయాలి.

4. హ్యాండ్‌హెల్డ్ పరికరాలు:హ్యాండ్‌హెల్డ్ పరికరాల కోసం ఈ మినీ యాంటెన్నా వైర్‌లెస్ బార్‌కోడ్ స్కానర్‌లు మరియు కాంపాక్ట్ బాహ్య యాంటెన్నా అవసరమయ్యే ఇతర పోర్టబుల్ ఎలక్ట్రానిక్‌ల కోసం పరిగణించబడుతుంది. ఉద్దేశించిన ఆపరేటింగ్ వాతావరణంలో కనెక్షన్ స్థిరత్వం ధృవీకరించబడాలి.

ఎంపిక మరియు ఆర్డర్ గైడ్

1. ఫ్రీక్వెన్సీ ఎంపిక:అనుకూల WiFi మరియు బ్లూటూత్ కాన్ఫిగరేషన్‌లను ఉపయోగించే పరికరాల కోసం, 2.4GHz మరియు 5.8GHz డ్యూయల్-బ్యాండ్ మోడల్‌ను మూల్యాంకనం చేయండి. బ్లూటూత్-మాత్రమే అప్లికేషన్‌ల కోసం, 2.4GHz సింగిల్-బ్యాండ్ కాన్ఫిగరేషన్ అందుబాటులో ఉంటే పరిగణించబడుతుంది.

2. సంస్థాపన వాతావరణం:మెటల్ హౌసింగ్‌లు ఉన్న పరికరాల కోసం, యాంటెన్నా యొక్క మౌంటు స్థానం, క్లియరెన్స్ మరియు గ్రౌండింగ్ అమరికను సమీక్షించండి. రిఫ్లెక్టివ్ బేస్ తుది ఎన్‌క్లోజర్‌లో RF పరీక్ష అవసరాన్ని తొలగించదు.

3. పరిమాణం ఎంపిక:మౌంటు స్థలం పరిమితం చేయబడినప్పుడు 15mm వ్యాసం వెర్షన్‌ను పరిగణించండి. అందుబాటులో ఉన్న స్థలం మరియు అవసరమైన RF లక్షణాలు దానికి మద్దతు ఇచ్చినప్పుడు 18mm వెర్షన్ పరిగణించబడుతుంది; పెద్ద మోడల్ ఎల్లప్పుడూ అధిక లాభాలను అందిస్తుందని భావించడం కంటే పనితీరును నిర్ధారించండి.

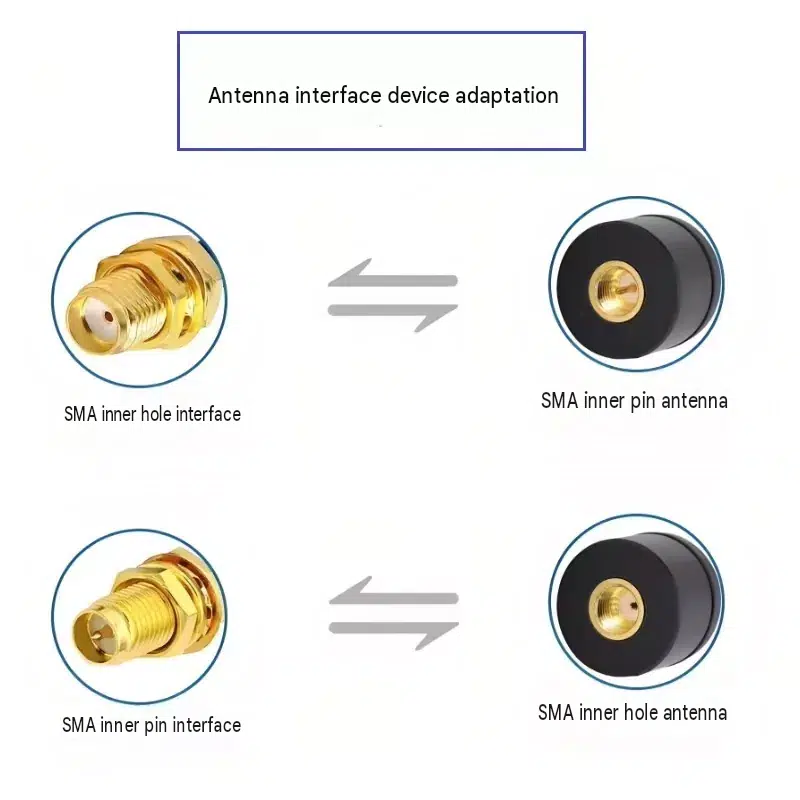

4. ఇంటర్ఫేస్ మరియు ఎగుమతి అవసరాలు:పరికరానికి SMA ఇన్నర్-పిన్ లేదా ఇన్నర్-హోల్ ఇంటర్‌ఫేస్ అవసరమా అని నిర్ధారించండి. IPEX అడాప్టర్ కేబుల్స్, కనెక్టర్ కాన్ఫిగరేషన్‌లు మరియు న్యూట్రల్ ఎగుమతి ప్యాకేజింగ్ గురించి ఆర్డర్‌ను సిద్ధం చేసేటప్పుడు చర్చించవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

1. ఈ యాంటెన్నాను మెటల్-కేస్డ్ పరికరాలతో ఉపయోగించవచ్చా?

ఇది మెటల్-కేస్డ్ పరికరాలకు అనుకూలంగా ఉండవచ్చు, కానీ పనితీరు యాంటెన్నా యొక్క మౌంటు స్థానం, క్లియరెన్స్, గ్రౌండ్ స్ట్రక్చర్ మరియు హౌసింగ్ డిజైన్‌పై ఆధారపడి ఉంటుంది. రిఫ్లెక్టివ్ బేస్ సమీపంలోని నిర్మాణాలతో పరస్పర చర్యను నిర్వహించడంలో సహాయపడటానికి ఉద్దేశించబడింది. పూర్తయిన పరికరంలో పరీక్షించడం సిఫార్సు చేయబడింది.

2. SMA ఇంటర్‌ఫేస్‌ని IPEXకి మార్చవచ్చా?

పేర్కొన్న IPEX తరాలతోపాటు అనుకూలమైన ఫీడర్ కేబుల్‌లు మరియు ఇంటర్‌ఫేస్ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉండవచ్చు. దయచేసి ఆర్డర్ చేయడానికి ముందు అవసరమైన కనెక్టర్ రకం, కేబుల్ పొడవు మరియు ఇన్‌స్టాలేషన్ అమరికను నిర్ధారించండి.

3. ప్రయోగశాల పరీక్ష నివేదికను అందించవచ్చా?

వర్తించే ఉత్పత్తి కాన్ఫిగరేషన్‌ల కోసం RF పరీక్ష డాక్యుమెంటేషన్ అందుబాటులో ఉండవచ్చు. ఆర్డర్ చేయడానికి ముందు Qianmu కమ్యూనికేషన్‌తో అందుబాటులో ఉన్న నివేదికలు, కొలిచిన పారామితులు మరియు పరీక్ష పరిస్థితులను నిర్ధారించండి.

4. ఈ 2.4GHz 5.8GHz డ్యూయల్ బ్యాండ్ యాంటెన్నా WiFi మరియు బ్లూటూత్ పరికరాలకు అనుకూలంగా ఉందా?

పేర్కొన్న ఫ్రీక్వెన్సీ పరిధులు 2.4GHz మరియు 5.8GHz ఆపరేషన్‌ను కవర్ చేస్తాయి. అనుకూలత పరికరం యొక్క వైర్‌లెస్ ప్రోటోకాల్, అవసరమైన ఫ్రీక్వెన్సీ బ్యాండ్, కనెక్టర్ మరియు RF డిజైన్‌పై ఆధారపడి ఉంటుంది. 2.4GHz వద్ద పనిచేసే ZigBee పరికరాల కోసం, సరిపోలే కాన్ఫిగరేషన్‌ను నిర్ధారించండి మరియు తుది ఉత్పత్తిలో పనితీరును ధృవీకరించండి.

5. కనెక్టర్ లేదా కేబుల్ కాన్ఫిగరేషన్ అనుకూలీకరించవచ్చా?

విభిన్న పరికర ఇంటర్‌ఫేస్‌లు మరియు ఇన్‌స్టాలేషన్ అవసరాల కోసం అనుకూల SMA యాంటెన్నా కాన్ఫిగరేషన్‌లు అందుబాటులో ఉండవచ్చు. కనెక్టర్ రకం, కేబుల్ పొడవు, ఫ్రీక్వెన్సీ పరిధి మరియు లక్ష్య అప్లికేషన్‌ను అందించండి, తద్వారా అవసరమైన కాన్ఫిగరేషన్ మూల్యాంకనం చేయబడుతుంది.

6. ఈ యాంటెన్నాను స్మార్ట్ సెన్సార్‌లు మరియు పోర్టబుల్ పరికరాలలో ఉపయోగించవచ్చా?

ఫ్రీక్వెన్సీ పరిధి మరియు RF లక్షణాలు పరికర అవసరాలకు అనుగుణంగా ఉన్నప్పుడు స్మార్ట్ సెన్సార్‌ల అప్లికేషన్‌లు మరియు ఇతర కాంపాక్ట్ వైర్‌లెస్ ఉత్పత్తుల కోసం WiFi యాంటెన్నాకు ఇది అనుకూలంగా ఉండవచ్చు. పోర్టబుల్ పరికరాల కోసం, డిజైన్‌ను ఖరారు చేసే ముందు అందుబాటులో ఉండే మౌంటు స్పేస్, ఎన్‌క్లోజర్ మెటీరియల్స్ మరియు యాంటెన్నా స్థానాన్ని అంచనా వేయండి.
