మెటల్ స్టాంప్ యాంటెన్నా

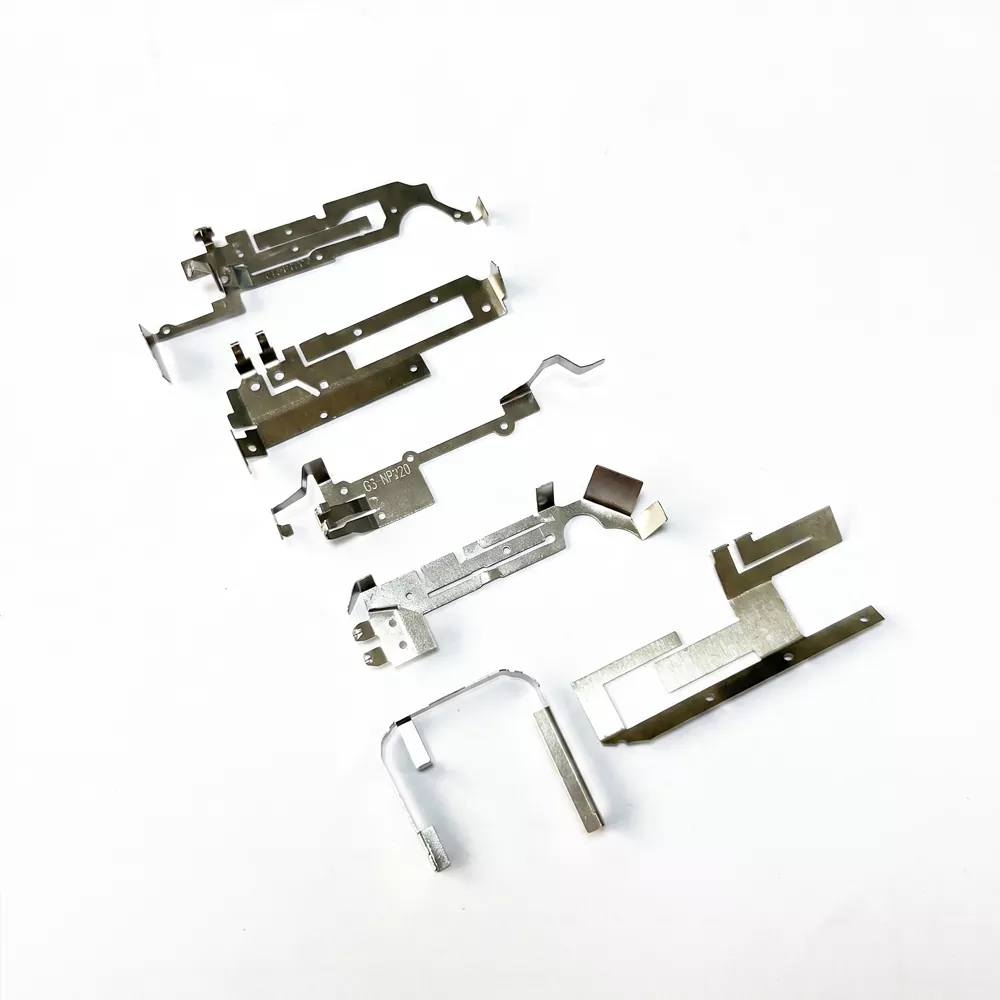

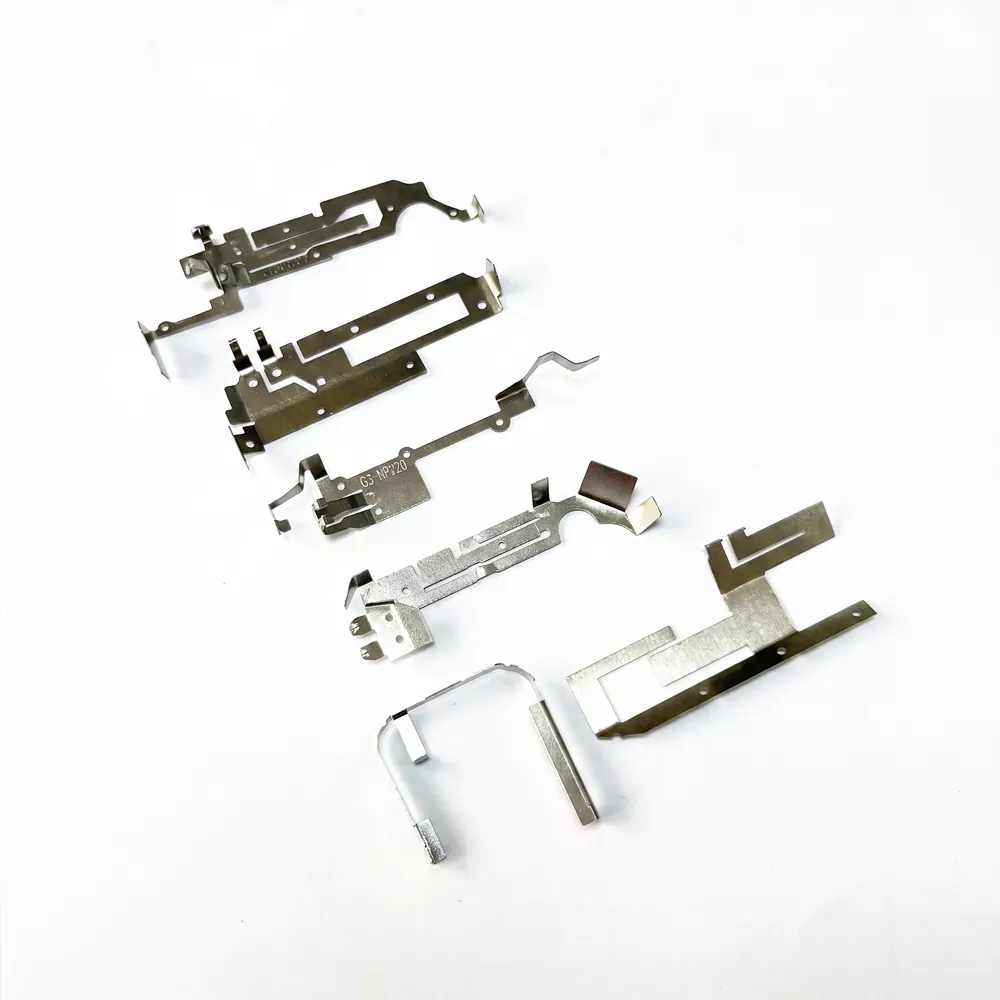

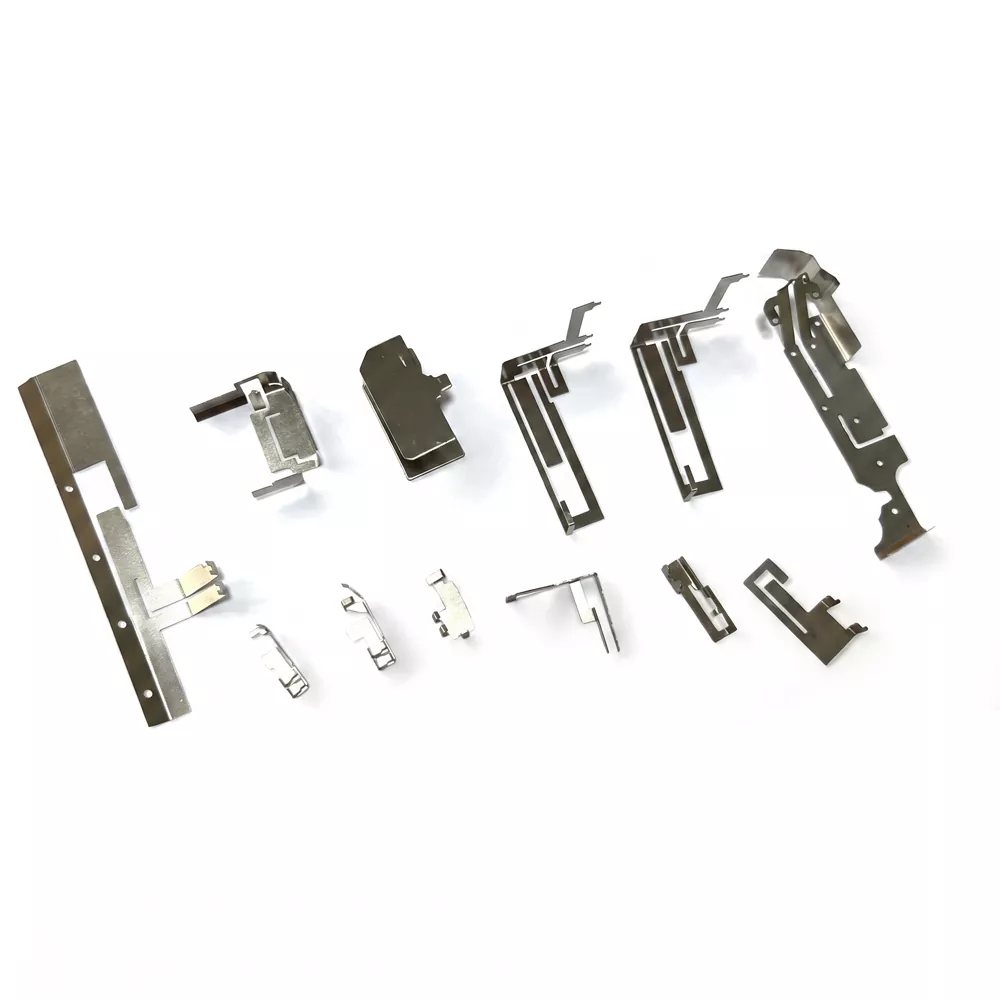

మెటల్ స్టాంప్ యాంటెన్నా అనేది RF భాగం, ఇది అతి-సన్నని స్టెయిన్‌లెస్ స్టీల్ (SUS301 లేదా SUS304 వంటివి) లేదా ఒక ఖచ్చితమైన స్టాంపింగ్ ప్రక్రియను ఉపయోగించి రాగి మిశ్రమంతో తయారు చేయబడుతుంది. సాధారణంగా 1 మిమీ కంటే తక్కువ మందం, ఇది వంపు లేదా క్రమరహిత పరికర ఉపరితలాలకు దగ్గరగా ఉండేలా రూపొందించబడింది, ఇది కాంపాక్ట్ ఎలక్ట్రానిక్ ఉత్పత్తులకు అనుకూలంగా ఉంటుంది.

ఈ యాంటెన్నా దాని జాగ్రత్తగా రూపొందించిన లోహ జ్యామితి ద్వారా ఉత్పన్నమయ్యే విద్యుదయస్కాంత ప్రతిధ్వని ద్వారా పనిచేస్తుంది. ఇన్‌స్టాలేషన్ సమయంలో, దిగువ కాంటాక్ట్ పాయింట్‌లు PCB యాంటెన్నా టెర్మినల్స్‌పై ఒత్తిడి చేయబడతాయి, టంకం లేకుండా విశ్వసనీయ విద్యుత్ కనెక్షన్‌ను ఏర్పరుస్తుంది. స్ప్రింగ్ కాంటాక్ట్ స్ట్రక్చర్ స్థిరమైన సిగ్నల్ ట్రాన్స్‌మిషన్‌ని నిర్ధారిస్తుంది, అయితే సాగే వైకల్యం ద్వారా యాంత్రిక ఒత్తిడిని గ్రహించి, పునరావృతమయ్యే అసెంబ్లీ మరియు వైబ్రేషన్ పరిస్థితులలో దీర్ఘకాలిక మన్నికకు మద్దతు ఇస్తుంది.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్

మెటల్ స్టాంప్ యాంటెన్నా నియంత్రిత ఇంపెడెన్స్ మరియు స్థిరమైన మెకానికల్ కాంటాక్ట్ పనితీరుతో కాంపాక్ట్ RF అప్లికేషన్‌ల కోసం రూపొందించబడింది.

ప్రామాణిక పరీక్ష పరిస్థితులు

డేటా అనుగుణ్యతను నిర్ధారించడానికి, అన్ని RF మరియు మెకానికల్ పారామితులు క్రింది ప్రామాణిక పరిస్థితులలో కొలుస్తారు:

ఇంపెడెన్స్ & VSWR కొలత

50Ω రిఫరెన్స్ సిస్టమ్‌తో కాలిబ్రేటెడ్ వెక్టర్ నెట్‌వర్క్ ఎనలైజర్ (VNA)ని ఉపయోగించి పరీక్షించబడింది.

RF పనితీరు పర్యావరణం

స్టాండర్డ్ రిఫరెన్స్ గ్రౌండ్ ప్లేన్‌తో ఫ్రీ-స్పేస్ లేదా సెమీ-అనెకోయిక్ వాతావరణంలో కొలతలు నిర్వహిస్తారు.

మెకానికల్ కాంటాక్ట్ టెస్ట్

యాంటెన్నా నిర్దిష్ట కాంటాక్ట్ ఎత్తు మరియు నియంత్రిత ప్రెస్ ఫోర్స్‌తో ప్రామాణిక PCB ప్యాడ్ లేఅవుట్‌లో అమర్చబడింది.

ఫ్రీక్వెన్సీ మెజర్మెంట్ కండిషన్

డిట్యూనింగ్ ఎఫెక్ట్‌ల కోసం ప్రతినిధి పరికర ఎన్‌క్లోజర్‌లో ఇన్‌స్టాలేషన్ తర్వాత సెంటర్ ఫ్రీక్వెన్సీ మూల్యాంకనం చేయబడుతుంది.

ఉష్ణోగ్రత పరీక్ష పరిస్థితి

నిరంతర విద్యుత్ పర్యవేక్షణలో -40℃ నుండి +85℃ వరకు థర్మల్ సైక్లింగ్ నిర్వహించబడుతుంది.

వర్తించే పరికరాలు మరియు అప్లికేషన్ దృశ్యాలు

కీ సెల్లింగ్ పాయింట్: హార్డ్‌వేర్ స్ప్రింగ్ యాంటెన్నాను ఎందుకు ఎంచుకోవాలి?

స్పేస్-సమర్థవంతమైన డిజైన్

దీని తక్కువ ప్రొఫైల్ నిర్మాణం వంపు లేదా క్రమరహిత ఉపరితలాలకు అనుగుణంగా ఉంటుంది, బ్యాటరీలు మరియు ఇతర భాగాల కోసం అంతర్గత స్థలాన్ని పెంచడంలో సహాయపడుతుంది.

ఖర్చుతో కూడుకున్న అసెంబ్లీ

PCB పరిచయాలకు ప్రెస్-ఫిట్ కనెక్షన్ టంకం ప్రక్రియలను తొలగిస్తుంది, భారీ ఉత్పత్తిలో అసెంబ్లీ సమయం మరియు తయారీ వ్యయాన్ని తగ్గిస్తుంది.

మెకానికల్ మన్నిక

సాగే సంపర్క నిర్మాణం కంపనం, షాక్ మరియు పునరావృత యాంత్రిక ఒత్తిడిలో స్థిరమైన విద్యుత్ పనితీరును నిర్వహిస్తుంది.

ఖచ్చితమైన స్థాన డిజైన్

స్టాంప్డ్ అమరిక రంధ్రాలు (రౌండ్ మరియు స్లాట్డ్) ఆటోమేటెడ్ అసెంబ్లీ సమయంలో యాంటెన్నా ఫీడ్ పాయింట్ మరియు PCB మధ్య ఖచ్చితమైన స్థానాలను నిర్ధారిస్తాయి.

ఇన్‌స్టాలేషన్ గైడ్ మరియు ఇంజనీరింగ్ సిఫార్సులు

సిస్టమ్-స్థాయి అప్లికేషన్‌లలో మెటల్ స్టాంప్ యాంటెన్నా యొక్క సరైన పనితీరును నిర్ధారించడానికి క్రింది ఇన్‌స్టాలేషన్ మార్గదర్శకాలు షెన్‌జెన్ కియాన్‌ము కమ్యూనికేషన్ టెక్నాలజీ కో., లిమిటెడ్ ద్వారా అందించబడ్డాయి.

1. స్థాన రూపకల్పన

యాంటెన్నా నిర్మాణంపై కనీసం రెండు సమలేఖన రంధ్రాలను రూపొందించండి: ప్రైమరీ పొజిషనింగ్ కోసం ఒక వృత్తాకార రంధ్రం మరియు ద్వితీయ అమరిక కోసం ఒక పొడుగు రంధ్రం. అసెంబ్లీ సమయంలో యాంత్రిక స్థిరత్వాన్ని నిర్ధారించడానికి అంతరం సరిపోతుంది.

2. క్లియరెన్స్ అవసరాలు

పరిసర మెటల్ భాగాలు మరియు వాహక పదార్థాల నుండి రేడియేటింగ్ మూలకాన్ని ఉచితంగా ఉంచండి. సమీపంలోని నిర్మాణాల వల్ల కలిగే డిట్యూనింగ్ ప్రభావాలను తగ్గించడానికి సరైన క్లియరెన్స్ జోన్‌ను నిర్వహించాలి. స్థిరమైన మౌంటు కోసం అంటుకునే స్థిరీకరణను ఉపయోగించవచ్చు.

3. ఒత్తిడి నియంత్రణను సంప్రదించండి

స్ప్రింగ్ టెర్మినల్ మరియు PCB ఫీడ్ ప్యాడ్ మధ్య కాంటాక్ట్ ఫోర్స్ పేర్కొన్న మెకానికల్ పరిధిలో నియంత్రించబడాలి. తగినంత ఒత్తిడి RF కాంటాక్ట్ స్టెబిలిటీని ప్రభావితం చేయవచ్చు, అయితే అధిక ఒత్తిడి కాంటాక్ట్ స్ట్రక్చర్ యొక్క శాశ్వత వైకల్యానికి దారితీయవచ్చు.

4. సిస్టమ్-స్థాయి ట్యూనింగ్

తుది పరికరంలోకి అసెంబ్లీ చేసిన తర్వాత, ఎన్‌క్లోజర్ మరియు పరిసర భాగాలతో కలపడం వల్ల యాంటెన్నా పనితీరు మారవచ్చు. సిస్టమ్ స్థాయిలో ప్రతిధ్వని ఖచ్చితత్వాన్ని నిర్ధారించడానికి వెక్టర్ నెట్‌వర్క్ ఎనలైజర్ (VNA)ని ఉపయోగించి తుది ట్యూనింగ్ సిఫార్సు చేయబడింది.

సరైన హార్డ్‌వేర్ స్ప్రింగ్ యాంటెన్నాను ఎలా ఎంచుకోవాలి?

మెటల్ స్టాంప్ యాంటెన్నాను ఎంచుకున్నప్పుడు, మూల్యాంకనం కింది కీలక డిజైన్ కారకాలపై ఆధారపడి ఉండాలి:

అందుబాటులో ఉన్న పరికర స్థలం

ఎన్‌క్లోజర్ యొక్క అంతర్గత స్థలాన్ని కొలవండి మరియు సరైన మెకానికల్ ఫిట్‌ని నిర్ధారించడానికి తగిన పొడవు, వెడల్పు మరియు మందంతో యాంటెన్నాను ఎంచుకోండి.

ఆపరేటింగ్ ఫ్రీక్వెన్సీ మరియు బ్యాండ్‌విడ్త్

లక్ష్య కమ్యూనికేషన్ బ్యాండ్‌ను నిర్వచించండి (ఉదా., WiFi, బ్లూటూత్ లేదా సబ్-GHz IoT బ్యాండ్‌లు). నారో-బ్యాండ్ డిజైన్‌ల కోసం, అభివృద్ధి సమయంలో నిర్మాణాత్మక సర్దుబాటు ద్వారా యాంటెన్నా పనితీరును చక్కగా ట్యూన్ చేయవచ్చు.

అప్లికేషన్ పర్యావరణం

ఆటోమోటివ్, అవుట్‌డోర్ లేదా పారిశ్రామిక ఉపయోగం కోసం, తుప్పు నిరోధకత మరియు ఉష్ణోగ్రత స్థిరత్వాన్ని మెరుగుపరచడానికి SUS304 మరియు ఉపరితల లేపనం వంటి పదార్థ ఎంపిక సిఫార్సు చేయబడింది.

PCB మరియు అసెంబ్లీ డిజైన్

PCBలో ఫీడ్ పాయింట్ యొక్క సరైన అమరికను నిర్ధారించుకోండి. అసెంబ్లీ అనుగుణ్యత మరియు భారీ ఉత్పత్తి దిగుబడిని మెరుగుపరచడానికి తగిన మౌంటు నిర్మాణాన్ని (ప్రెస్-ఫిట్ లేదా స్ప్రింగ్ కాంటాక్ట్ డిజైన్) ఎంచుకోండి.

షెన్‌జెన్ కియాన్‌ము కమ్యూనికేషన్ టెక్నాలజీ కో., లిమిటెడ్‌ని ఎందుకు ఎంచుకోవాలి.

Shenzhen Qianmu కమ్యూనికేషన్ టెక్నాలజీ Co., Ltd. వైర్‌లెస్ పరికరాల కోసం మెటల్ స్టాంప్ యాంటెన్నా సొల్యూషన్‌ల రూపకల్పన మరియు ఉత్పత్తిపై దృష్టి సారిస్తుంది, OEM/ODM అభివృద్ధి మరియు విభిన్న RF అప్లికేషన్‌ల కోసం అనుకూలీకరించిన యాంటెన్నా నిర్మాణాలకు మద్దతు ఇస్తుంది.

ఇంట్లో తయారీ సామర్థ్యం

ఖచ్చితమైన స్టాంపింగ్ మరియు సాధనం అంతర్గతంగా నియంత్రించబడతాయి, స్థిరమైన ఉత్పత్తి అనుగుణ్యత మరియు స్కేలబుల్ అవుట్‌పుట్‌ను నిర్ధారిస్తుంది.

అప్లికేషన్-ఆధారిత అనుకూలీకరణ

వివిధ పరికరం మరియు ఆవరణ అవసరాలకు సరిపోయేలా యాంటెన్నా నిర్మాణాలను జ్యామితి, స్థితిస్థాపకత మరియు ఉపరితల చికిత్సలో సర్దుబాటు చేయవచ్చు.

ప్రక్రియ-స్థాయి నాణ్యత నియంత్రణ

కాంటాక్ట్ స్టెబిలిటీ మరియు ఎలక్ట్రికల్ కన్సిస్టెన్సీ చెక్‌లతో సహా మెకానికల్ విశ్వసనీయత మరియు RF పనితీరు ఉత్పత్తి అంతటా ధృవీకరించబడతాయి.

అభివృద్ధి సమయంలో ఇంజనీరింగ్ మద్దతు

PCB మరియు సిస్టమ్ స్థాయిలో ఇంటిగ్రేషన్ గైడెన్స్‌తో సహా ప్రోటోటైపింగ్ నుండి భారీ ఉత్పత్తి వరకు సాంకేతిక సహాయం అందుబాటులో ఉంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: మెటల్ క్లిప్ యాంటెన్నా యొక్క సిగ్నల్ సామర్థ్యం ఎలా ఉంది?

A: దాని కాంపాక్ట్ పరిమాణం కారణంగా, సామర్థ్యం సాధారణంగా 30% నుండి 50% వరకు ఉంటుంది. ఇది స్మార్ట్ హోమ్ పరికరాల వంటి స్వల్ప-శ్రేణి మరియు ఖర్చు-సెన్సిటివ్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. దీర్ఘ-శ్రేణి అవసరాల కోసం, Qianmu కమ్యూనికేషన్స్ ఆప్టిమైజ్ చేసిన యాంటెన్నా పరిష్కారాలను కూడా అందిస్తుంది.

Q2: సోల్డరింగ్ లగ్ PCBపై నొక్కితే మరియు పరిచయం పేలవంగా ఉంటే నేను ఏమి చేయాలి?

A: అసెంబ్లీ సమయంలో సరైన PCB ప్యాడ్ ఎత్తు మరియు సరైన ఫిక్చర్ ఒత్తిడి ఉండేలా చూసుకోండి. వసంత నిర్మాణం స్థిరమైన పరిచయం కోసం రూపొందించబడింది మరియు రవాణాకు ముందు ప్రామాణిక పరీక్ష నిర్వహించబడుతుంది.

Q3: మీరు చిన్న-బ్యాచ్ నమూనాకు మద్దతు ఇస్తున్నారా?

జ: పూర్తి మద్దతు. ప్రొఫెషనల్ మెటల్ స్టాంప్ యాంటెన్నా సరఫరాదారుగా, మేము R&D దశలోని అవసరాలను అర్థం చేసుకుంటాము మరియు మీ ప్రాజెక్ట్ ధ్రువీకరణను త్వరగా ముందుకు తీసుకెళ్లడంలో మీకు సహాయపడటానికి అనువైన ప్రోటోటైపింగ్ సేవలను అందిస్తాము.

Q4: మెటల్ స్టాంప్ యాంటెన్నా పనితీరును ఏది ప్రభావితం చేస్తుంది?

 A: పనితీరు ప్రధానంగా PCB లేఅవుట్, నేల పరిమాణం, చుట్టుపక్కల మెటల్ మరియు ఎన్‌క్లోజర్ నిర్మాణం ద్వారా ప్రభావితమవుతుంది.

Q5: ఇన్‌స్టాలేషన్ తర్వాత ఫ్రీక్వెన్సీ ఎందుకు మారుతుంది?

A: మెటల్ పరిసరాలు మరియు గృహోపకరణాలు ప్రతిధ్వనిని నిరోధించగలవు, తుది సిస్టమ్-స్థాయి ట్యూనింగ్ అవసరం.

Q6: పేలవమైన పరిచయ పనితీరుకు కారణం ఏమిటి?

A: సరికాని PCB ప్యాడ్ ఎత్తు లేదా తగినంత వసంత ఒత్తిడి విద్యుత్ స్థిరత్వాన్ని ప్రభావితం చేయవచ్చు.

Q7: మీరు ప్రోటోటైపింగ్‌కు మద్దతు ఇస్తున్నారా? A: అవును, నమూనా ఉత్పత్తి మరియు చిన్న-బ్యాచ్ అనుకూలీకరణ రెండూ R&D ధ్రువీకరణకు మద్దతునిస్తాయి.
